Orientacja podpór węzłowych na prętach obróconych w RSTAB 8

Czy można zorientować podporę węzłową w kierunku obróconego pręta w programie RSTAB 8 bez konieczności pomiaru i wprowadzania kąta?

Odpowiedź:

Tak, można.

Obrót wokół osi Z, Y lub X można zdefiniować, wybierając 2 lub 3 węzły. Die finden den Befehl in der Schaltfläche rechts neben dem Eingabefeld für den Rotationswinkel. Siehe hierzu das Bild 01.

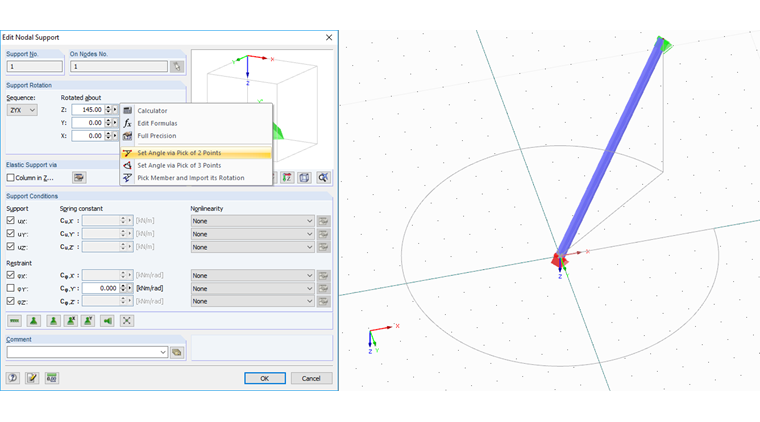

Mierzenie obrotu lub Kątowy
1 Mierzenie obrotu lub Kątowy

Wenn Sie einen Stab eingegeben haben, der um seine eigene Achse gedreht ist (z. B. eine Pfette auf einer geneigtem Dach), dann können Sie für die Rotation des Knotenlagers auf die "Stabdrehung ß" übernehmen. Patrz rysunek 02.

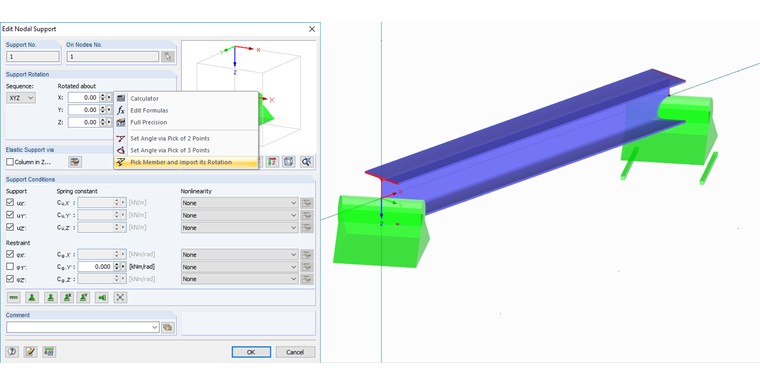

Zastosowanie obrotu pręta ß do obrotu podpór węzłowych
2 Zastosowanie obrotu pręta ß do obrotu podpór węzłowych

Autor

Pan Kieloch zapewnia wsparcie techniczne naszym klientom i jest odpowiedzialny za rozwój w obszarze konstrukcji żelbetowych.
