Orientamento dei vincoli esterni dei nodi sulle aste ruotate in RSTAB 8

È possibile orientare un vincolo esterno del nodo verso un'asta ruotata in RSTAB 8 senza dover misurare l'angolo e inserirlo?

Risposta:

Sì, la verifica a taglio-punzonamento può essere eseguita anche su pareti verticali.

È possibile definire la rotazione intorno all'asse Z, Y o X selezionando 2 o 3 nodi. Die finden den Befehl in der Schaltfläche rechts neben dem Eingabefeld für den Rotationswinkel. Siehe hierzu das Bild 01.

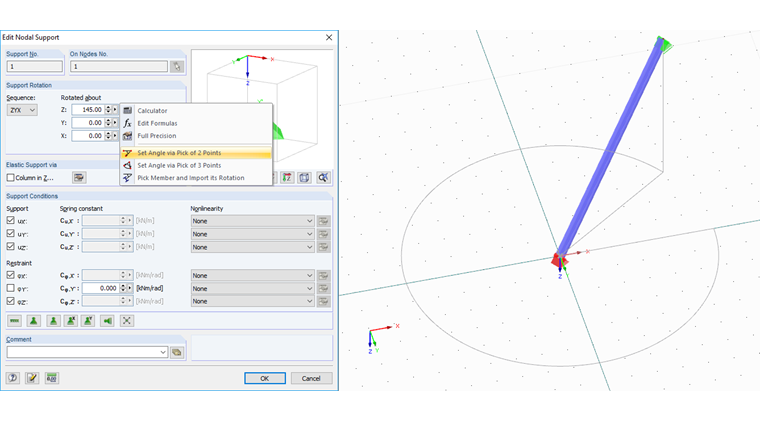

Misurazione della rotazione o Angolare
1 Misurazione della rotazione o Angolare

Wenn Sie einen Stab eingegeben haben, der um seine eigene Achse gedreht ist (z. B. eine Pfette auf einer geneigtem Dach), dann können Sie für die Rotation des Knotenlagers auf die "Stabdrehung ß" übernehmen. Vedi immagine 02.

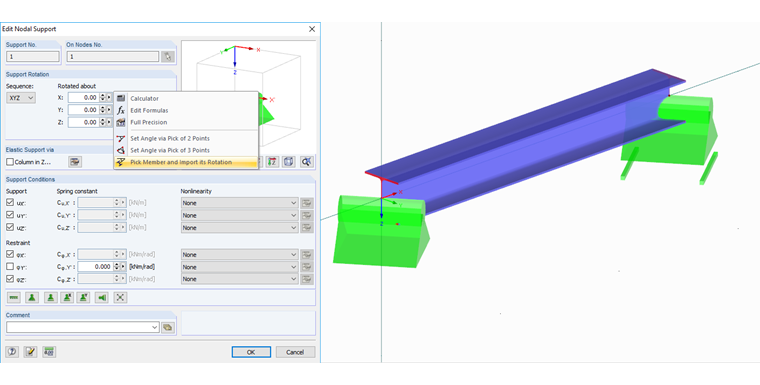

Uso della rotazione dell'asta ß per la rotazione dei vincoli esterni nodali
2 Uso della rotazione dell'asta ß per la rotazione dei vincoli esterni nodali

Autore

Il signor Kieloch fornisce supporto tecnico ai nostri clienti ed è responsabile dello sviluppo nel settore delle strutture in cemento armato.
