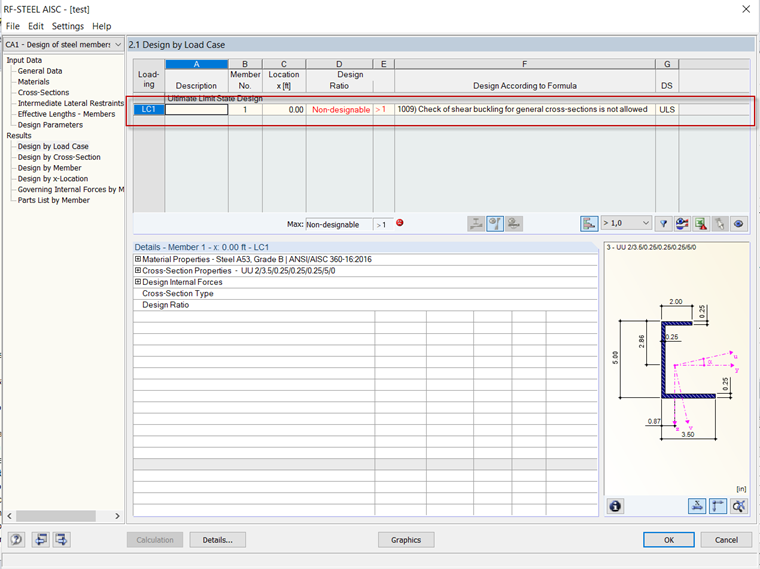

Podczas wymiarowania przekrojów ogólnych w module RF STEEL AISC, dla stopnia wykorzystania wyświetlany jest komunikat "Niewymiarowalne". Przekroje ogólne są definiowane w programie jako przekroje zdefiniowane przez użytkownika lub kształty, które nie są uwzględnione w zestawieniu. Jednak niektóre przekroje zdefiniowane przez użytkownika mogą zostać zaprojektowane pod pewnymi warunkami. Komunikat ostrzegawczy jest wyświetlany, ponieważ wyboczenie przy ścinaniu nie jest przewidziane dla przekrojów w AISC 360‑16 [1] Rozdział G. Więcej informacji na ten temat można znaleźć w instrukcji RF STEEL AISC, do której łącze znajduje się poniżej.
Pytanie
Moduł dodatkowy RF STEEL AISC wyświetla wyniki nieobliczalne dla przekrojów ogólnych ze względu na kontrolę wyboczenia zgodnie z rozdziałem G. Jak mogę to rozwiązać?
Odpowiedź:

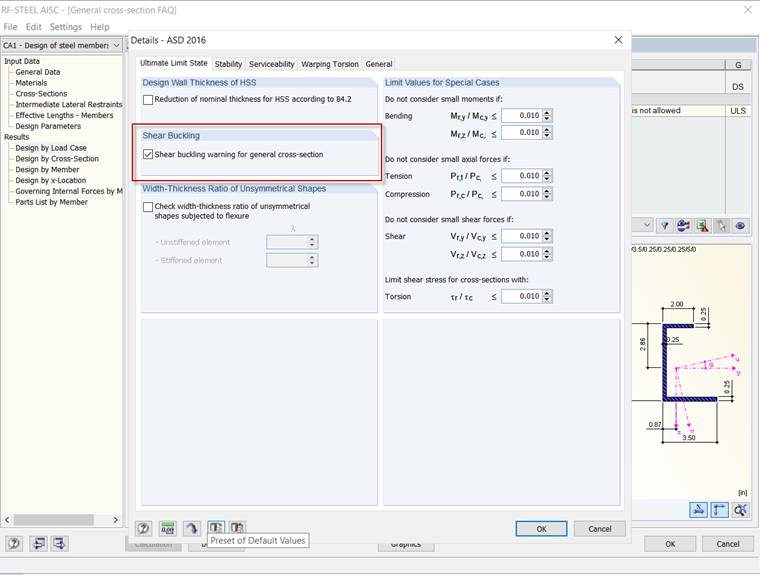

Ostrzeżenie to można wyłączyć w module RF-STEEL AISC za pomocą przycisku "Szczegóły" → Wyboczenie przy ścinaniu → "Ostrzeżenie wyboczeniowe dla przekroju ogólnego."
Czy mają Państwo jakieś pytania?
