W projekt zaangażowali się klienci firmy Dlubal Software. Biuro inżynierskie Wagner wykorzystało program RSTAB do przeprowadzenia analizy statyczno -wytrzymałościowej konstrukcji dachu, a firma WIEHAG GmbH była odpowiedzialna za konstrukcje drewniane.
Konstrukcja dachu
Ing.-Büro Wagner GmbH, Gangkofen, Niemcy
[email protected]

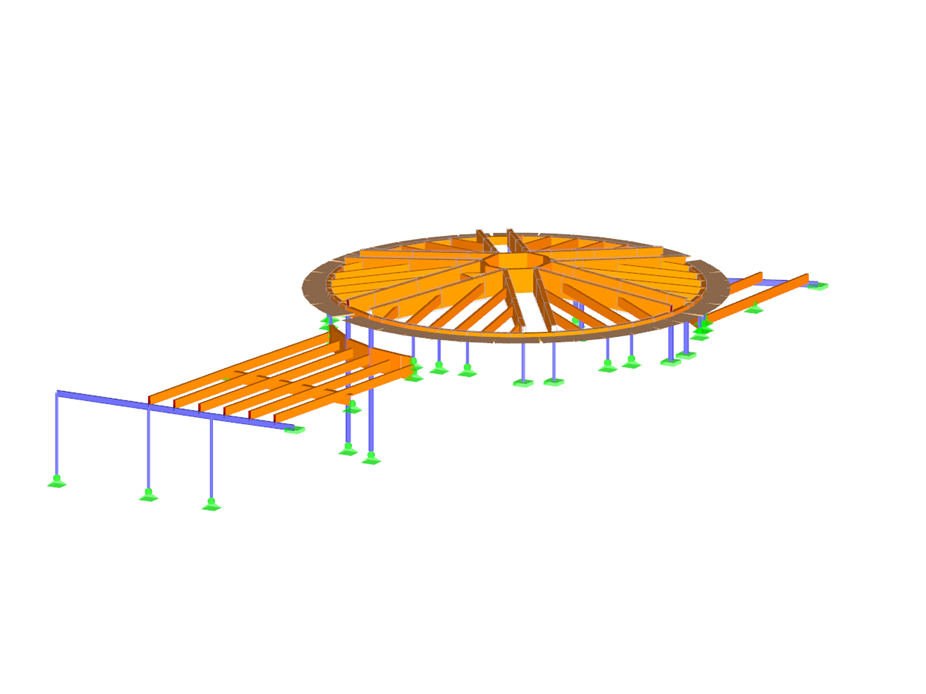

Model zadaszenia w RSTAB z dwoma przyległymi pergolami (© IB Wagner)
drewniana konstrukcja dachu, Austria
Liczba węzłów | 259 |
Liczba prętów | 329 |
Ilość przypadków obciążenia | 9 |
Ilość KO | 159 |
Liczba kombinacji wyników | 2 |
Ciężar całkowity | 8,052 t |
Wymiary (metryczne) | 16,648 x 24,997 x 5,131 m |
Wymiary (imperialne) | 54.62 x 82.01 x 16.83 feet |
Wersja programu | 8.02.00 |
