Deux clients de Dlubal Software ont participé à ce projet : Le bureau d'études Wagner a utilisé RSTAB pour calculer la structure de la toiture et la société WIEHAG GmbH était responsable des structures en bois.
Structure de toiture
Ing.-Büro Wagner GmbH, Gangkofen, Allemagne
[email protected]

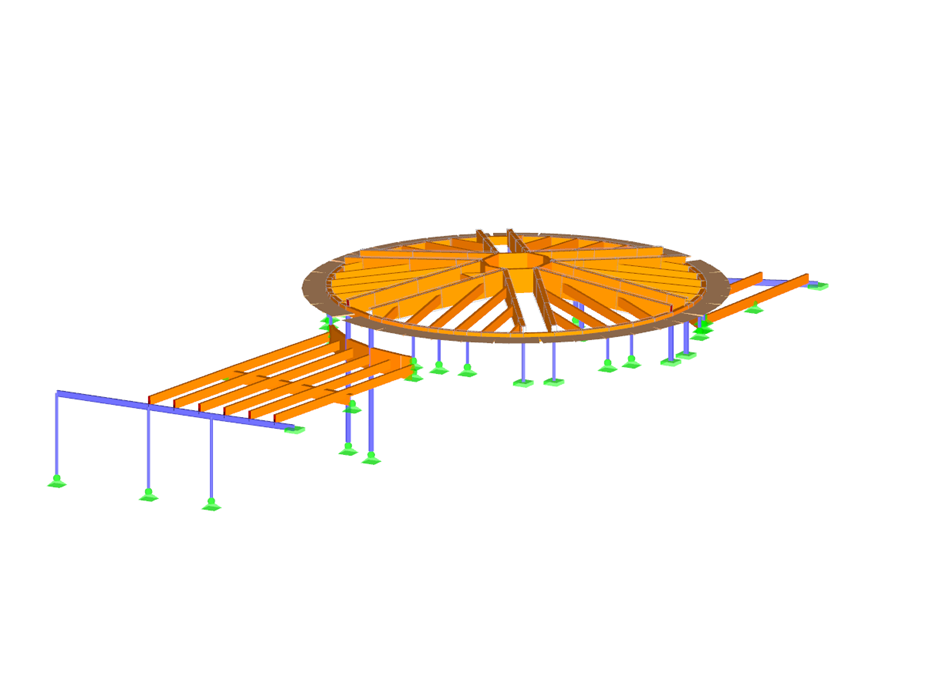

Modèle 3D dans RSTAB de la toiture reliant deux pergolas (© IB Wagner)

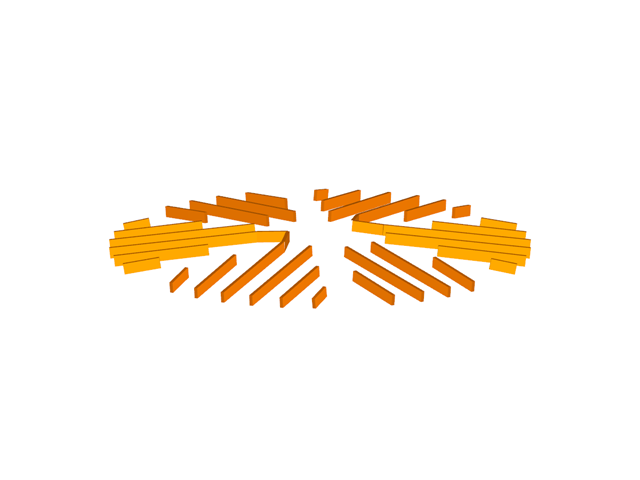

Structure de toit en croupe et filaire d’une maison individuelle, en Autriche
Nombre de nœuds | 259 |
Nombre de barres | 329 |
Nombre de cas de charge | 9 |
Nombre de combinaisons de charges | 159 |
Nombre de combinaisons de résultats | 2 |
Poids total | 8,052 t |
Dimensions (métrique) | 16,648 x 24,997 x 5,131 m |
Dimensions (impériales) | 54.62 x 82.01 x 16.83 feet |
Version du logiciel | 8.02.00 |
