Une maison individuelle avec une toiture remarquable a été construite dans le Land de la Haute-Autriche en 2014. Un anneau au centre du bâtiment est surmonté d'une toiture à toile tendue. Sa structure visible en bois et sa façade vitrée laissant pénétrer la lumière naturelle ne manquent pas d'attirer le regard.
Deux clients de Dlubal Software ont participé à ce projet : Le bureau d'études Wagner a utilisé RSTAB pour calculer la structure de la toiture et la société WIEHAG GmbH était responsable des structures en bois.
Structure de toiture
Ing.-Büro Wagner GmbH, Gangkofen, Allemagne
[email protected]

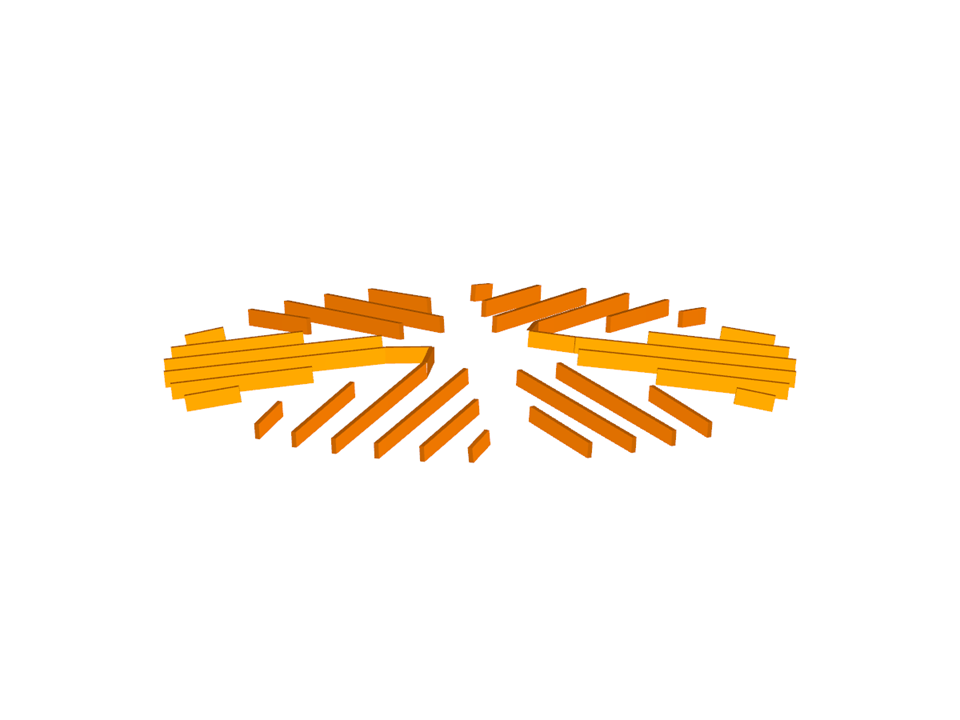

Modèle 3D dans RSTAB de la toiture reliant deux pergolas (© IB Wagner)
Deux clients de Dlubal Software ont participé à ce projet : Le bureau d'études Wagner a utilisé RSTAB pour calculer la structure de la toiture et la société WIEHAG GmbH était responsable des structures en bois.
Structure de toiture
Ing.-Büro Wagner GmbH, Gangkofen, Allemagne
[email protected]
Modèle 3D dans RSTAB de la toiture reliant deux pergolas (© IB Wagner)
Poutres de la toiture de la maison familiale
Non disponible au téléchargement
Projet client / vue uniquement
| Nombre de nœuds | 259 |
| Nombre de barres | 329 |
| Nombre de cas de charge | 9 |
| Nombre de combinaisons de charges | 159 |
| Nombre de combinaisons de résultats | 2 |
| Poids total | 8,052 t |
| Dimensions (métrique) | 16,642 x 24,984 x 5,125 m |
| Dimensions (impériales) | 54.6 x 81.97 x 16.81 feet |
| Version du logiciel | 7.04.17 |
