Rodinný dům s pozoruhodnou střešní konstrukcí stojí v Horním Rakousku od roku 2014. Kruhovou střední část budovy pokrývá stanová střecha s pohledovými dřevěnými nosníky. Společně se skleněnou fasádou, kterou do vnitřních prostor proudí dostatek světla, tato konstrukce skutečně poutá pozornost.
Na projektu se podíleli hned dva zákazníci společnosti Dlubal Software. Projektová kancelář Wagner provedla v programu RSTAB posouzení statiky střešní konstrukce, zatímco společnost WIEHAG GmbH převzala odpovědnost za dřevěnou konstrukci.
Střešní konstrukce
Ing.-Büro Wagner GmbH, Gangkofen, Německo
[email protected]

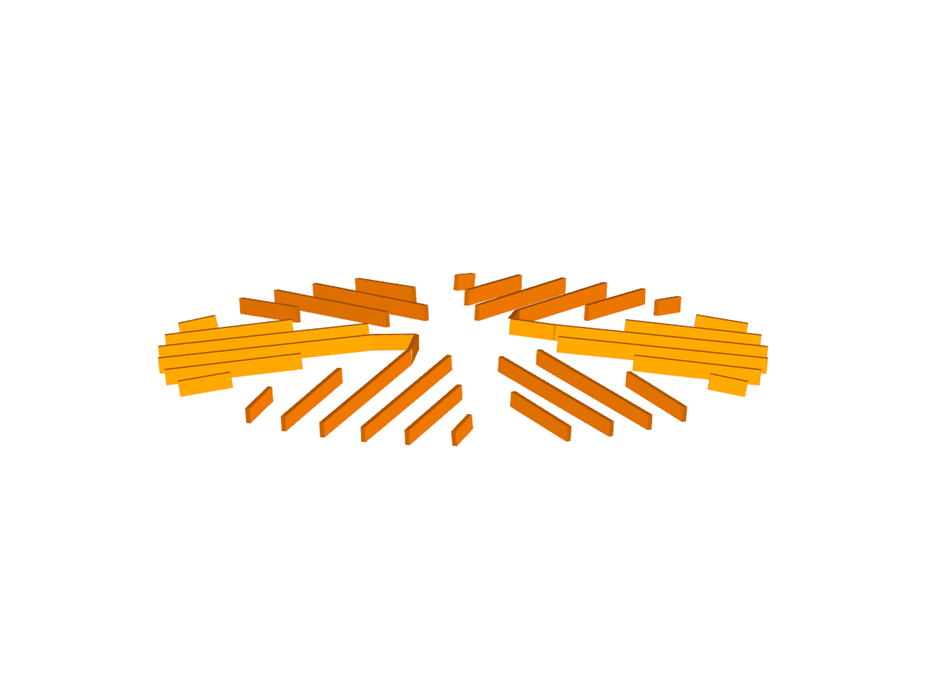

Model kruhové střechy se dvěma připojenými pergolami v programu RSTAB (© IB Wagner)
Na projektu se podíleli hned dva zákazníci společnosti Dlubal Software. Projektová kancelář Wagner provedla v programu RSTAB posouzení statiky střešní konstrukce, zatímco společnost WIEHAG GmbH převzala odpovědnost za dřevěnou konstrukci.
Střešní konstrukce
Ing.-Büro Wagner GmbH, Gangkofen, Německo
[email protected]
Model kruhové střechy se dvěma připojenými pergolami v programu RSTAB (© IB Wagner)
Nosníky střešní konstrukce rodinného domu
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 259 |
| Počet prutů | 329 |
| Počet zatěžovacích stavů | 9 |
| Počet kombinací zatížení | 159 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 8,052 t |
| Rozměry (metrické) | 16,642 x 24,984 x 5,125 m |
| Rozměry (imperiální) | 54.6 x 81.97 x 16.81 feet |
| Verze programu | 7.04.17 |
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:01:22 min
Délka: 00:00:56 min
Délka: 00:55:27 min
Délka: 01:10:03 min
Funkce programu
Délka: 00:00:56 min
Délka: 00:40:46 min
Délka: 00:00:28 min
V tomto příspěvku porovnáme výpočet stěny z dřevěných panelů za použití typu tloušťky Nosníkový panel s ručním výpočtem.
Addon Posouzení dřevěných konstrukcí umožňuje posuzovat dřevěné sloupy metodou ASD (pomocí dovolených napětí) podle normy 2018 NDS. Přesný výpočet únosnosti v tlaku a součinitelů přizpůsobení dřevěných prutů je důležitý pro návrh a posouzení bezpečnosti. V následujícím příspěvku ověříme maximální kritickou pevnost ve vzpěru v addonu Posouzení dřevěných konstrukcí krok za krokem pomocí analytických rovnic podle NDS 2018 včetně součinitelů přizpůsobení v tlaku, upravené návrhové hodnoty pevnosti v tlaku a konečného využití.
Při výpočtu pravidelných konstrukcí není často zadání složité, je ale časově náročné. Automatizace zadávání pak může ušetřit drahocenný čas. V předkládaném případě je úkolem uvažovat podlaží domu jako jednotlivé fáze výstavby. Zadání bude provedeno pomocí programu C#, aby uživatel nemusel ručně zadávat prvky jednotlivých podlaží.
Naše Webová služba vám nabízí možnost komunikovat s programy RFEM 6 a RSTAB 9 pomocí různých programovacích jazyků. Knihovny vysoce užitečných funkcí (HLF) společnosti Dlubal umožňují použití Webové služby rozšířit a zjednodušit. Použití naší Webové služby ve spojení s programy RFEM 6 a RSTAB 9 usnadňuje a urychluje inženýrům práci. Přesvědčte se sami! V tomto tutoriálu vám na jednoduchém příkladu ukážeme, jak používat knihovnu pro C#.
V programu RFEM je k dispozici materiál OSB pro USA a Kanadu. Materiálové parametry se převezmou z manuálu "Panel Design Specification".
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interní prutovo-plošné konstrukce, včetně simulace poddajnosti spoje. Typ tloušťky desky nosníku se definuje pomocí addonu Vícevrstvé plochy.
„Nosník“ vám nabízí následující výhody:
- Opláštění je možné na jedné nebo na obou stranách
- Automatický výpočet polotuhé vazby
- Opláštění z desek
- Sešívané opláštění
- Uživatelsky zadané opláštění
- Zobrazení jako kompletní geometrický 3D objekt (rám, příčle, sloup, plech, skoby) včetně excentricity
- Zohlednění otvorů pomocí buněk plochy
- Posouzení konstrukčních prvků pomocí addonu Posouzení dřevěných konstrukcí
- Nezávisle na materiálu (například sádrokartonové desky s profily tvarovanými za studena a sádrovláknitými deskami jako opláštěním)
Máte možnost posoudit plochy na požární odolnost metodou redukovaného průřezu. Redukuje se tloušťka plochy. Posuzovat lze všechny dřevěné materiály, které byly schváleny k posouzení.
U křížem lepeného dřeva lze v závislosti na typu lepidla zvolit, zda mohou jednotlivé zuhelnatělé části vrstev odpadávat, a je proto třeba počítat v některých oblastech se zvýšeným odhoříváním.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
V databázi skladeb vrstev jsou k dispozici následující výrobci křížem lepeného dřeva:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Skladby, které jsou uvedeny v edici Lignatec 32 "Křížem lepené dřevo švýcarské výroby"
Načtením skladby z databáze skladeb vrstev se vám automaticky převezmou všechny příslušné parametry. Databáze se pro vás neustále rozšiřuje.
