В 2014 году был в Верхней Австрии возведен частный особняк с весьма уникальной конструкцией кровли. На окружность в центре здания была натянута шатровая кровля, а вся ее остальная конструкция была спроектирована как открытая деревянная конструкция, так что вместе со стеклянным фасадом, пропускающим внутрь множество света, она выглядит очень привлекательно.
В разработке данного проекта участвовали сразу два заказчика компании Dlubal. Немецкое инженерное бюро Wagner занималось расчетом конструкций, для которого была применена программа RSTAB, а австрийская компания WIEHAG GmbH затем отвечала за сам процесс их возведения.
Конструкция кровли
Ing.-Büro Wagner GmbH, Гангкофен, Германия
[email protected]
RSTAB модель шатровой кровли, соединяющей двe перголы (© IB Wagner)
В разработке данного проекта участвовали сразу два заказчика компании Dlubal. Немецкое инженерное бюро Wagner занималось расчетом конструкций, для которого была применена программа RSTAB, а австрийская компания WIEHAG GmbH затем отвечала за сам процесс их возведения.
Конструкция кровли
Ing.-Büro Wagner GmbH, Гангкофен, Германия
[email protected]
RSTAB модель шатровой кровли, соединяющей двe перголы (© IB Wagner)

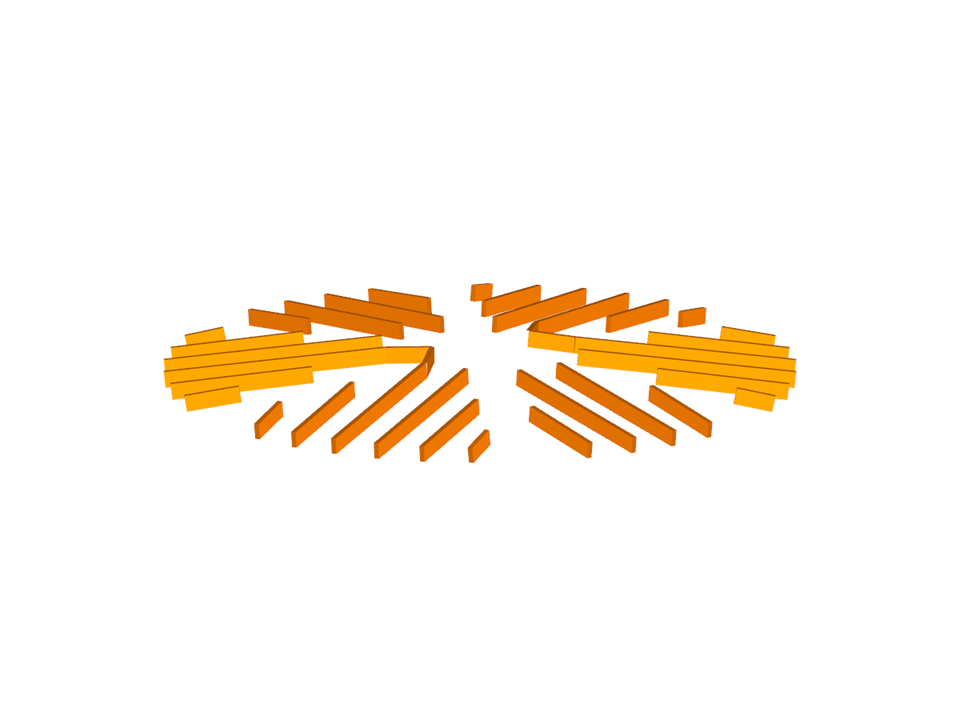

Балки для конструкции шатровой кровли частного особняка, Австрия
Скачивание невозможно
Проект заказчика / только просмотр
| Количество узлов | 259 |
| Количество стержней | 329 |
| Количество загружений | 9 |
| Количество сочетаний нагрузок | 159 |
| Количество расчетных сочетаний | 2 |
| Общий вес | 8,052 t |
| Размеры (метрические) | 16,642 x 24,984 x 5,125 m |
| Размеры (имперские) | 54.6 x 81.97 x 16.81 feet |
| Версия программы | 7.04.17 |
