Wykresy różnych momentów zginających w belce nachylonej ze względu na sprężystość podpory

Dlaczego wykres momentu zginającego w belce nachylonej różni się od moich obliczeń ręcznych? Normalerweise sollten dort keine Biegemomente berechnet werden.

Odpowiedź:

Powodem występowania momentów zginających w dźwigarach prostych i nachylonych jest to, że słup środkowy posiada pewną sprężystość wynikającą z jego skończonej sztywności. So findet an der mittleren Stütze eine Stauchung statt, sodass sich die Verformung der mittleren Stütze auch auf den rechten Riegel auswirkt. Weil der rechte Riegel an einem verschieblichen Auflager noch zusätzlich gehalten ist, entsteht an dieser Stelle ein Zwangsmoment.

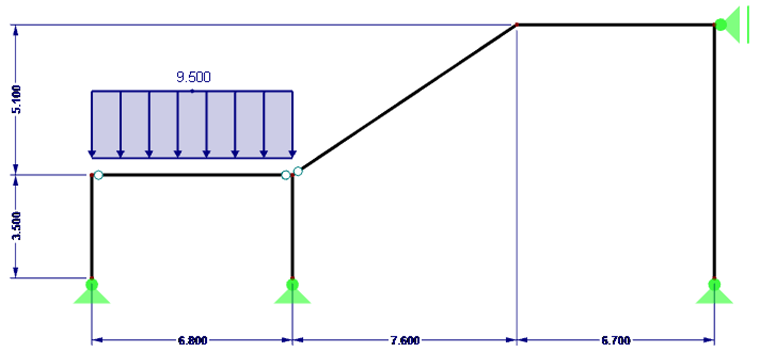

Układ konstrukcyjny z obciążeniem
1 Układ konstrukcyjny z obciążeniem

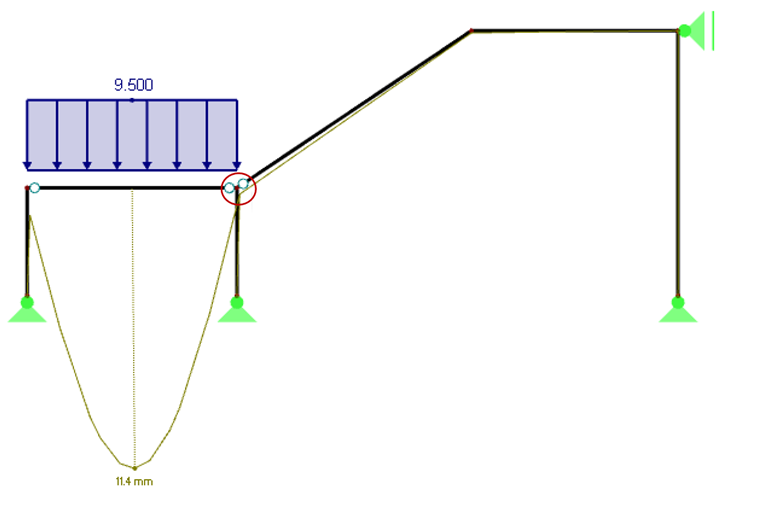

Man erkennt es vor allem an den jeweiligen Verformungen (siehe Bild 2).

Odkształcenie układu konstrukcyjnego
2 Odkształcenie układu konstrukcyjnego

Die Verformung, die in Bild 2 eingekreist ist, ist ausschlaggebend für die Entstehung des Biegemoments im rechten Teil des Systems.

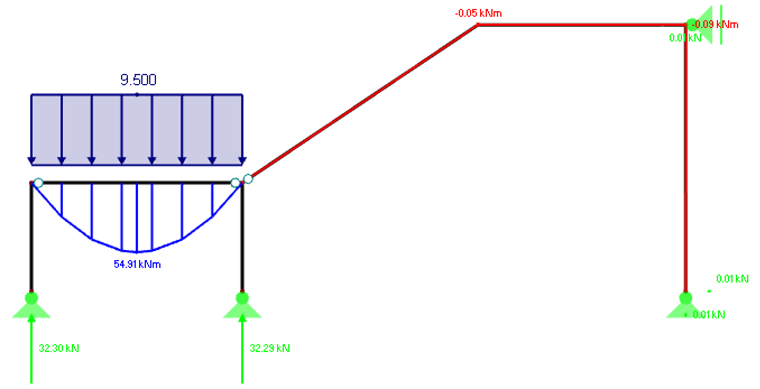

Die Berechnung mittels RFEM ergibt minimale Biegemomente, die allerdings in der Handberechnung nicht berücksichtigt werden (siehe Bild 3).

Rozkład sił wewnętrznych od momentu zginającego
3 Rozkład sił wewnętrznych w momencie zginania
