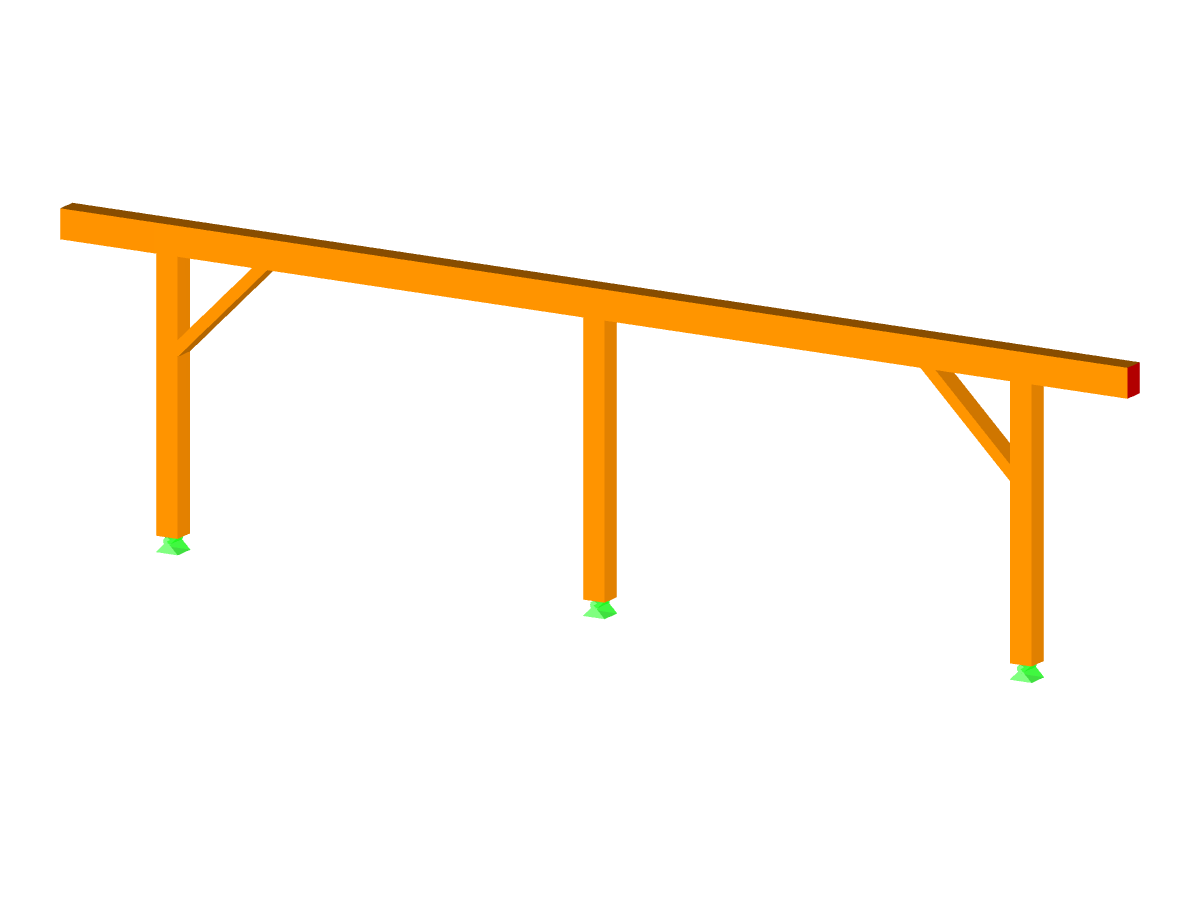

Często modele są potrzebne w kilku projektach, takich jak płatwie ze słupami i stężeniami w tym przykładzie. Wymiary można zmieniać bezpośrednio w programie RFEM lub RSTAB, przesuwając węzły.
Aby zrobić to w prosty sposób, należy sparametryzować dane wejściowe i zapisać model jako blok. Blok można następnie otworzyć i edytować za pomocą Menedżera bloków.
Model wykorzystany w

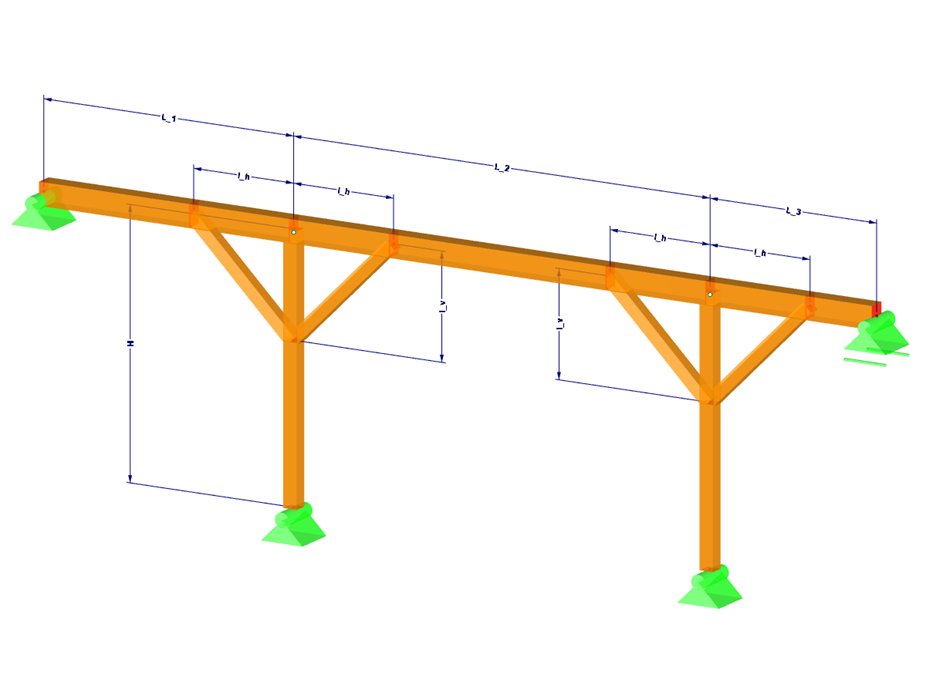

Sparametryzowana płatew drewniana
| Liczba węzłów | 12 |
| Liczba linii | 15 |
| Liczba prętów | 15 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 4 |
| Ilość KO | 24 |
| Liczba kombinacji wyników | 3 |
| Ciężar całkowity | 0,339 t |
| Wymiary (metryczne) | 10,000 x 3,000 x 0,000 m |
| Wymiary (imperialne) | 32.81 x 9.84 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
