Manuel en ligne RFEM | Surfaces

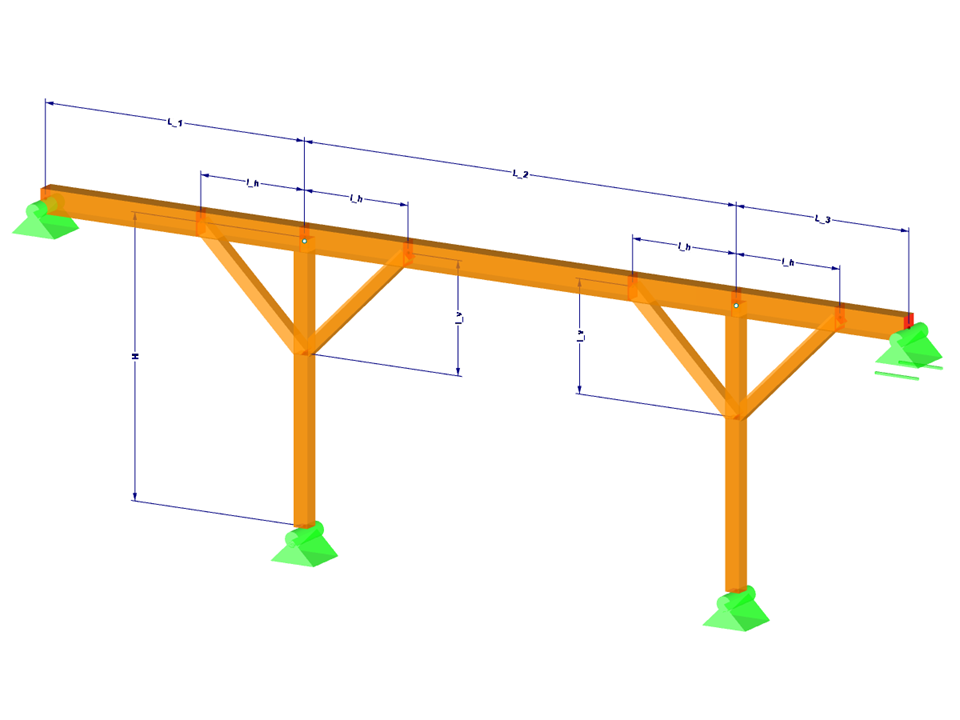

Des modèles sont souvent nécessaires dans plusieurs projets, comme la panne avec des poteaux et des contreventements dans cet exemple. Vous pouvez modifier les dimensions directement dans RFEM ou RSTAB par déplacer les nœuds.
Une méthode plus élégante consiste à paramétrer l'entrée et à sécuriser le modèle en tant que bloc. Le bloc peut ensuite être ouvert et modifié via le Gestionnaire de blocs.
Modèle utilisé dans
Panne bois paramétrée
| Nombre de nœuds | 12 |
| Nombre de lignes | 15 |
| Nombre de barres | 15 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 4 |
| Nombre de combinaisons de charges | 24 |
| Nombre de combinaisons de résultats | 3 |
| Poids total | 0,339 t |
| Dimensions (métrique) | 10,000 x 3,000 x 0,000 m |
| Dimensions (impériales) | 32.81 x 9.84 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Modèles associés
Base de connaissance
Longueur: 00:06:31 min
Longueur: 01:12:20 min
Longueur: 01:04:39 min
Longueur: 01:08:02 min
Foire aux questions (FAQ)
Longueur: 00:01:22 min
Fonctionnalité de produit
Longueur: 00:00:56 min
Longueur: 00:55:27 min
Longueur: 01:10:03 min
Fonctionnalité de produit
Longueur: 00:00:56 min
Les mêmes structures sont souvent utilisées dans plusieurs projets, comme cette panne avec poteaux et contreventements. Vous pouvez modifier les dimensions directement dans RFEM ou RSTAB par déplacer les nœuds.
Dans cet article, le calcul d’un mur à ossature bois avec le type d’épaisseur « Ossature bois » est comparé à un calcul manuel.
Le module complémentaire Vérification du bois permet de calculer des poteaux en bois selon la méthode ASD définie par la norme NDS 2018. La précision du calcul de la résistance en compression et des facteurs d’ajustement des barres en bois est importante pour la sécurité et le calcul des composants. Cet article traite de la vérification du flambement critique maximal par le module complémentaire Vérification du bois, à l’aide d’équations analytiques pas à pas selon la norme NDS 2018, y compris les facteurs d’ajustement pour la flexion, la valeur de calcul de flexion ajustée et le ratio de vérification final.
Si des structures régulières doivent être calculées, l'entrée n'est souvent pas compliquée, mais elle prend du temps. L'automatisation de la saisie permet alors de gagner un temps précieux. Dans le cas présent, il s'agit de considérer les étages d'une maison comme des étapes individuelles de construction. La saisie doit être effectuée à l'aide d'un programme C# afin que l'utilisateur n'ait pas à entrer manuellement les éléments des différents étages.
Les panneaux OSB sont disponibles pour les États-Unis et le Canada dans RFEM. Les paramètres de matériau sont tirés du manuel « Panel Design Specification » (spécification pour la vérification de panneau).
Avec le type d’épaisseur « Ossature bois », vous pouvez modéliser des ossatures bois en 3D. Il suffit de définir la géométrie de la surface et les éléments du panneau en bois sont générés via une structure barre-surface interne, y compris la simulation de la flexibilité de l’assemblage. Le type d'épaisseur de la plaque de poutre est défini à l'aide du module complémentaire Surfaces multicouches.
Une « ossature bois » vous offre les avantages suivants :
- Possibilité d’un panneau de contreventement sur une ou deux faces
- Calcul automatique du couplage semi-rigide
- Panneau cloué
- Panneau agrafé
- Raideur définie par l’utilisateur
- Représentation sous forme d'objet géométrique 3D complet (lisse haute, lisse basse, montants, panneau, fixations), y compris les excentrements
- Considération des ouvertures via des cellules de surface
- Vérification des éléments structuraux à l’aide du module complémentaire Vérification du bois
- Indépendamment du matériau (par exemple, une cloison sèche avec des profilés formés à froid et des plaques de fibres-gypse)
Vous avez la possibilité d'effectuer une vérification de la résistance au feu des surfaces à l'aide de la méthode de la section réduite. La réduction est appliquée sur l'épaisseur de la surface. Les vérifications peuvent être effectuées pour tous les matériaux bois admis pour le calcul.
Pour le bois lamellé-croisé, en fonction du type de colle, vous pouvez choisir si la couche carbonisée peut tomber et si une combustion accrue peut être attendue entre les couches.
Entre autres, les fabricants de bois lamellé-croisé suivants sont disponibles dans la bibliothèque de structures en couches :
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Superstructures répertoriées dans l'édition 32 de Lignatec « Bois lamellé-croisé de production suisse ».
En important une composition de la bibliothèque de structures en couches, tous les paramètres pertinents sont automatiquement adoptés. La base de données est continuellement mise à jour et enrichie.
Comment les facteurs NDS et CSA O86 peuvent-ils être ajustés manuellement pour être considérés dans le module complémentaire Vérification du bois ?
Quel calcul est effectué pour les options « Calcul de la torsion » de la configuration pour la résistance NDS ?
Quels logiciels Dlubal recommandez-vous pour le calcul de structure, notamment les structures bois ?
Comment modéliser une poutre en bois avec des raidisseurs des deux côtés ? (éclisses)
Comment puis-je générer une charge surfacique sur des barres à l'aide de cellules dans RFEM 6 ou RSTAB 9 ?
Quels logiciels sont nécessaires pour calculer les structures en panneaux CLT, stratifiés et sandwich ?
