Manual en línea de RFEM | Superficies

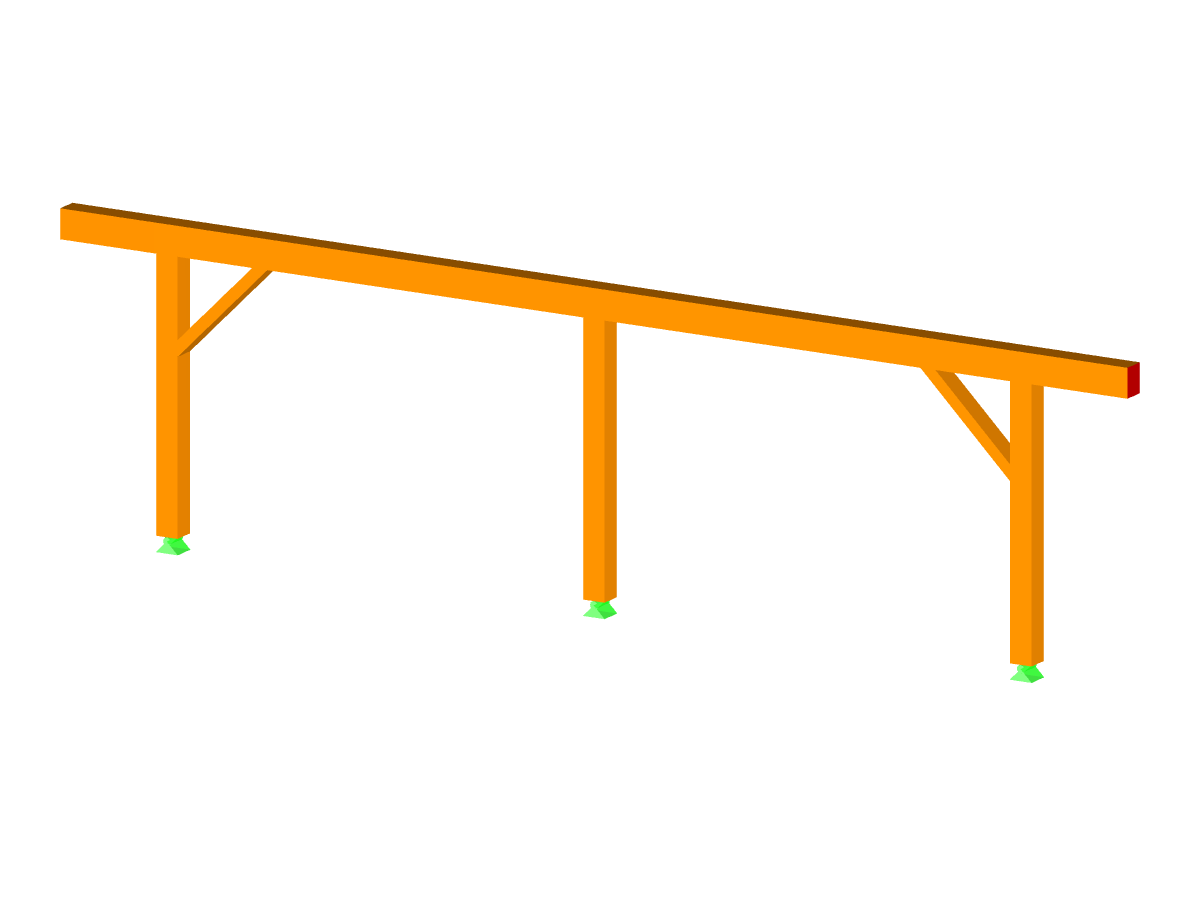

A menudo, se necesitan modelos en varios proyectos, como la correa con pilares y arriostramientos en este ejemplo. Las dimensiones se podrían cambiar directamente desplazando los nudos tanto en RFEM como en RSTAB.

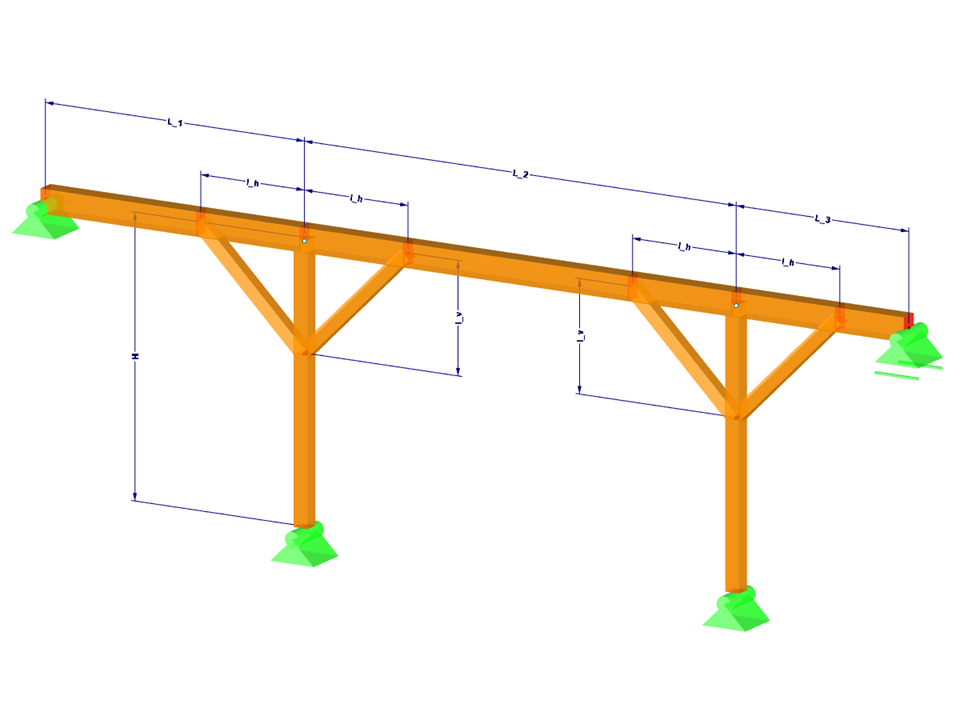

Una manera más elegante de hacer esto es, sin embargo, el parametrizar los datos de entrada y guardar el modelo como un bloque. El bloque se puede abrir y editar a través del Administrador de bloques.
Modelo utilizado en
Correa de madera parametrizada
| Número de nudos | 12 |
| Número de líneas | 15 |
| Número de barras | 15 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 24 |
| Número de combinaciones de resultados | 3 |
| Peso completo | 0.339 t |
| Dimensiones (métricas) | 10,000 x 3,000 x 0,000 m |
| Dimensiones (imperiales) | 32.81 x 9.84 x 0 feet |
