Часто модели требуются в нескольких проектах, например, прогоны с колоннами и раскосами. Размеры данных элементов можно изменить прямо в программе RFEM или RSTAB простым перемещением узлов.
Однако более элегантным способом является параметризация ввода и сохранение модели в виде блока. Затем блок можно открыть и отредактировать с помощью диспетчера блоков.
Модель, используемая в

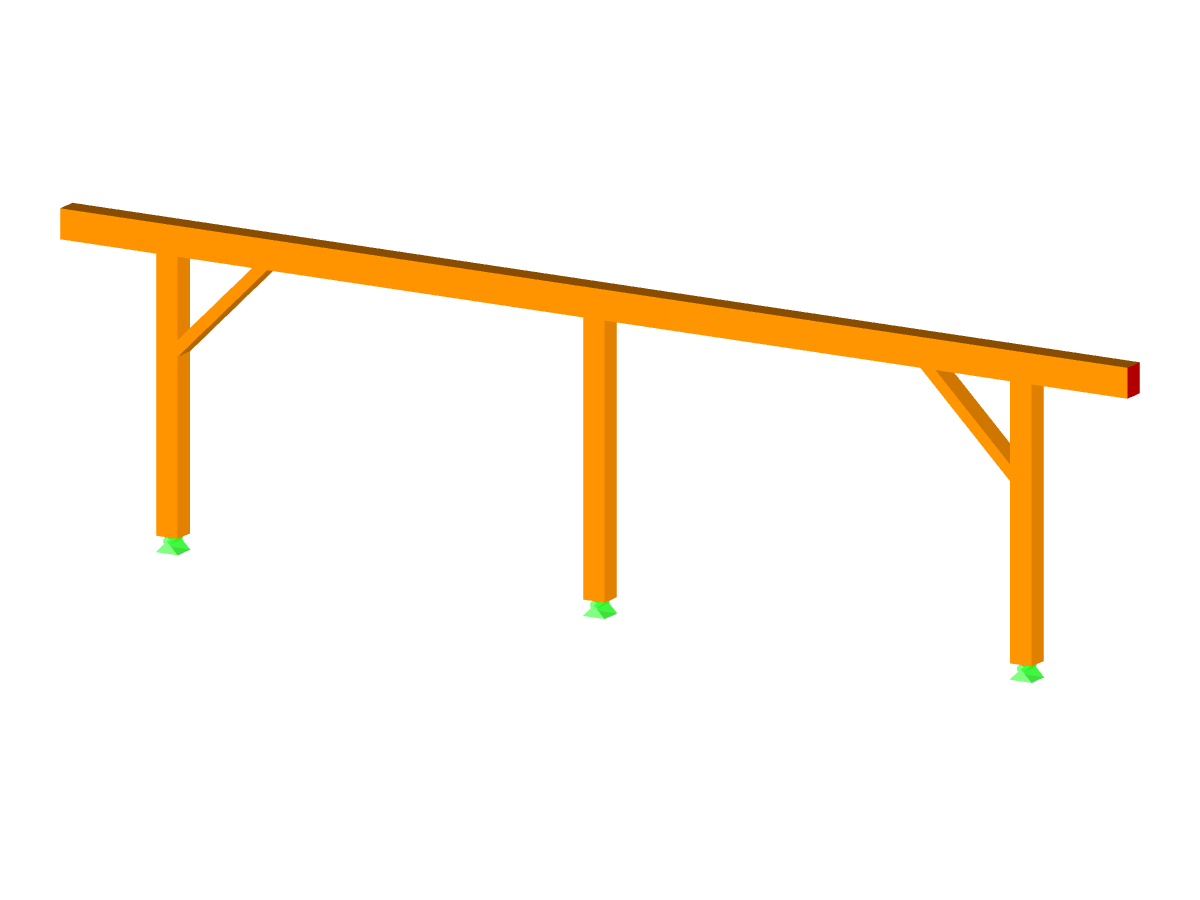

Параметризованные прогоны для древесины
| Количество узлов | 12 |
| Количество линий | 15 |
| Количество стержней | 15 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 4 |
| Количество сочетаний нагрузок | 24 |
| Количество расчетных сочетаний | 3 |
| Общий вес | 0,339 t |
| Размеры (метрические) | 10,000 x 3,000 x 0,000 m |
| Размеры (имперские) | 32.81 x 9.84 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
Похожие модели
Длина: 00:06:31 min
Длина: 01:04:39 min
Длина: 01:08:02 min
Длина: 00:00:56 min
Длина: 00:55:27 min
Длина: 01:10:03 min
Функции продукта
Длина: 00:00:56 min

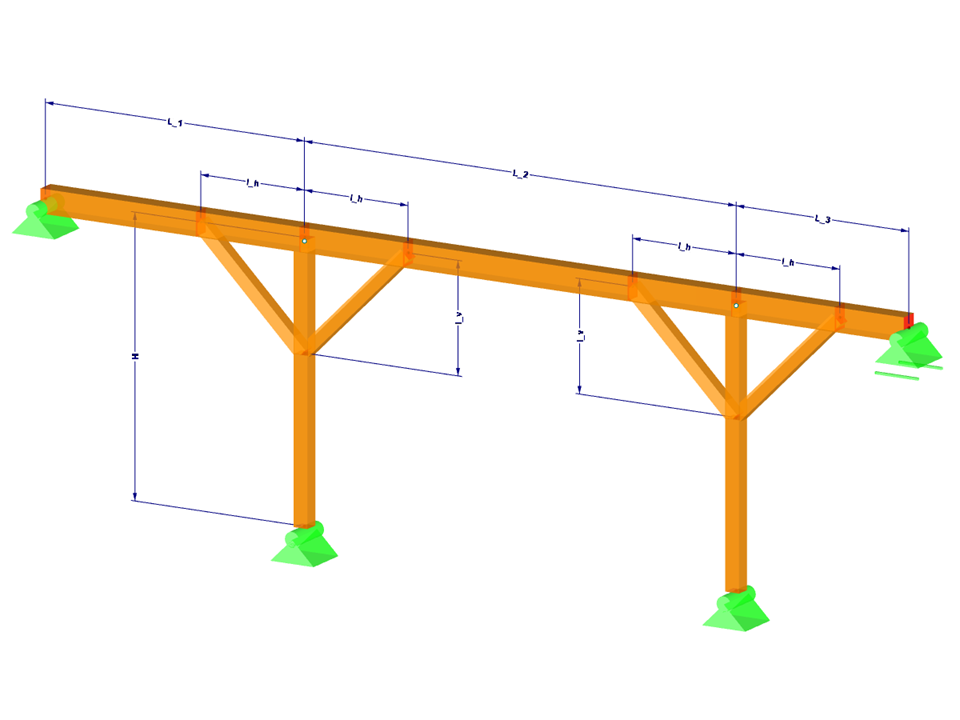

Часто требуются одинаковые конструкции в нескольких проектах, как в нашем примере прогоны с колоннами и связями. Размеры данных элементов можно изменить прямо в программе RFEM или RSTAB простым перемещением узлов.
