Podczas pracy ze sparametryzowanymi modelami i blokami możliwa jest również optymalizacja w oparciu o minimalny koszt . W tym rozdziale dowiesz się, jak przeprowadzić taką optymalizację.

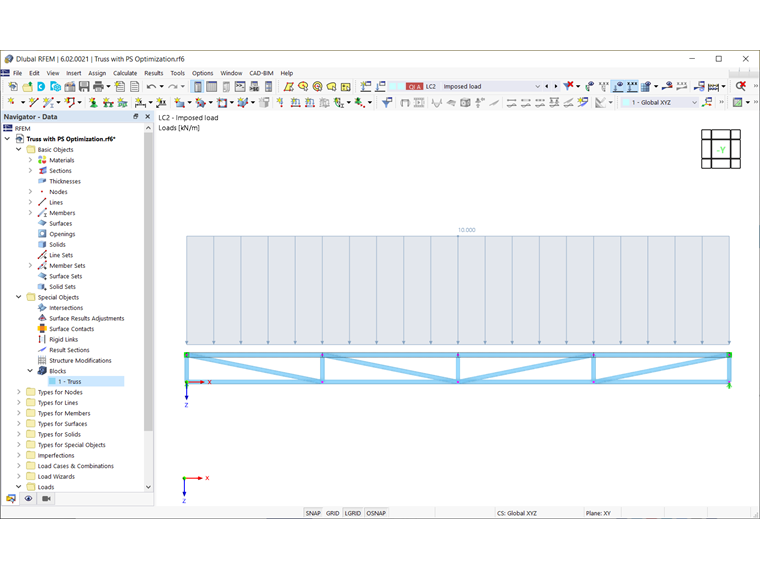

Model pokazany na ilustracji Kratownica służy jako przykład. Należy zoptymalizować następujące wartości:
- Liczba komórek
- Wysokość kratownicy
- Przekroje

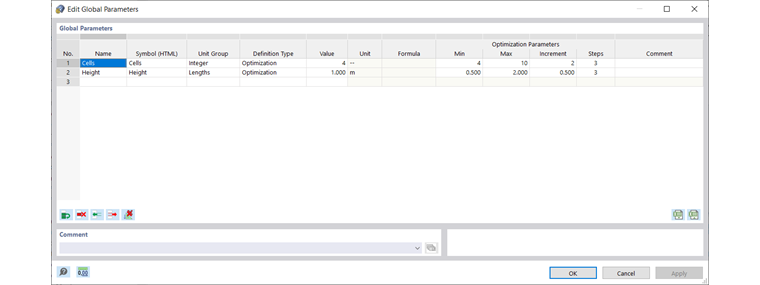

Na liście parametrów globalnych liczba komórek i wysokość kratownicy są ustawione jako parametry globalne .
Aby zoptymalizować również przekroje , należy otworzyć okno dialogowe "Edytować przekrój" iw sekcji "Opcje" zaznaczyć pole wyboru " Optymalizacja ".
Ponieważ optymalizacja opiera się na kosztach, konieczne jest oszacowanie kosztów przed przeprowadzeniem optymalizacji. Odbywa się to zgodnie z procedurą opisaną w rozdziale Szacowanie kosztów.
Za pomocą menu "Oblicz" można przejść do ustawień optymalizacji w programie. Jak pokazano na rysunku Ustawienia optymalizacji, należy zoptymalizować liczbę komórek , wysokość kratownicy i przekroje . Ponieważ optymalizacja powinna określić najbardziej opłacalny wariant, „ Przykład wykorzystuje optymalizację roju cząstek (PSO) i ustawia liczbę losowych mutacji na 40% całości.

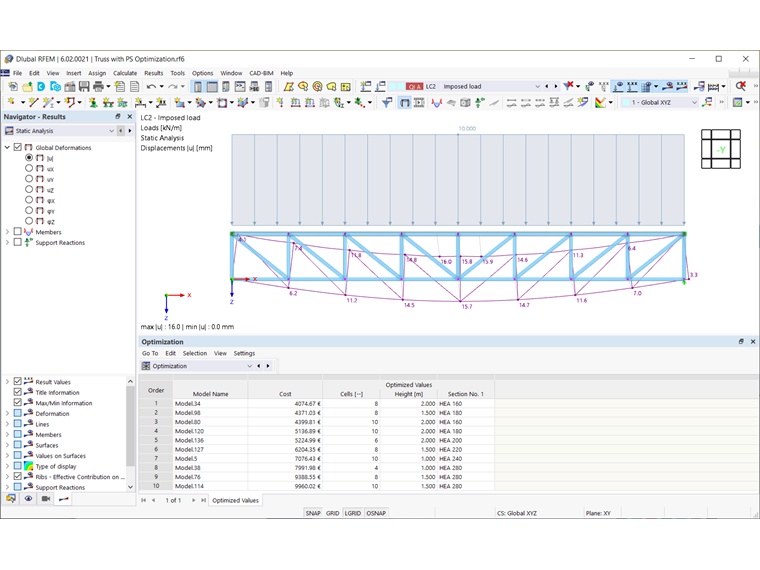

Po zoptymalizowaniu przekrojów, liczby komórek i wysokości kratownic, program wyświetla listę mutacji (wariantów) modelu. Znajdują się tam również decydujące wyniki optymalizacji wraz z przyporządkowaniem wartości parametrów optymalizacji. Lista jest posortowana w porządku malejącym: Na górze wyświetlane jest założone najlepsze rozwiązanie, czyli wariant najbardziej zbliżony do kryterium optymalizacji ' Minimalne koszty '. W ten sposób można zobaczyć koszty zmiany poszczególnych parametrów i określić optymalne wartości dla poszczególnych parametrów.
