成本优化

在使用参数化模型和块时,也可以基于最小成本进行优化。 在本章中,您将学习如何进行这种优化。

我们以桁架中显示的模型为例。 需要优化的值是:

  • 像元数目
  • 桁架高度
  • 截面

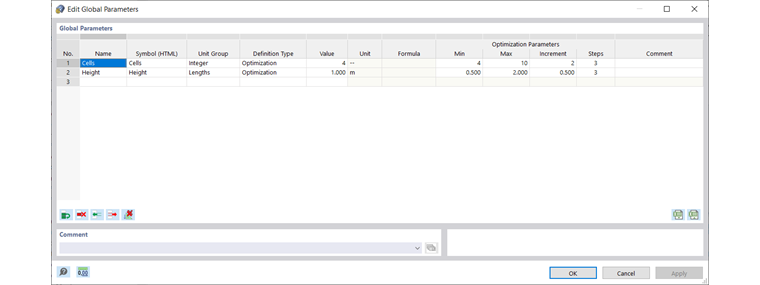

在全局参数列表中,单元格数目和桁架高度作为全局参数进行设置。

信息

您可以通过菜单编辑 → 全局参数打开全局参数列表。

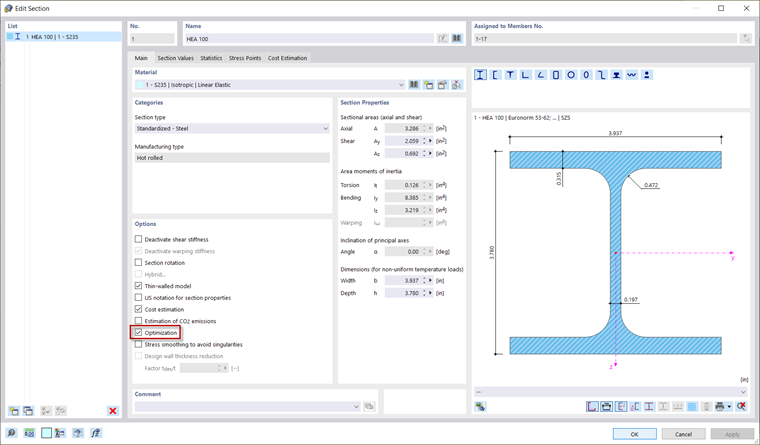

如果想要优化截面,则需要打开“编辑截面”对话框,然后在“选项”部分中勾选“优化”复选框。

由于优化是基于成本的,所以在进行优化之前必须要对成本进行估算。 具体操作按照章节成本估算中介绍的方法进行。

您可以通过“计算”菜单在软件中进行优化设置。 如图 优化设置所示,需要优化单元格数目、桁架高度截面。 由于优化时应该确定最具成本效益的方案,所以 " 该示例使用粒子群优化 (PSO) 方法,并将随机突变的数量设置为总数的 40%。

信息

如果在'编辑截面'的基本选项卡中激活了优化选项,则截面只是表格'待优化的值'的一部分(见图image033760 截面优化 )。

在对截面、单元格数目和桁架高度进行优化后,程序会显示模型突变(变量)的列表。 在这里您还可以找到重要的优化结果以及相关的优化参数的值。 此列表按降序排序: 在顶部显示假设的最佳解决方案,即最接近优化准则 ' 最小成本 ' 的变量。 通过这种方式,您可以了解更改单个参数的成本,并确定相应参数的最佳值。
