Quando si lavora con i modelli e i blocchi parametrizzati, è anche possibile l' ottimizzazione sulla base del costo minimo . In questo capitolo, imparerai come eseguire una tale ottimizzazione.

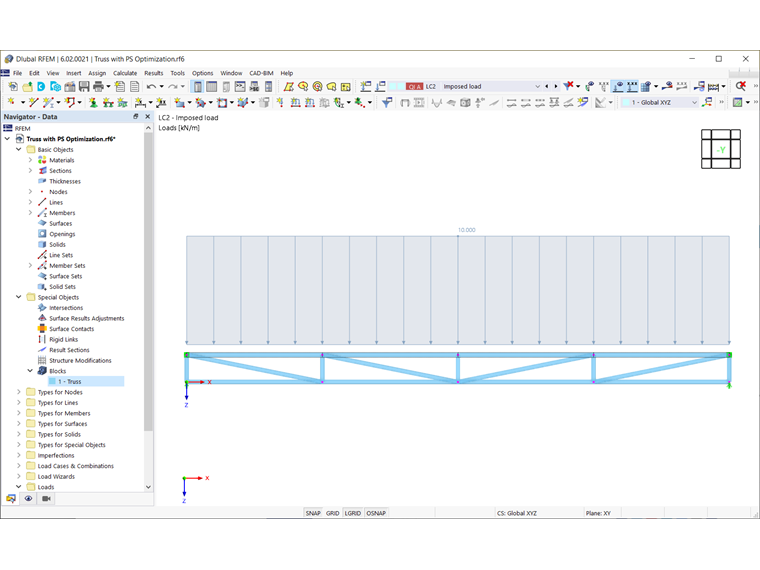

Come esempio, viene utilizzato il modello mostrato nell'immagine travatura reticolare. I seguenti valori devono essere ottimizzati:
- Numero di celle
- Altezza trave reticolare
- Sezioni

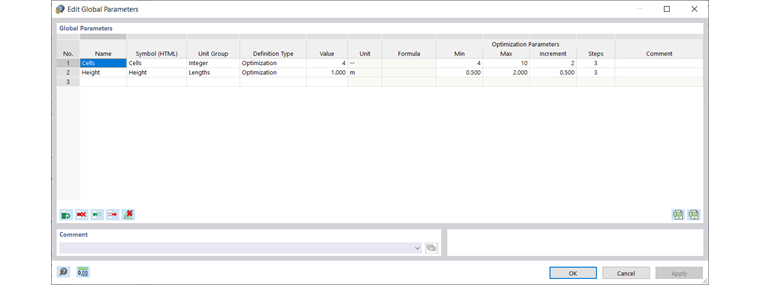

Nell'elenco dei parametri globali, il numero di celle e l' altezza della travatura reticolare sono impostati come parametri globali .

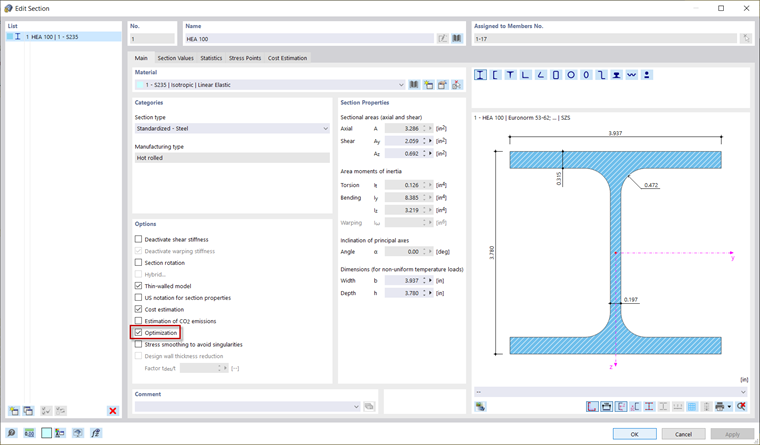

Per ottimizzare anche le sezioni trasversali , aprire la finestra di dialogo "Modifica sezione" e selezionare la casella di controllo "Ottimizzazione" nella sezione "Opzioni".

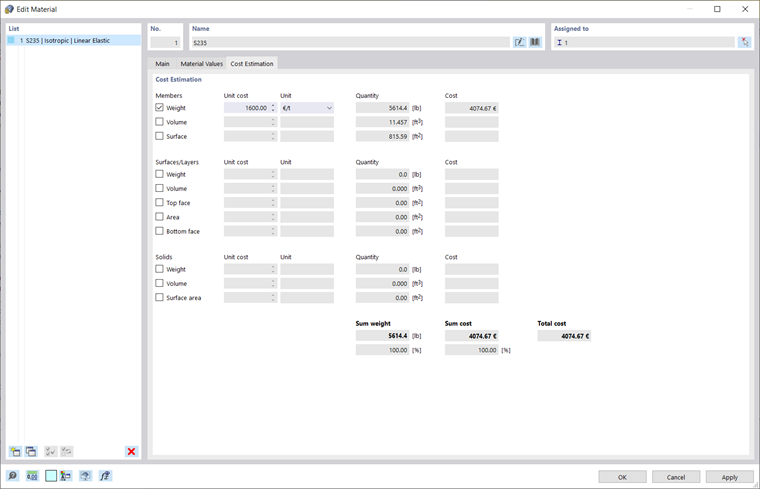

Poiché l'ottimizzazione è basata sui costi, è necessario stimare il costo prima di eseguire l'ottimizzazione. Questo viene fatto secondo la procedura descritta nel capitolo Stima dei costi.

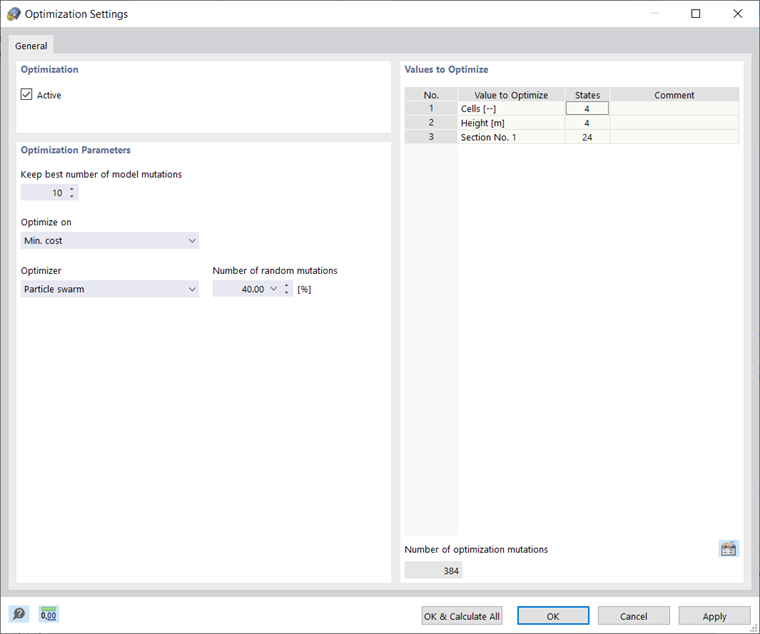

È possibile accedere alle impostazioni di ottimizzazione nel programma utilizzando il menu "Calcolare". Come mostrato nell'immagine Impostazioni di ottimizzazione, è necessario ottimizzare il numero di celle , l' altezza della travatura reticolare e le sezioni trasversali . Poiché l'ottimizzazione dovrebbe determinare la variante più economica, il " L'esempio utilizza l'ottimizzazione dello sciame di particelle (PSO) e imposta il numero di mutazioni casuali sul 40% del totale.

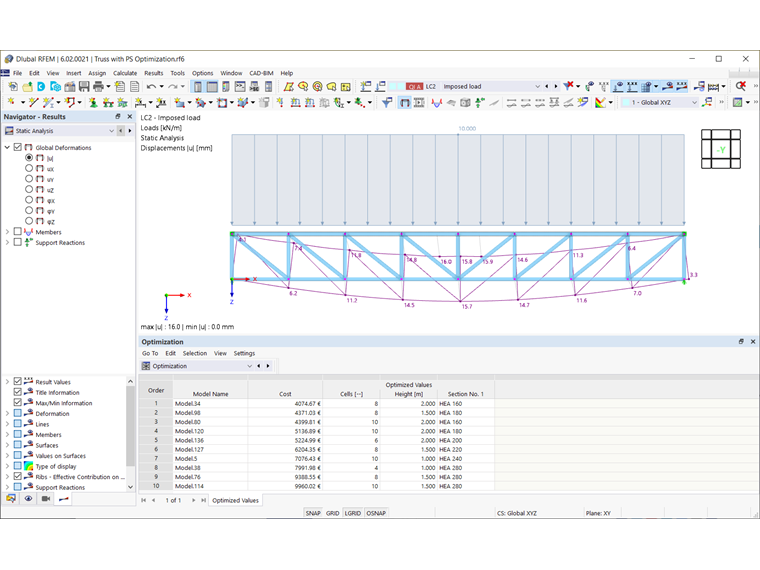

Dopo aver ottimizzato le sezioni trasversali, il numero di celle e l'altezza della travatura reticolare, il programma visualizza un elenco delle mutazioni del modello (varianti). Lì troverai anche i risultati decisivi dell'ottimizzazione, insieme alla relativa assegnazione dei valori dei parametri di ottimizzazione. Questo elenco è ordinato in ordine decrescente: Nella parte superiore, è visualizzata la migliore soluzione presupposta, ovvero la variante più vicina al criterio di ottimizzazione ' Costi minimi '. In questo modo, è possibile vedere i costi della modifica dei singoli parametri e determinare i valori ottimali per i rispettivi parametri.
