Laden Sie hier das Modell eines Fachwerkbinders herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Dieses Modell wird im Gratis-Webinar "Modelloptimierung mittels künstlicher Intelligenz (KI) in RFEM 6" vom 22. März 2022 (deutsch, 24. März 2022 englisch) angewendet.
Modello utilizzato in

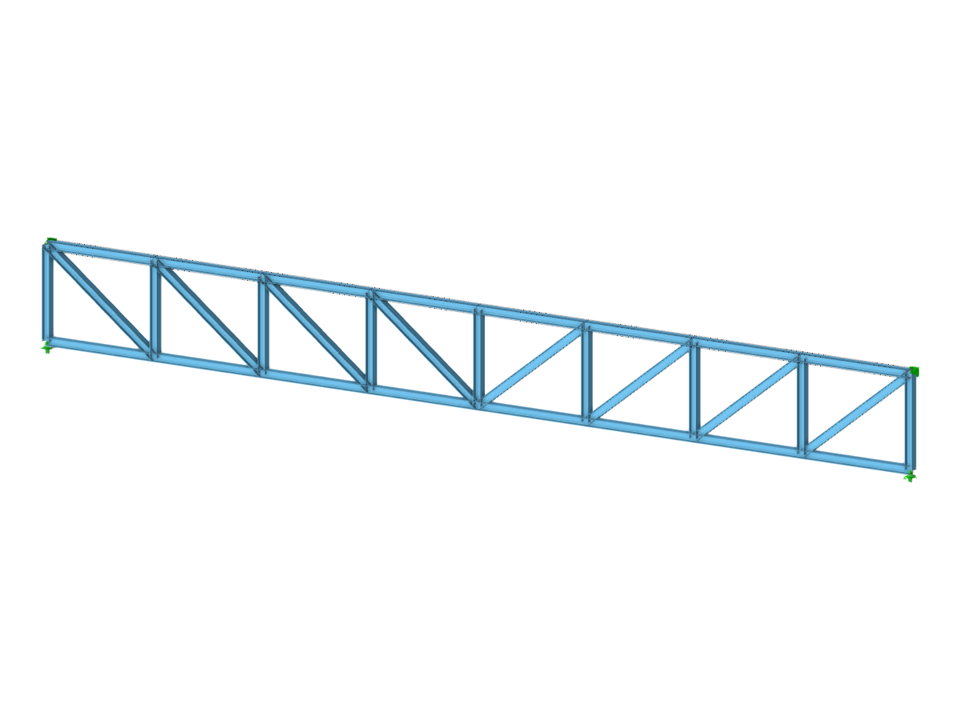

trave reticolare
| Numero di nodi | 18 |
| Numero di linee | 33 |
| Numero di aste | 33 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 2 |
| Nr. di combinazioni di carico | 2 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 2,547 t |
| Dimensioni (metriche) | 20.000 x 2.000 x 0.000 m |
| Dimensioni (imperiali) | 65.62 x 6.56 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
