Optimalizace nákladů

Při práci s parametrickými modely a bloky lze provést také optimalizaci s ohledem na minimální náklady. V této kapitole se dozvíte, jak takovou optimalizaci provést.

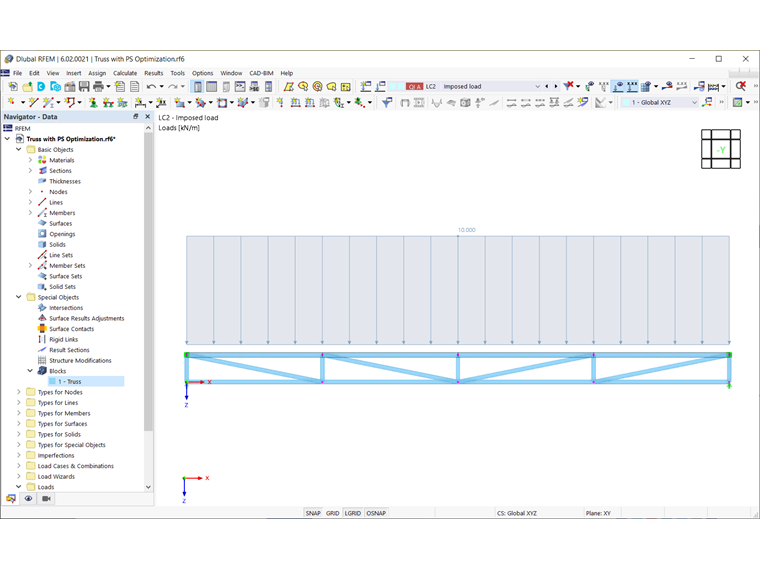

Jako příklad nám poslouží model znázorněný na obrázku Příhradový vazník. Optimalizovat se mají následující hodnoty:

  • Počet buněk
  • Výška příhradového vazníku
  • Průřezy

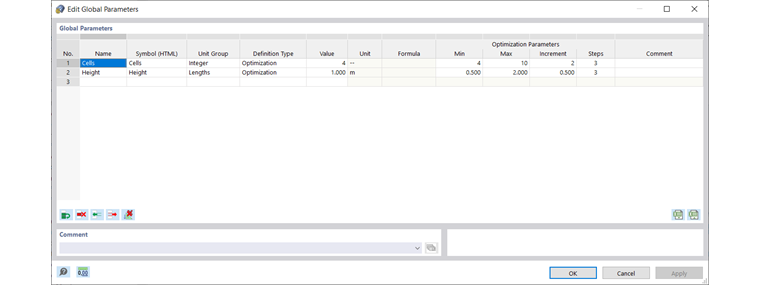

V seznamu globálních parametrů se jako globální parametry stanoví počet buněk a výška příhradového vazníku.

Informace

Seznam globálních parametrů lze otevřít z hlavní nabídky Úpravy → Globální parametry.

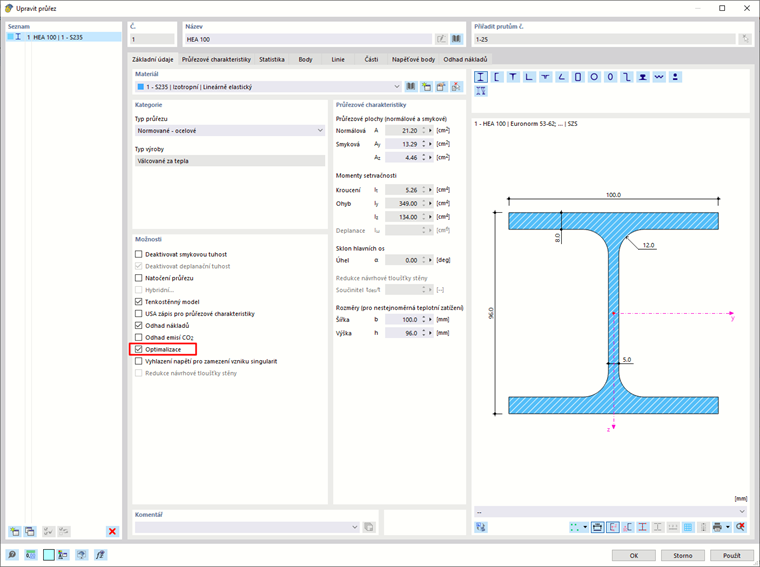

Chcete-li optimalizovat také průřezy, otevřete dialog 'Upravit průřez' a v sekci 'Možnosti' zaškrtněte políčko 'Optimalizace'.

Protože je optimalizace založena na nákladech, je třeba před provedením optimalizace odhadnout náklady. Postup popisujeme v kapitole Náklady.

Nastavení pro optimalizaci lze v programu vyvolat z nabídky 'Výpočet'. Jak je znázorněno na obrázku Nastavení pro optimalizaci, optimalizovat se má počet buněk, výška příhradového vazníku a průřezy. Protože se má při optimalizaci stanovit ekonomicky nejvýhodnější varianta, vybereme možnost Min. náklady. V našem příkladu použijeme optimalizaci rojem částic (PSO) a počet náhodných mutací nastavíme na 40 % z celkového počtu.

Informace

Průřez je součástí tabulky 'Hodnoty pro optimalizaci' pouze tehdy, pokud byla v záložce Základní údaje dialogu 'Upravit průřez' aktivována možnost Optimalizace (viz obrázek [#image033760 Optimalizace průřezu]]).

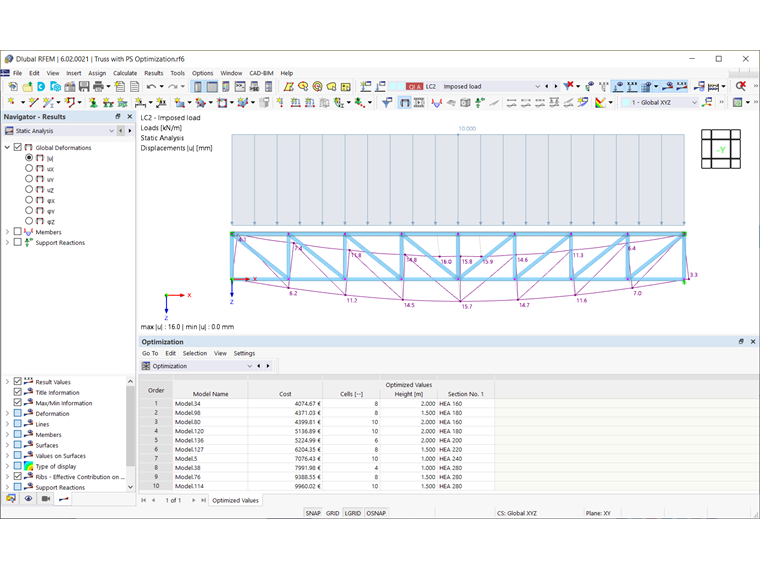

Po optimalizaci průřezů, počtu buněk a výšky příhradového vazníku program zobrazí seznam mutací (variant) modelu. V něm najdete také rozhodující výsledky optimalizace spolu s přiřazením hodnot optimalizačním parametrům. Seznam je řazen sestupně: Nahoře se zobrazí předpokládané nejlepší řešení, tedy varianta, která se nejvíce blíží kritériu optimalizace 'Minimální náklady'. Vidíte tak, jaké jsou náklady při změně jednotlivých parametrů, a můžete stanovit optimální hodnoty pro příslušné parametry.
