Zadání prutů

Pro zadání prutů použijte tlačítko Nový prut v panelu nástrojů. Nejdříve zadejte pruty 1, 2, 3 a 4 se stejným průřezem (HEA 100) a se stejnou délkou (1 m).

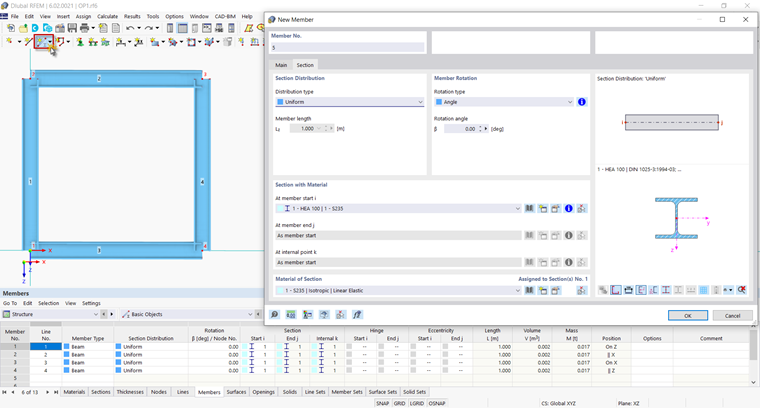

Zadání prutů 1, 2, 3 a 4
Zadání prutů

Prut č. 5 se nejdříve umístí uprostřed mezi horní pásnici (prut 2) a dolní pásnici (prut 3). Vytvořte k tomu vnitřní uzly na prutu č. 2 i na prutu č. 3. Vnitřní uzly lze vytvořit pomocí funkce Dělit linii/prut. Tyto uzly pak spojte s novým prutem (tedy prutem č. 5), který má stejný průřez (HEA 100) jako ostatní pruty.

Důležité

Při dělení prutu pro vytvoření vnitřních uzlů je třeba aktivovat možnost 'Nové uzly 'Na prutu' bez rozdělení prutu'. Vytvoří se tak uzly, aniž by se prut skutečně rozdělil.

Prut č. 5
Prut č. 5
Informace

V následujících kapitolách si ukážeme, jak lze použít parametrické zadání pro nalezení optimální polohy pro prut č. 5.
