Définition des barres

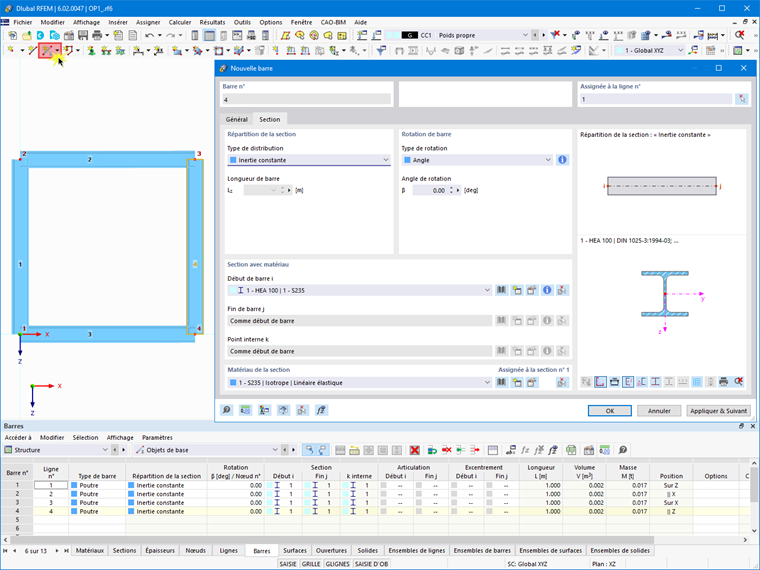

Pour définir les barres, utilisez le bouton Nouvelle barre de la barre d'outils. Définissez d'abord les Barres 1, 2, 3 et 4 de même section (HEA 100) et de même longueur (1 m).

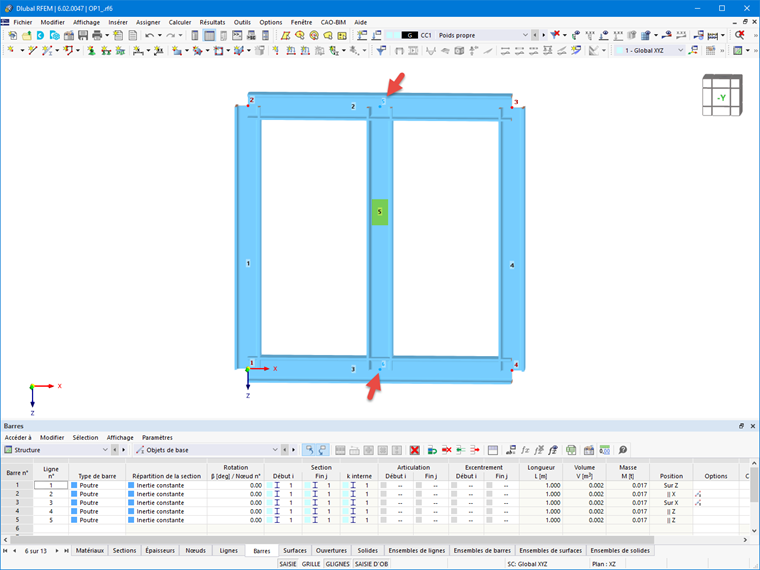

La barre n° 5 est d'abord positionné au milieu entre la membrure supérieure (barre 2) et la membrure inférieure (barre 3). Pour ce faire, créez des nœuds intermédiaires sur les barres n° 2 et n° 3. Les nœuds intermédiaires peuvent être créés à l'aide de la fonction Diviser la ligne/la barre. Connectez ensuite ces nœuds avec une nouvelle barre (c'est-à-dire la barre n° 5) qui a la même section (HEA 100) que les autres barres.

Important

Lors de la division de la barre pour créer les nœuds intermédiaires, activez l'option « Création de nœuds sur la barre sans la diviser ». De cette manière, les nœuds sont créés sans réellement diviser la barre.

Informations

Dans les prochains chapitres, nous verrons comment trouver la position optimale de la barre n° 5 à l'aide d'entrées paramétrées.
