Définition des paramètres globaux

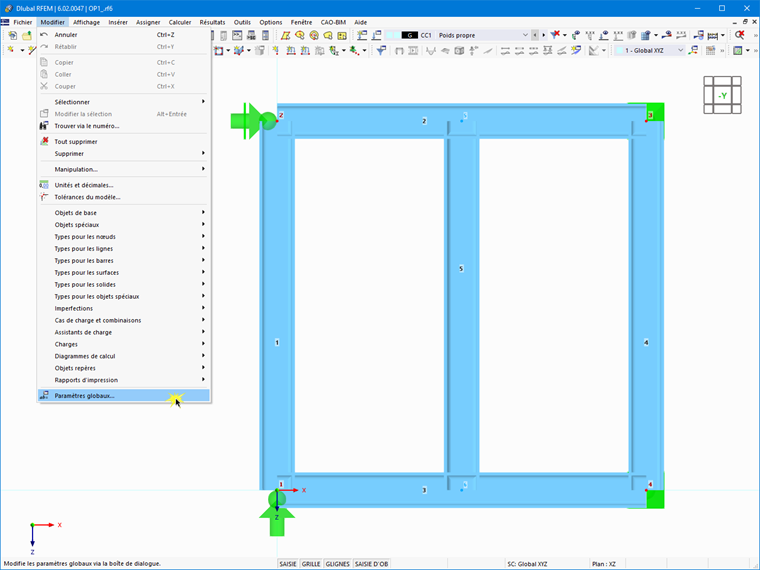

Dans un premier temps, il est nécessaire de définir des paramètres globaux dans le programme. La liste des paramètres globaux peut être ouverte via le menu Modifier → Paramètres globaux.

Définissez deux paramètres - un pour la position du nœud n° 5 sur la membrure supérieure (Xhaut) et un pour la position du nœud n° 6 sur la membrure inférieure (Xbas). Étant donné que les variables définissent la distance entre le nœud de barre et le point de début/fin de la barre, sélectionnez le groupe d'unités « Longueurs ». Les paramètres sont initialement définis comme des valeurs. Par conséquent, sélectionnez « Valeur » dans la liste « Type de définition ». Définissez la valeur des deux paramètres sur 0.
