Použití parametrů ve vzorcích

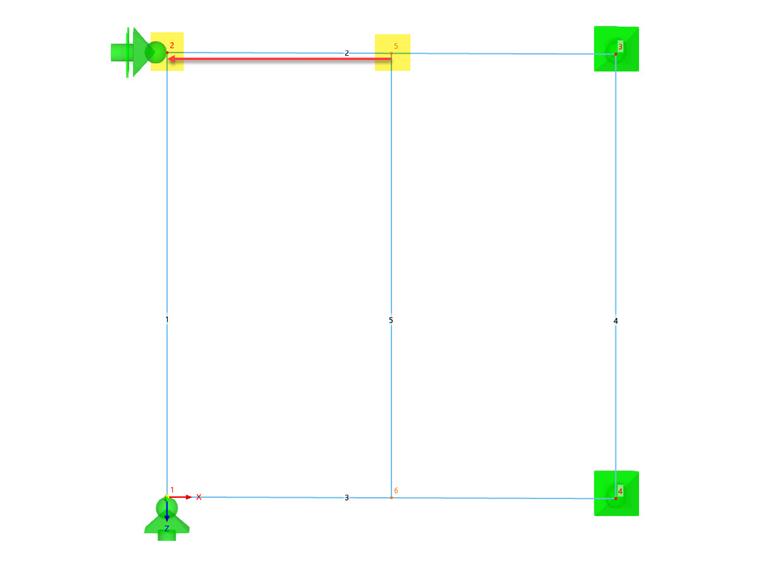

Zadané parametry můžete nyní použít ve vzorcích pro zadání číselných hodnot. Nejdříve zadejte pomocí rovnice vzdálenost uzlu 5 od počátečního uzlu prutu 2.

K tomu otevřete dialog 'Upravit uzel' pro uzel 5. Protože byl prut rozdělen jedním vnitřním uzlem, činí absolutní vzdálenost mezi vytvořeným uzlem a počátečním a koncovým uzlem prutu 0,5 m. Vzdálenost mezi vybraným uzlem a počátečním uzlem prutu se má definovat vzorcem, proto v seznamu vyberte možnost 'Upravit vzorec'.

Tip

Pomocí tlačítka Relativní/absolutní zadání můžete určit, zda se má hodnota zadat jako absolutní hodnota nebo jako relativní vzdálenost (v %).

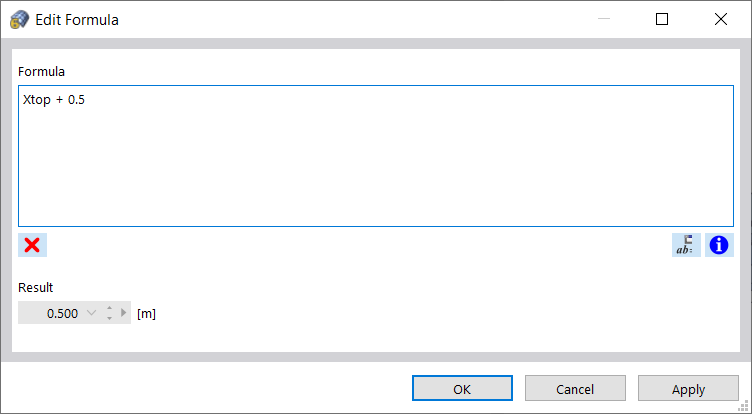

Do textového pole 'Vzorec' zadejte vzorec. Rovnice na obrázku Upravit vzorec například ukazuje, že tato vzdálenost se vypočítá jako součet hodnoty parametru 'Xnahoře' a 0,5 m. Protože 'Xnahoře' bylo původně nastaveno na 0, je výsledkem rovnice 0,5 m.

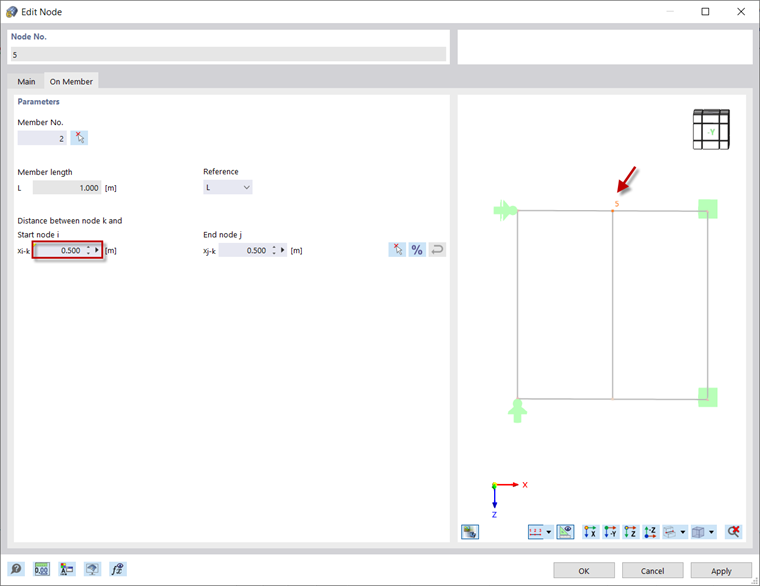

To znamená, že vzdálenost mezi uzlem č. 5 a počátečním uzlem prutu č. 2 zůstává 0,5 m.

Parametrické zadávání má tu výhodu, že při změně parametru v seznamu parametrů se upraví výsledky všech vzorců, které tento parametr obsahují. Pokud tedy znovu otevřeme seznam 'Globální parametry' a nastavíme hodnotu 'Xnahoře' na 0,1 m, změní se také vzdálenost uzlu od počátečního uzlu prutu. Vzdálenost uzlu 5 od uzlu 2 se proto automaticky upraví na 0,6 m (Xnahoře + 0,5).

Vložení vlastnosti objektu do vzorce

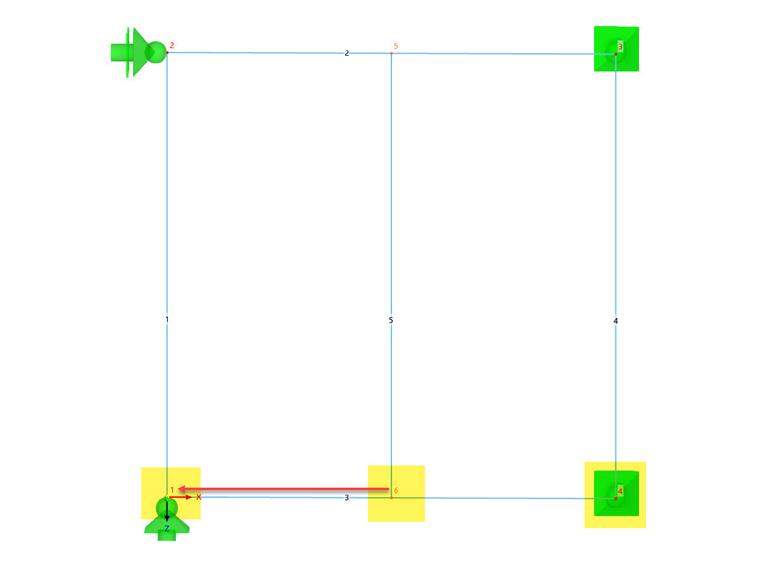

Další možností, jak využít výhody editoru vzorců, je přidání vlastnosti objektu do vzorce. To si ukážeme na výpočtu vzdálenosti uzlu č. 6 od počátečního uzlu prutu č. 3. Cílem je definovat polohu uzlu č. 6 vzhledem k počátku prutu tak, aby se vždy vztahovala k uzlu č. 4. To znamená, že pokud se uzel č. 4 posune, automaticky se upraví také poloha uzlu č. 6.

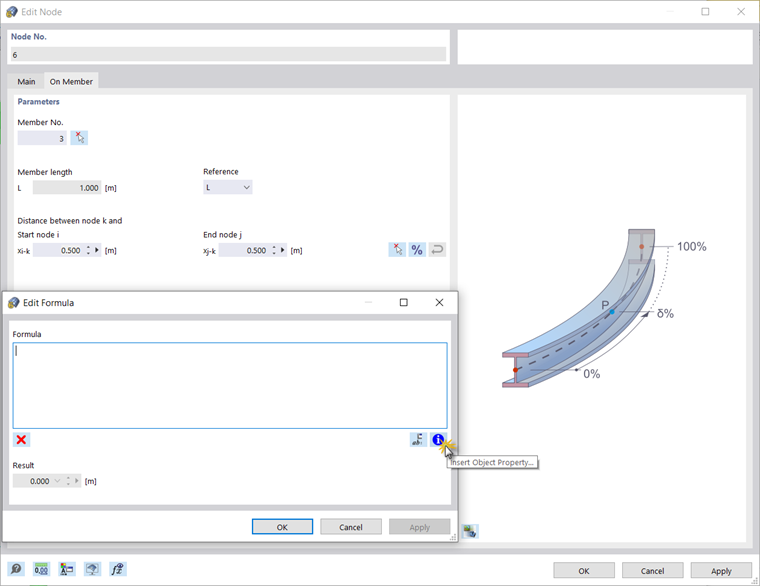

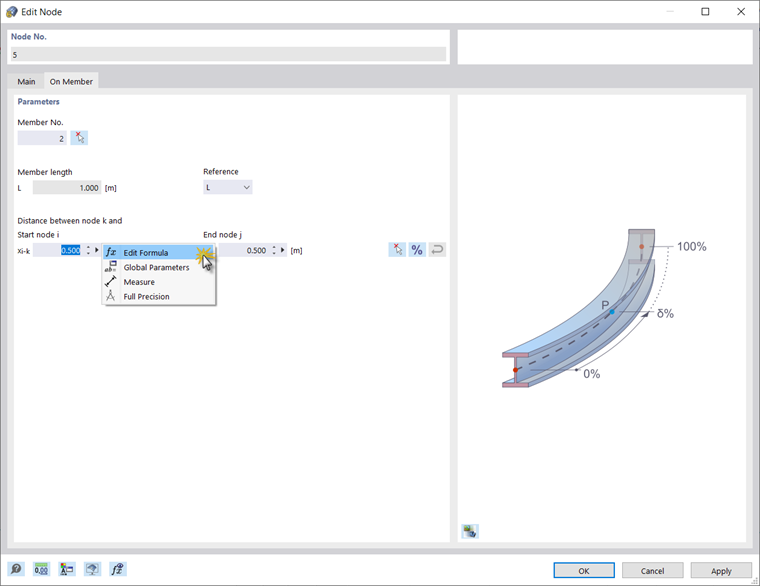

Otevřete editor vzorců v dialogu 'Upravit uzel' pro uzel č. 6 (viz obrázek Upravit uzel č. 5 ). Poté klikněte na tlačítko Vložit vlastnost objektu .

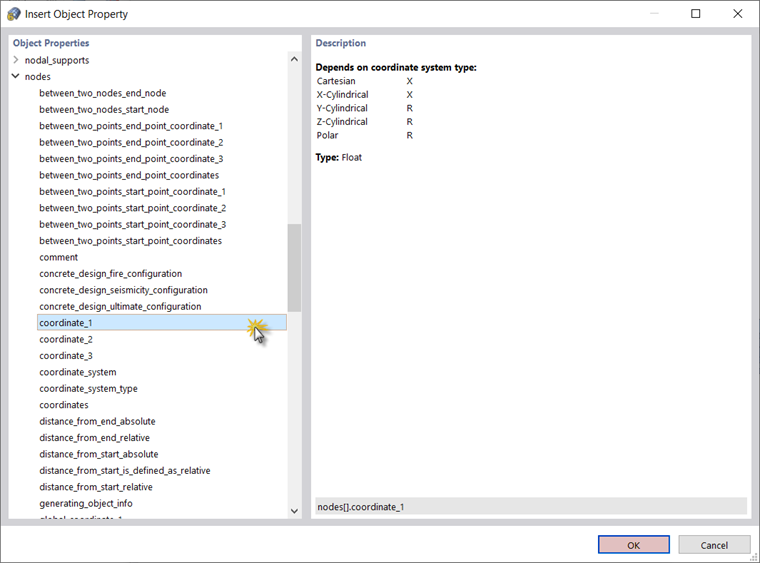

K dispozici je rozsáhlý seznam vlastností objektů včetně podkategorií. Vyberte požadovanou vlastnost, v tomto případě coordinate_1 (tj. kartézskou souřadnici X uzlu). Můžete tak polohu uzlu č. 6 vztáhnout k souřadnici X jiného uzlu (v tomto případě uzlu č. 4).

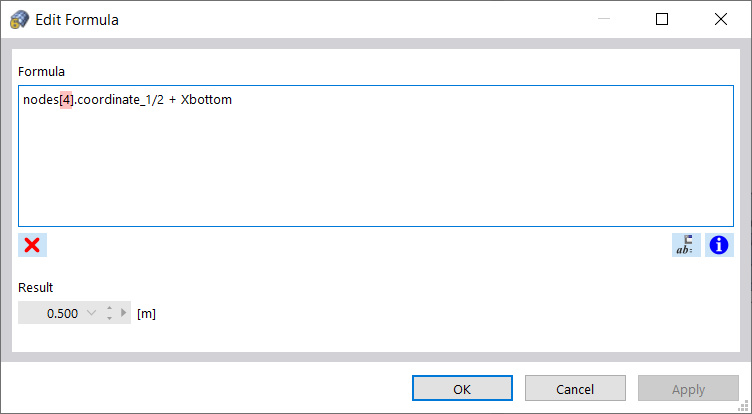

Ve vzorci uvedeme číslo uzlu 4 v hranatých závorkách. Tím se v našem příkladu zahrne 'coordinate_1' uzlu 4 do vzorce: Pokud se uzel 4 posune a změní se jeho souřadnice X, automaticky se upraví také poloha uzlu 6.
