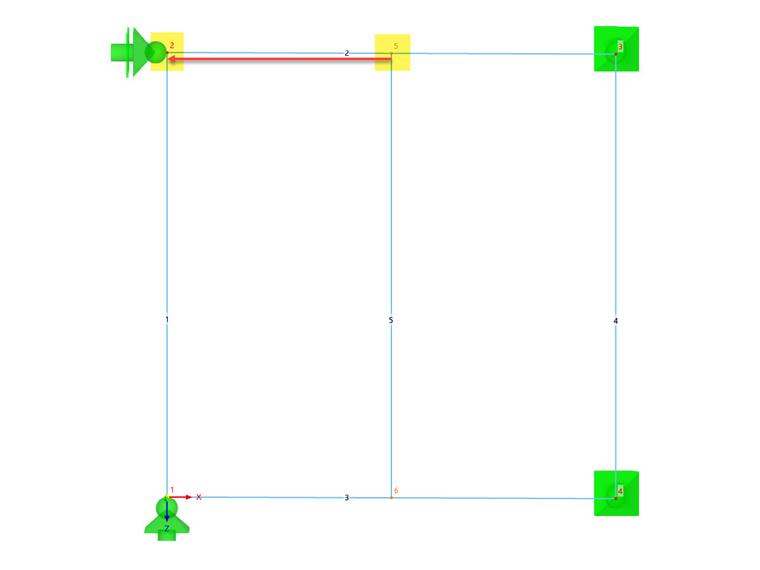

Ora è possibile utilizzare i parametri definiti nelle formule per definire i valori numerici. Innanzitutto, definisci la distanza del nodo 5 dal nodo iniziale dell'asta 2 con una formula.

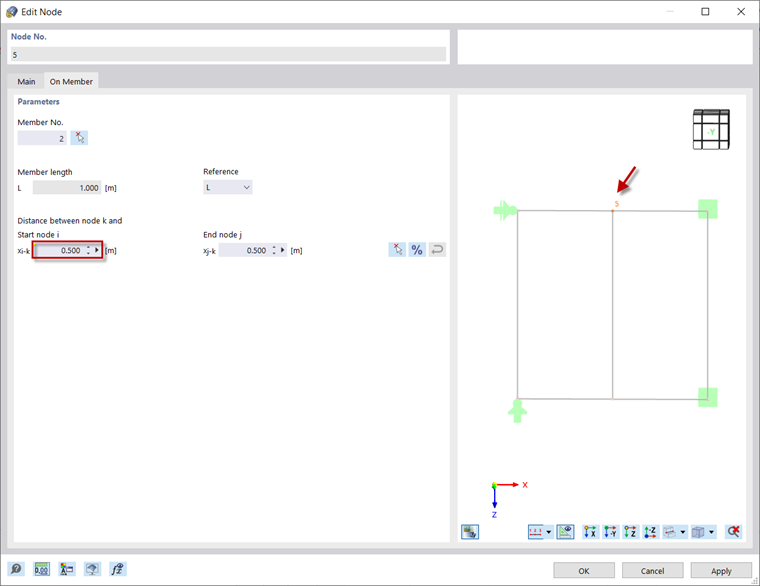

Per fare ciò, aprire la finestra di dialogo ' Modifica nodo ' del nodo 5. Poiché la singola asta era divisa per un nodo intermedio, la distanza assoluta tra il nodo generato e i nodi iniziali e finali dell'asta è 0,5 m. Poiché la distanza tra il nodo selezionato e il nodo iniziale dell'asta dovrebbe essere definita con una formula, selezionare l'opzione ' Modifica formula ' nell'elenco.
Suggerimento
Con il pulsante
è possibile controllare se si desidera inserire il valore come valore assoluto o come distanza relativa (in%).

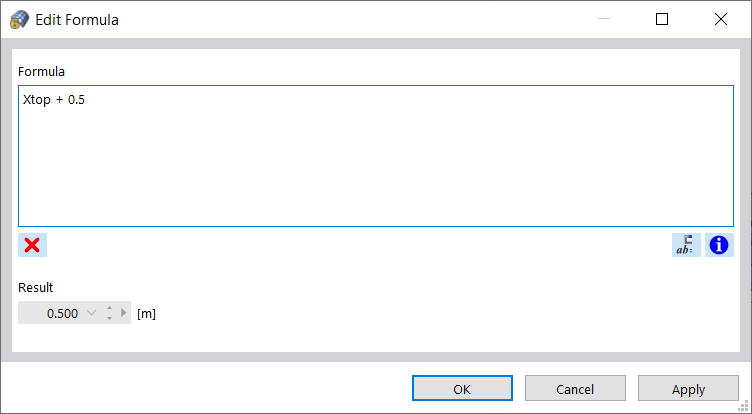

Inserire la formula nella casella di testo ' Formula ' . Ad esempio, l'equazione nell'immagine image033161 Modifica formula mostra che questa distanza è calcolata come il valore del parametro 'Xabove' aggiunto a 0,5 m. Poiché 'Xoben' era inizialmente impostato su 0, l'equazione è 0,5 m.
Ciò significa che la distanza tra il nodo nr. 5 e il nodo iniziale dell'asta nr. 2 rimane 0,5 m.
L'input parametrico ha il vantaggio che se un parametro viene modificato nell'elenco dei parametri, i risultati di tutte le formule che utilizzano questo parametro vengono modificati. Quindi, se riapri l'elenco 'Parametri globali' e imposti il valore di 'Xup' su 0,1 m, cambierà anche la distanza tra il nodo e il nodo iniziale dell'asta. Pertanto, la distanza del nodo 5 dal nodo 2 viene automaticamente modificata in 0,6 m (Xabove + 0.5).
Inserisci proprietà dell'oggetto nella formula

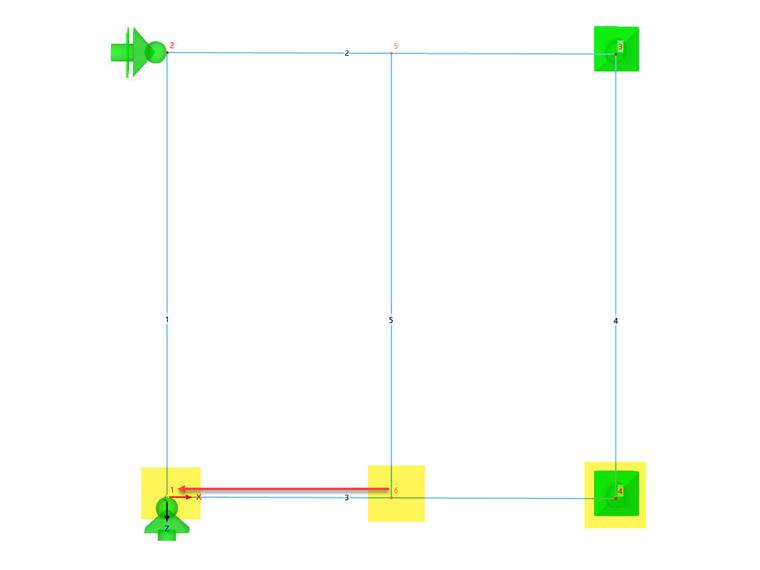

Un altro modo per trarre vantaggio dall'editor formula è aggiungere una proprietà oggetto alla formula. Ciò è mostrato calcolando la distanza dal nodo # 6 al nodo iniziale dell'asta # 3. L'obiettivo è definire la posizione del nodo # 6 in relazione all'inizio dell'asta in modo che sia sempre in relazione al nodo # 4. Cioè, se il nodo 4 viene spostato, anche la posizione del nodo 6 viene modificata automaticamente.

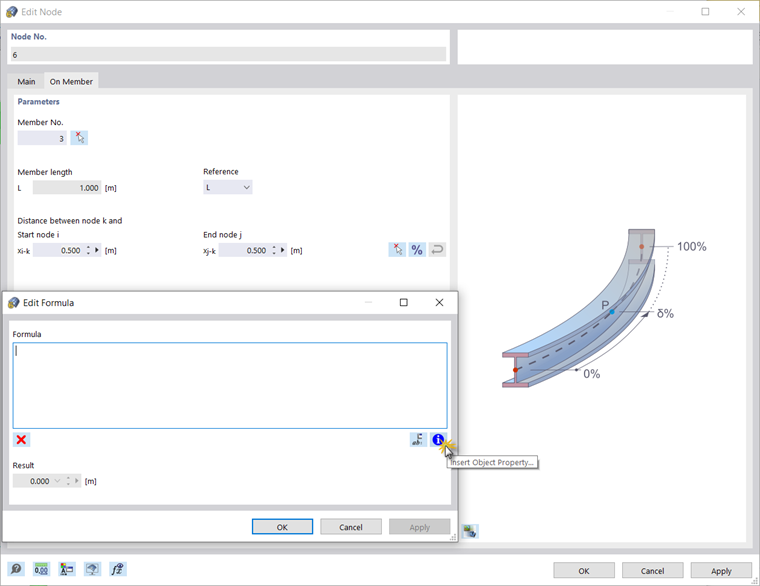

Aprire l' editor della formula nella finestra di dialogo ' Modifica nodo ' per il nodo nr. 6 (vedi immagine image033157 Modifica nodo nr. 5 ). Quindi, fare clic sul pulsante
.

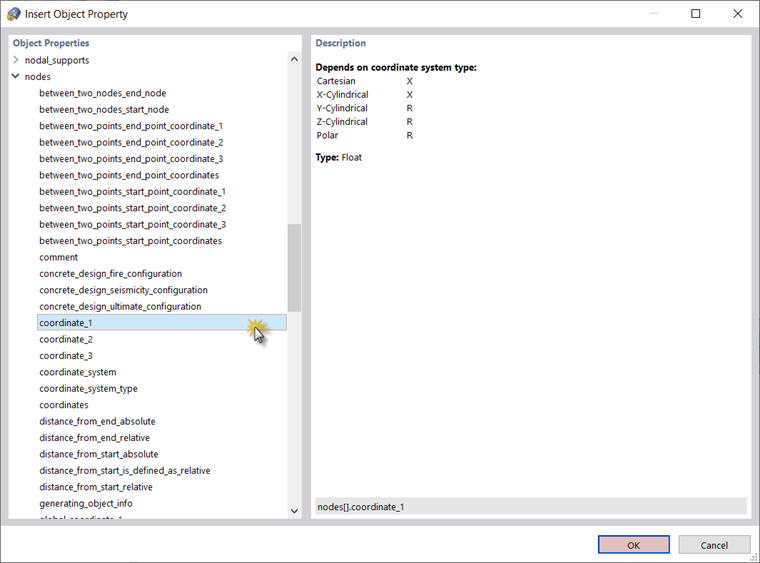

C'è un ampio elenco di proprietà di oggetti incluse le sottocategorie tra cui scegliere. Selezionare la proprietà desiderata, in questo caso coordinata_1 (cioè la coordinata cartesiana X di un nodo). Ciò consente di mettere in relazione la posizione del nodo # 6 alla coordinata X di un altro nodo (in questo caso, nodo # 4).

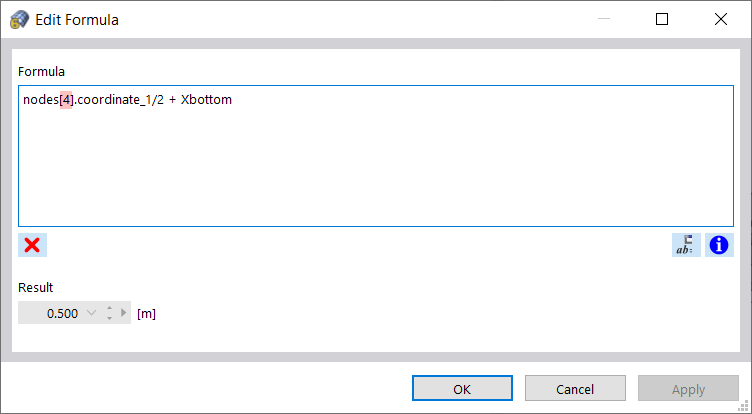

Inserire il numero del nodo 4 tra parentesi quadre nella formula. In questo esempio, la 'coordinata_1' del nodo 4 è inclusa nella formula: Se il nodo 4 viene spostato e la sua coordinata X viene modificata, anche la posizione del nodo 6 sarà modificata automaticamente.
