Za pomocą parametrów zdefiniowanych we wzorach można teraz definiować wartości liczbowe. Najpierw należy zdefiniować odległość węzła 5 od początkowego węzła pręta 2 za pomocą wzoru.

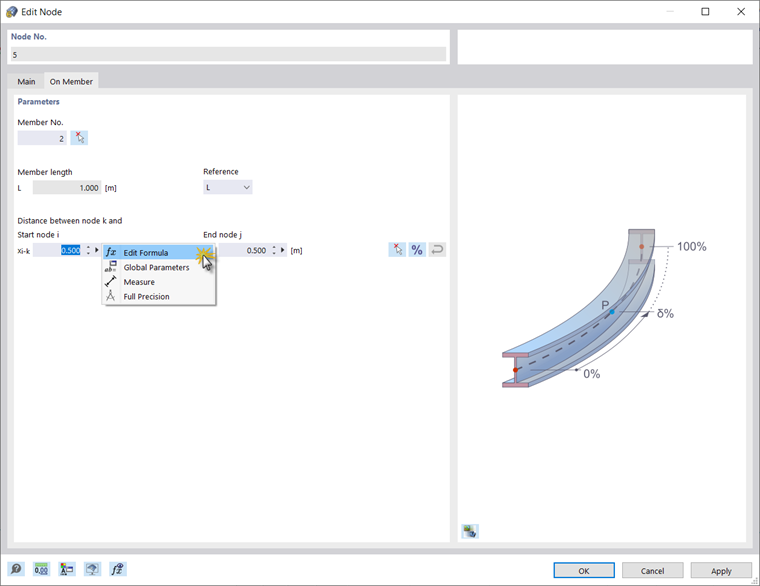

W tym celu należy otworzyć okno dialogowe ' Edytuj węzeł ' węzła 5. Ponieważ pojedynczy pręt został podzielony przez węzeł pośredni, bezwzględna odległość między wygenerowanym węzłem a węzłami początkowym i końcowym wynosi 0,5 m. Ponieważ odległość między wybranym węzłem a węzłem początkowym pręta powinna być zdefiniowana za pomocą wzoru, należy wybrać z listy opcję ' Edytuj wzór '.
Wskazówka
Za pomocą przycisku
można określić, czy wartość ma być wprowadzona jako wartość bezwzględna, czy jako odległość względna (w%).

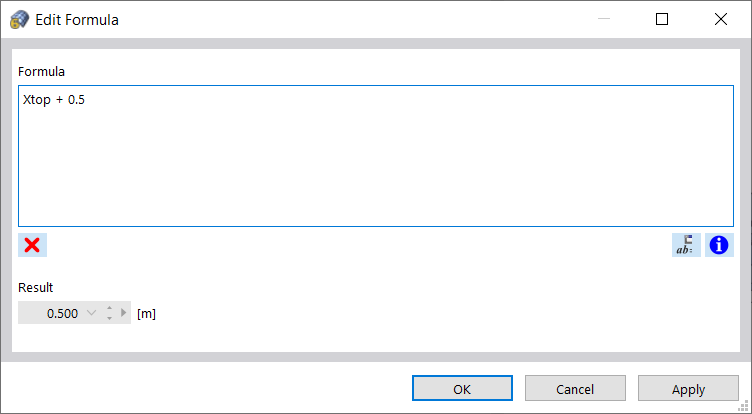

Wprowadź wzór w polu tekstowym ' Wzór ' . Na przykład z równania w image image033161 Edytuj wzór wynika, że odległość ta jest obliczana jako wartość parametru 'Xabove' dodana do 0,5 m. Ponieważ 'Xoben' został początkowo ustawiony na 0, równanie wynosi 0,5 m.

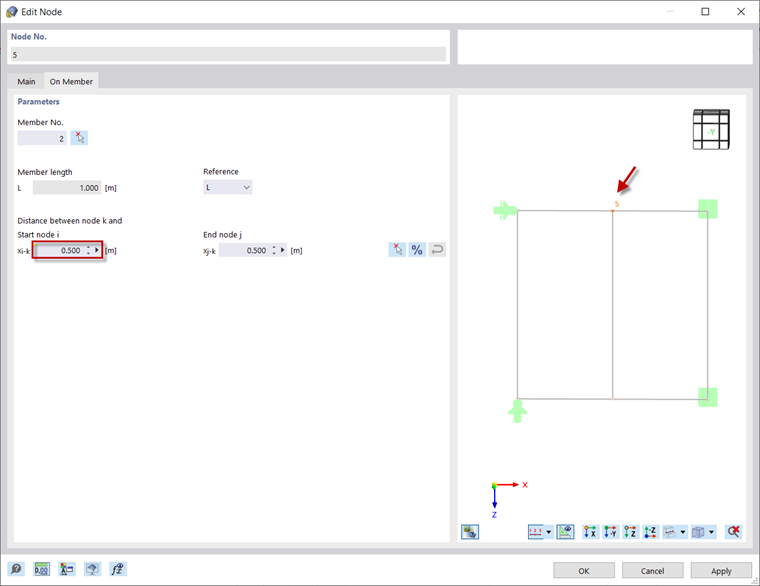

Oznacza to, że odległość między węzłem nr 5 a początkowym węzłem pręta nr 2 wynosi 0,5 m.

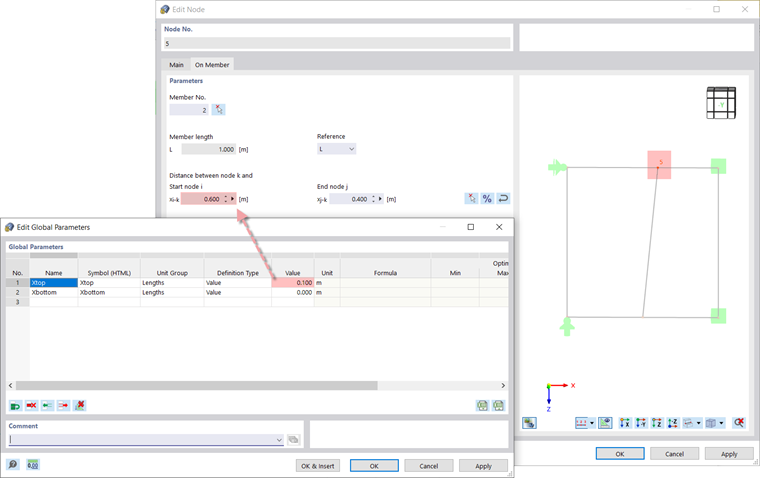

Sparametryzowane dane wejściowe mają tę zaletę, że w przypadku zmiany parametru na liście parametrów, wyniki wszystkich formuł, które wykorzystują ten parametr, są dostosowywane. Jeśli więc ponownie otworzysz listę 'Parametry globalne' i ustawisz wartość 'Xup' na 0,1 m, odległość od węzła do węzła początkowego pręta również ulegnie zmianie. Dlatego odległość węzła 5 od węzła 2 jest automatycznie zmieniana na 0,6 m (Xabove + 0,5).
Wstaw właściwość obiektu do wzoru

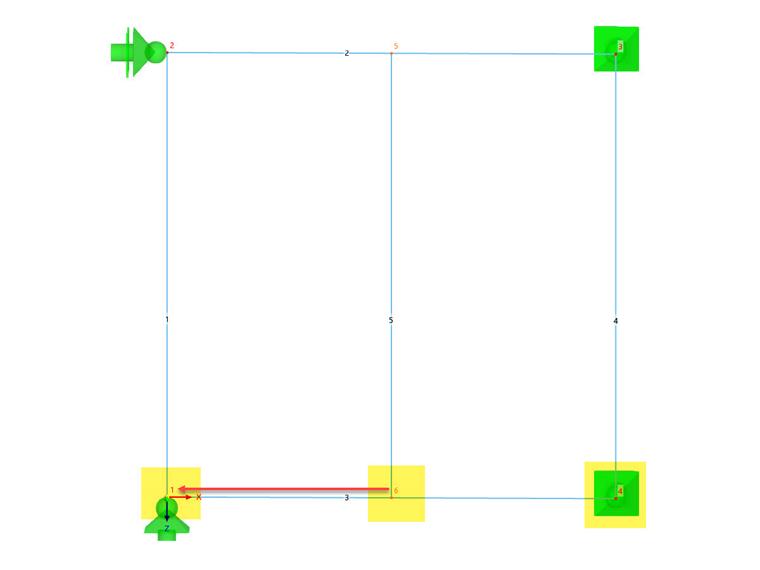

Innym sposobem wykorzystania edytora formuł jest dodanie do formuły właściwości obiektu . Jest to pokazane poprzez obliczenie odległości od węzła nr 6 do węzła początkowego pręta nr 3. Celem jest zdefiniowanie położenia węzła nr 6 względem początku pręta w taki sposób, aby zawsze znajdował się względem węzła nr 4. Oznacza to, że jeśli węzeł 4 zostanie przesunięty, położenie węzła 6 jest również automatycznie dostosowywane.

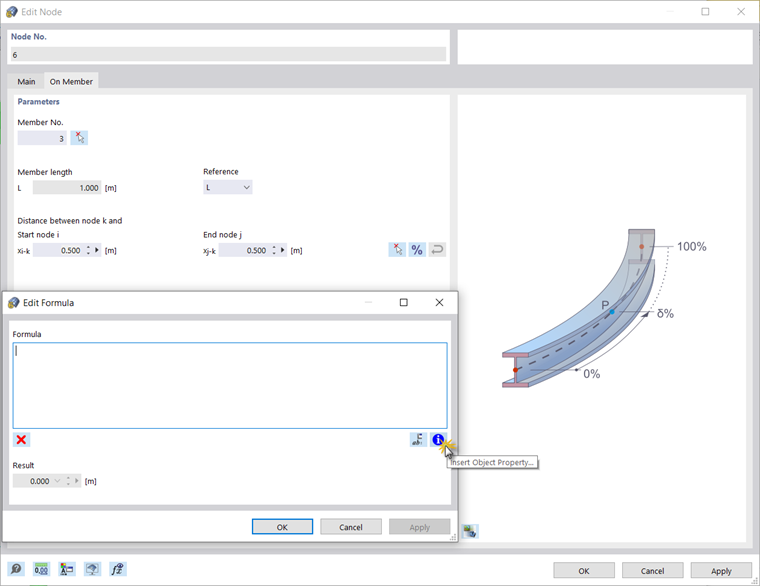

Otworzyć edytor formuł w oknie dialogowym ' Edytuj węzeł ' dla węzła nr. 6 (patrz image image033157 Edytuj węzeł nr 5 ). Następnie kliknij przycisk
.

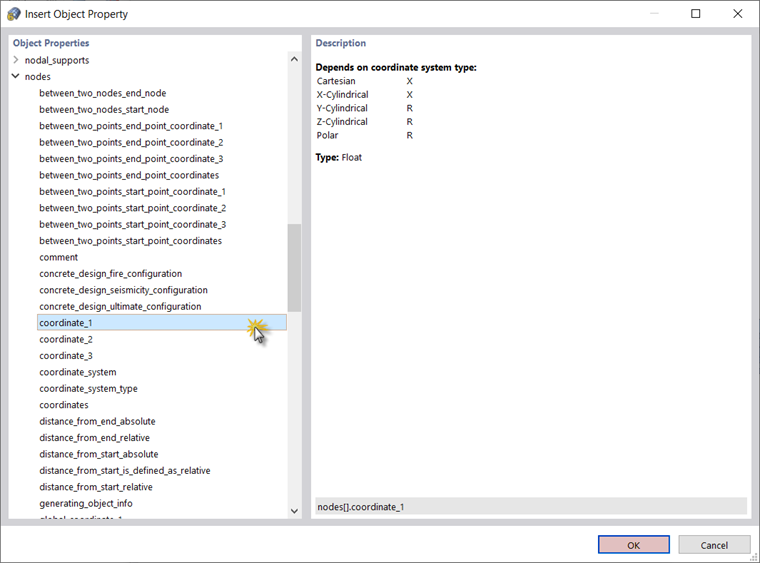

Istnieje obszerna lista właściwości obiektów, w tym podkategorie do wyboru. Wybrać żądaną właściwość, w tym przypadku współrzędną_1 (kartezjańską współrzędną X węzła). Umożliwia to powiązanie położenia węzła nr 6 ze współrzędną X innego węzła (w tym przypadku węzła nr 4).

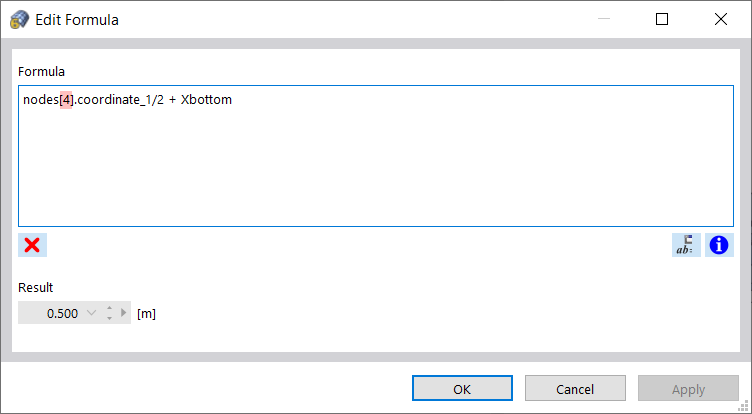

Numer węzła 4 należy wprowadzić do wzoru w nawiasach kwadratowych. W tym przykładzie 'współrzędna_1' węzła 4 jest uwzględniona we wzorze: Jeżeli węzeł 4 zostanie przesunięty, a jego współrzędna X zostanie zmieniona, położenie węzła 6 również zostanie automatycznie dopasowane.
