Qui puoi scaricare il modello degli elementi della trave reticolare e aprilo con il software di calcolo EF RFEM.
Questo modello è utilizzato nel webinar gratuito "Ottimizzazione del modello utilizzando l'intelligenza artificiale (AI) in RFEM 6" dal 24 marzo 2022 (in inglese, 22 marzo 2022, in tedesco).
Modello utilizzato in

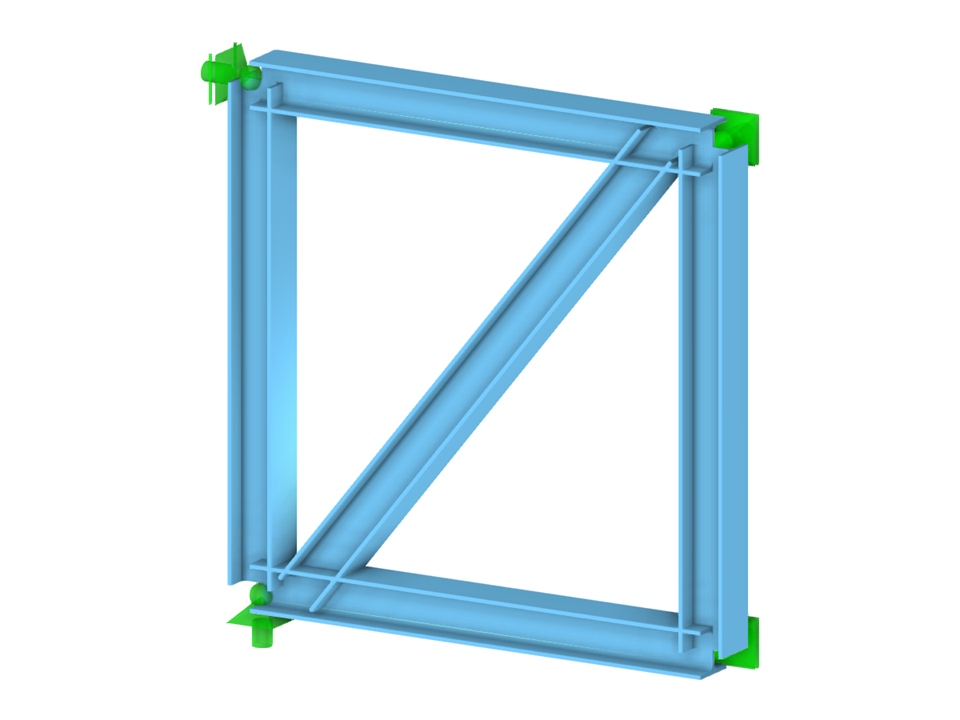

Elemento di trave reticolare
| Numero di nodi | 6 |
| Numero di linee | 5 |
| Numero di aste | 5 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 4 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,088 t |
| Dimensioni (metriche) | 1.000 x 1.000 x 0.000 m |
| Dimensioni (imperiali) | 3.28 x 3.28 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
