Konzola
Konzola je užitečná pro zadávání a spouštění příkazů nebo pro provádění kontrolních výstupů. Konzolu otevřete kliknutím na příslušnou položku v hlavní nabídce "Zobrazit" nebo kliknutím na tlačítko
v panelu nástrojů.

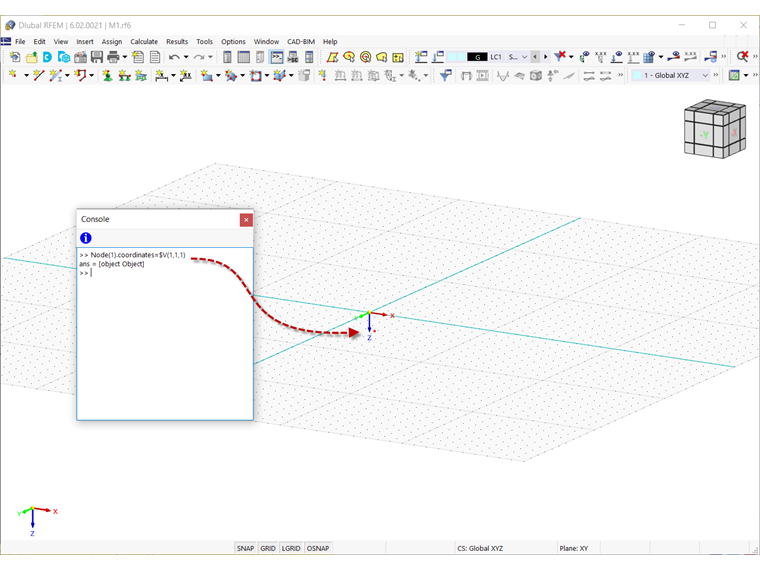

Příkazy lze zadávat a spouštět přímo v konzole. Vkládání funkcí a vlastností objektů usnadňuje automatické doplňování. Tím se také zabrání chybám v zadávání a syntaxi. Například obrázek Provádění příkazů v konzole ukazuje, jak zadat uzel se souřadnicemi X = 1, Y = 1, Z = 1. Nakonec provedeme příkaz definovaný v konzole pomocí klávesy Enter.
V konzole lze také vložit libovolné vlastnosti objektu jako reference pro příkazy. Pomocí tlačítka
lze v dialogu zobrazit požadované vlastnosti objektu. Dvojitým kliknutím nebo kliknutím na tlačítko OK pak převezmeme vlastnosti objektu do konzoly.
Správce skriptů
Správce skriptů umožňuje organizovat složky a soubory skriptů. Správce skriptů lze otevřít pomocí položky v nabídce 'Zobrazit' nebo pomocí tlačítka
v panelu nástrojů. V kategorii Dlubal skripty najdete několik příkladů souborů skriptů vytvořených během instalace. Ve složce 'includes' tam také najdete knihovnu funkcí, které můžete použít ve svém skriptu pomocí příkazu 'include()'.
Pravým tlačítkem myši klikněte na složku, do které chcete skript uložit. Poté v místní nabídce vybereme položku Nový skript.

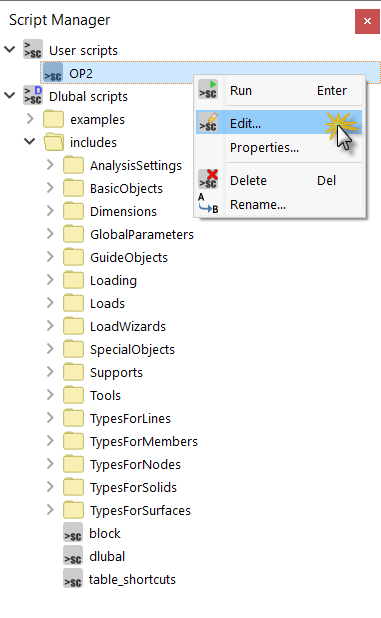

V našem příkladu se nový skript nazývá OP2 a je k dispozici po vytvoření v uživatelských skriptech. Chcete-li jej upravit, klikněte na něj pravým tlačítkem myši a vyberte příkaz Upravit skript.

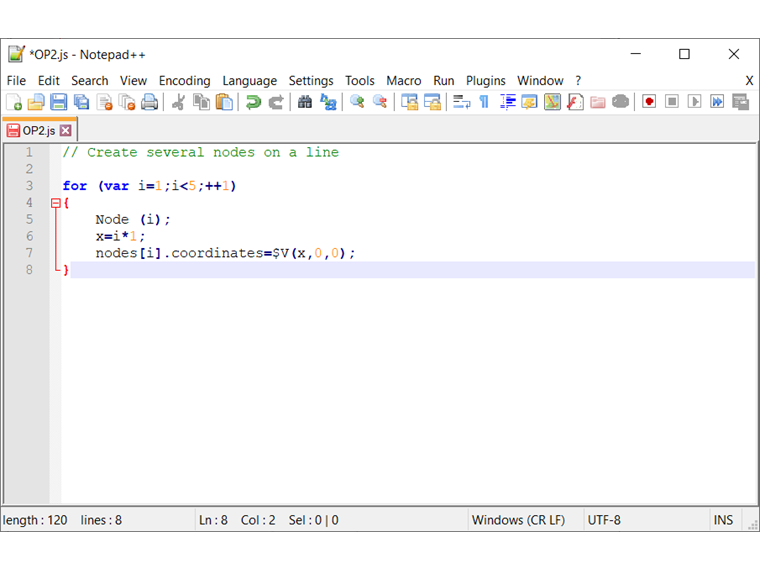

Přestože v tomto webináři používáme program Notepad++, lze skripty v programu RFEM 6 upravovat pomocí libovolného jiného editoru. Obrázek 02 například ukazuje, jak lze upravit skript pro vytvoření několika uzlů na vedení. Podle příkazu ve skriptu se každý 1 m vytvoří uzel ve směru X až do i, což je v tomto případě 5.

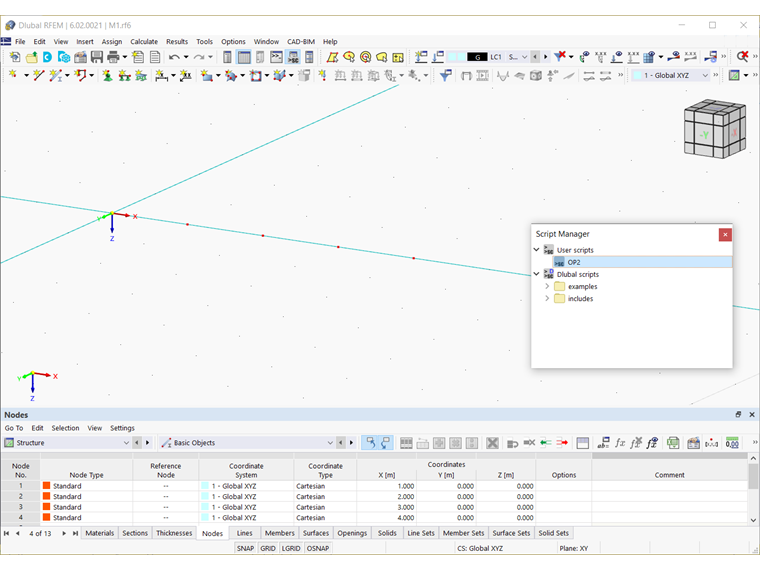

Nezapomeňte skript uložit. V seznamu uživatelských skriptů lze poklepáním na skript zobrazit vytvořené prvky v pracovním okně programu RFEM.
