Оптимизация затрат

При работе с параметризованными моделями и блоками также возможна оптимизация по минимальным затратам . В этой главе вы узнаете, как провести такую оптимизацию.

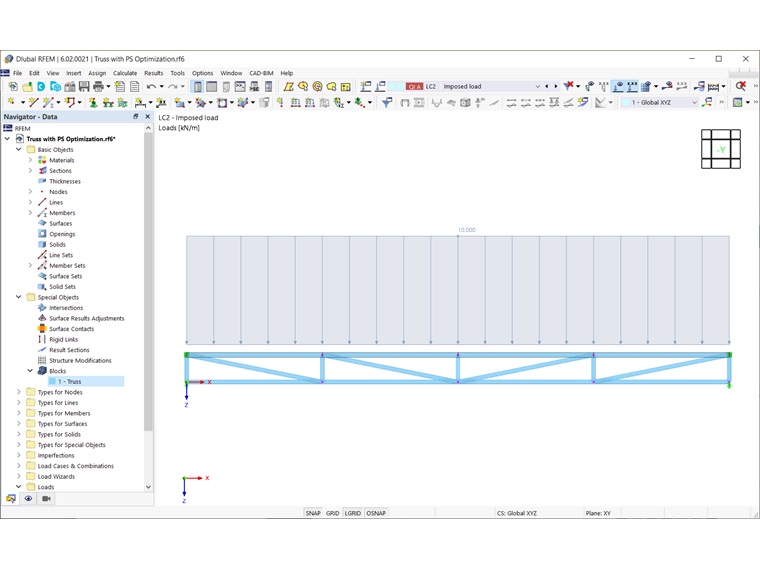

Модель, показанная на изображении image033757 Ферма , используется в качестве примера. Следующие значения должны быть оптимизированы:

  • Количество ячеек
  • Высота элемента фермы
  • Сечения

В списке глобальных параметров количество ячеек и высота фермы задаются как глобальные параметры .

Инфо

Вы можете открыть список глобальных параметров с помощью меню Edit → Global Parameters .

Чтобы оптимизировать сечения , откройте диалоговое окно «Изменить сечение» и установите флажок « Оптимизация » в разделе «Параметры».

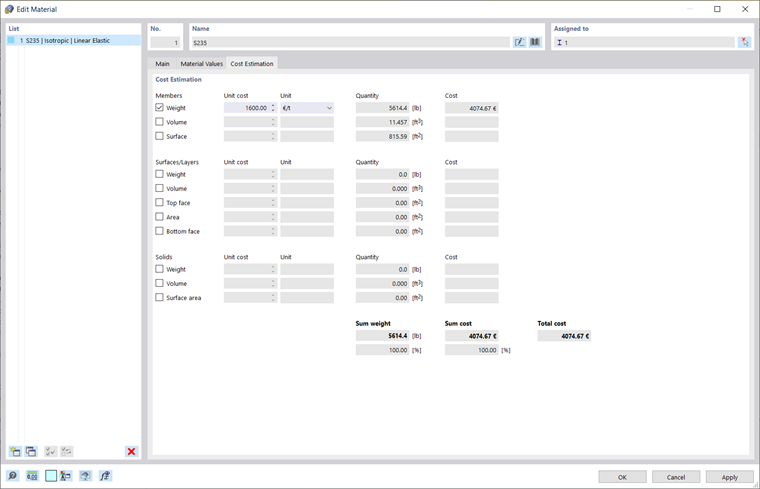

Поскольку оптимизация основана на затратах, необходимо оценить затраты перед выполнением оптимизации. Это делается в соответствии с процедурой, описанной в главе Оценка стоимости .

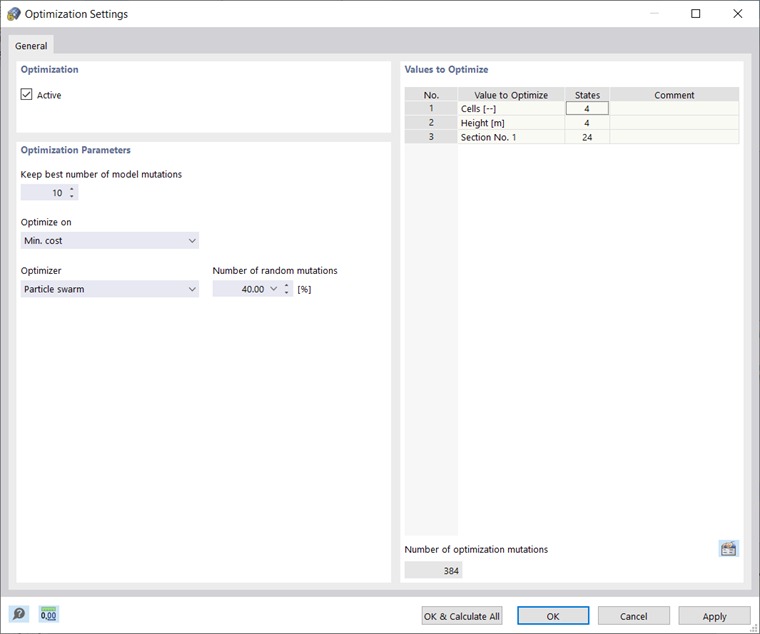

Вы можете получить доступ к настройкам оптимизации в программе, используя меню «Рассчитать». Как показано на изображении image033761 Параметры оптимизации , необходимо оптимизировать количество ячеек , высоту фермы и сечения . Поскольку оптимизация должна определить наиболее рентабельный вариант, " В примере используется оптимизация роя частиц (PSO) и устанавливается количество случайных мутаций равным 40% от общего числа.

Инфо

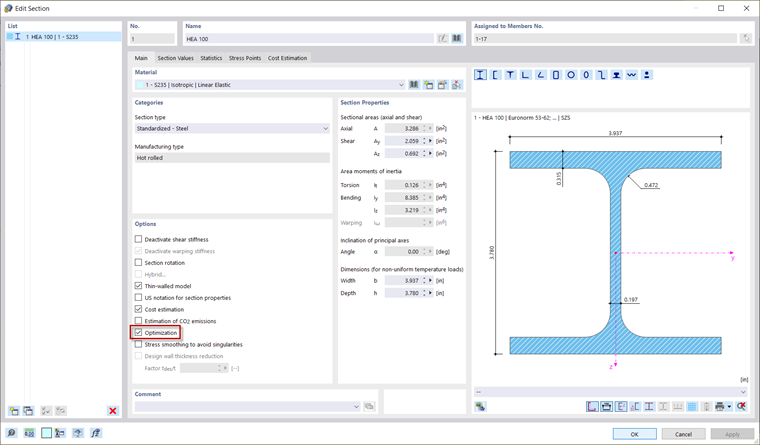

Поперечное сечение является только частью таблицы 'Оптимизируемые значения ', если на основной вкладке окна' Изменить сечение ' активирована опция оптимизации (см. изображение image033760 Оптимизация сечения ).

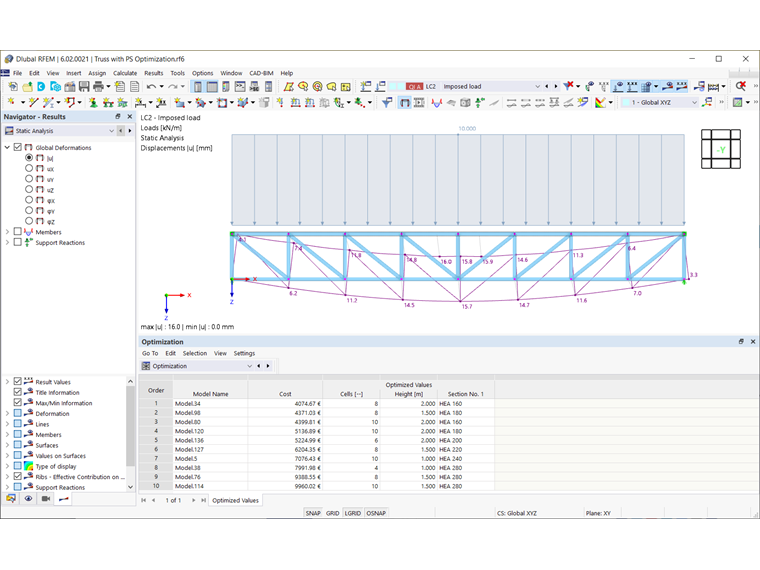

После оптимизации сечений, количества ячеек и высоты фермы программа отображает список изменений (вариантов) модели. В нем вы найдете решающие результаты оптимизации и соответствующее присвоение значений параметрам оптимизации. Этот список отсортирован по убыванию: Вверху отображается предполагаемое лучшее решение, то есть вариант, наиболее близкий к критерию оптимизации ' Минимальные затраты '. Таким образом, вы можете увидеть затраты на изменение отдельных параметров и определить оптимальные значения для соответствующих параметров.
