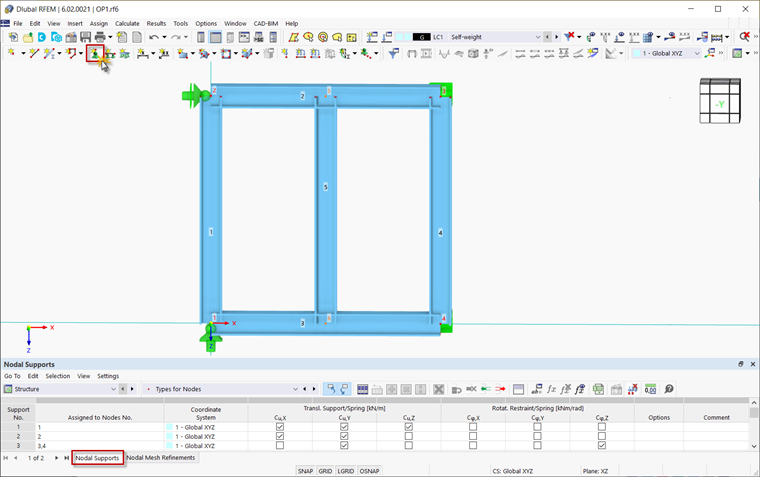

на панели инструментов. Затем сопоставьте узловые опоры с узлами 1, 2, 3 и 4 . Подробности определения опоры можно найти в таблице ' Узловая опора ', которая показана на изображении image033145 Определение узловой опоры .
Определение узловых опор
Исходная глава
..png?mw=320&hash=bd2e7071b02d74aef6228d22c4b83867d2d7e1a5)
Длительность: 00:00:22 min
Длительность: 00:00:12 min
Длительность: 00:07:14 min
Длительность: 00:04:01 min
Длительность: 01:03:54 min
Длительность: 00:12:08 min
Длительность: 00:01:15 min
Длительность: 00:01:20 min
Длительность: 00:00:35 min
![Основные формы мембранных конструкций [1]](/ru/webimage/009595/2419508/01-png.png?mw=512&hash=fe42d914122820fe3c92f9595d4d91afce8a2c07)
В данной статье рассматриваются такие специфические аспекты проектирования мембранных конструкций, к которым предъявляются особые требования, такие как поиск формы и создание раскройных форм. Неотъемлемой частью проектирования данных конструкций является поиск подходящих предварительно напряженных форм и создание раскройных форм. В тексте кратко описаны два основных процесса расчета мембранных конструкций. Цель состоит в том, чтобы проиллюстрировать их физические свойства и продемонстрировать отдельные положения с помощью практических примеров.
Ветрозащитные конструкции - это особые типы тканевых конструкций, которые защищают окружающую среду от вредных химических частиц, уменьшают ветровую эрозию и помогают поддерживать ценные источники. RFEM и RWIND используются для расчёта ветровой конструкции как одностороннего взаимодействия жидкости с конструкцией (FSI).
В этой статье показано, как проектировать ветрозащитные конструкции с помощью RFEM и RWIND.
В этой статье показано, как проектировать ветрозащитные конструкции с помощью RFEM и RWIND.

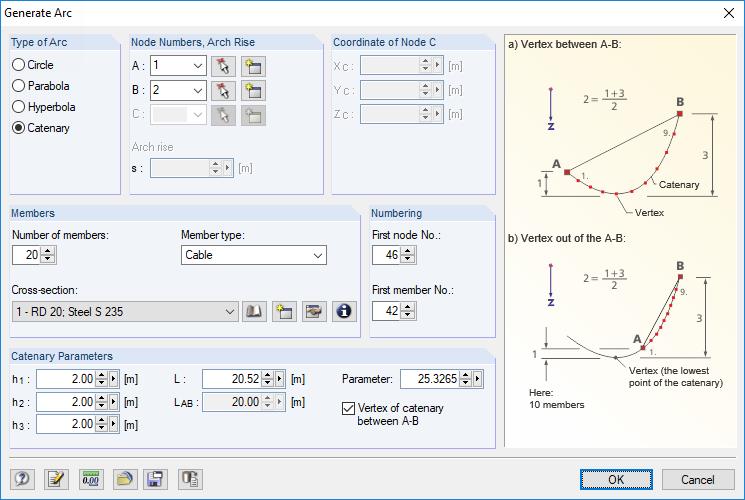

RFEM und RSTAB können als Vertreter der allgemeinen Stab- beziehungsweise FEM-Programme eine Vielzahl von Teilgebieten des Bauwesens abdecken. So ist auch die Bemessung von Seiltragwerken in beiden Software-Lösungen möglich. Im Folgenden sollen einige Modellierungs- und Bemessungshilfen vorgestellt werden.
Канатные и мембранные элементы считаются очень тонкими и эстетичными конструкциями. Отчасти очень сложные формы с двойной кривизной можно найти с помощью подходящих алгоритмов поиска формы. Одним из возможных решений является поиск формы через равновесие между поверхностным напряжением (заданное предварительное напряжение и дополнительные нагрузки, например, собственный вес, давление и т.д.) и заданными граничными условиями.
.png?mw=350&hash=29ff6920520b9e14dadb8a84c38d4028b822a736)
_3.jpg?mw=350&hash=6831ba094e54512b3726fc611ff1b3a3f24436b7)
При активации флажка 'Топология на форме поиска формы' в Навигаторе проектов - Отображение, изображение модели оптимизируется на основе геометрии поиска формы. Таким образом, будут, например, нагрузки всегда отображаться в соответствии с деформированной конструкцией.

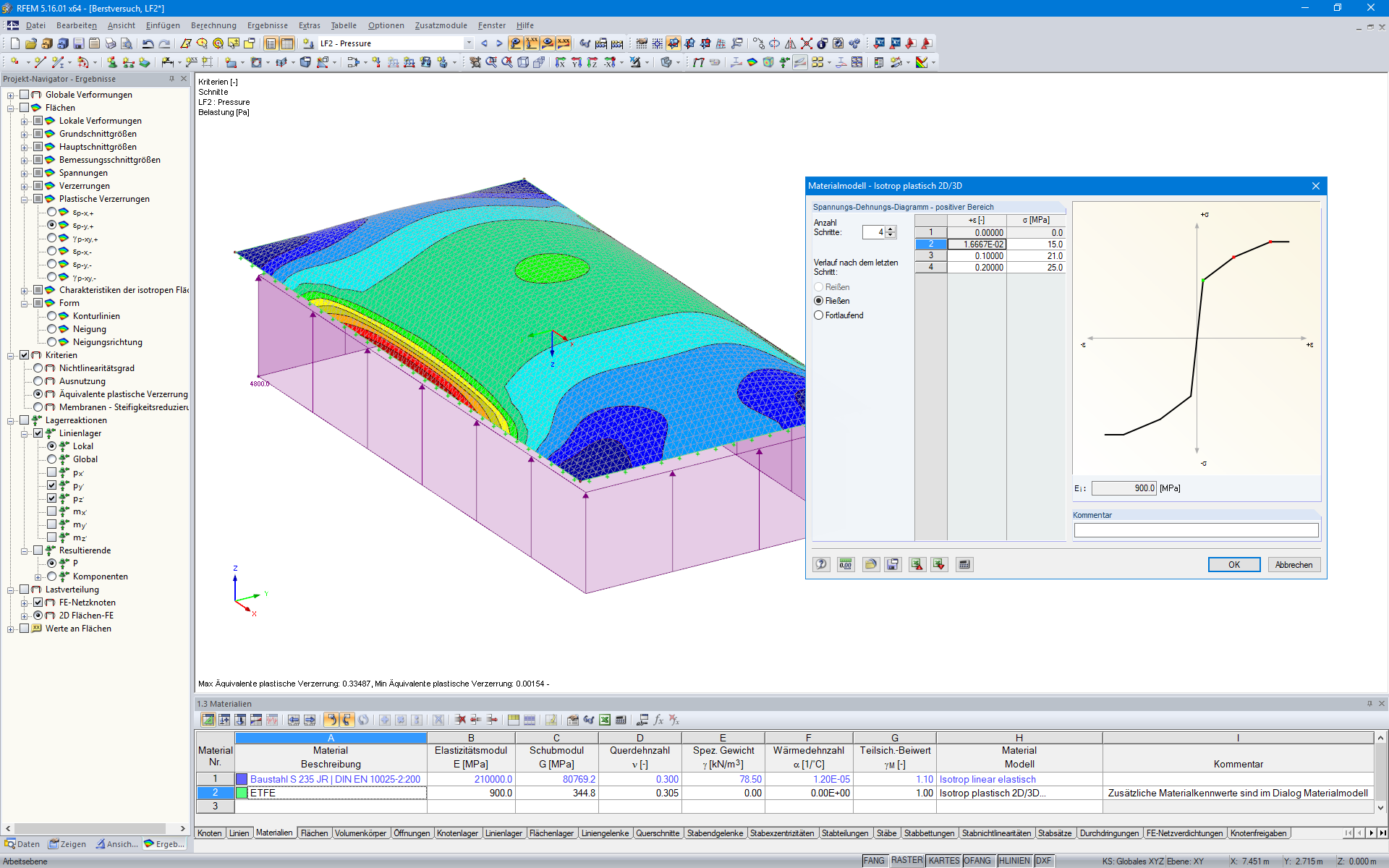

В программе RFEM предлагается возможность соединить поверхности с жесткостью типа «Мембрана» или «Мембранно-ортотропная» с моделями материала «Изотропная нелинейная упругая 2D/3D» и «Изотропная пластическая 2D/3D» (модуль Дополнительный модуль RF-MAT NL для RFEM 5 erforderlich).
Эта функция позволяет, например, моделировать работу нелинейной деформации плёнок ETFE.
Результатами процесса поиска формы являются новая форма и соответствующие внутренние силы. Обычные результаты, такие как деформации, силы, напряжения и другие могут быть изображены в случае RF FORM FINDING.
Эта предварительно напряженная форма доступна в качестве исходного состояния для всех других загружений и сочетаний нагрузок при расчете конструкции.
Для упрощения задания загружений может быть использовано преобразование NURBS (параметры расчета/поиск формы). Эта функция перемещает исходные поверхности и канаты на место после поиска формы.
Используя точки сетки поверхностей или задающие узлы поверхностей NURBS, произвольные нагрузки могут быть расположены в выбранных частях конструкции.

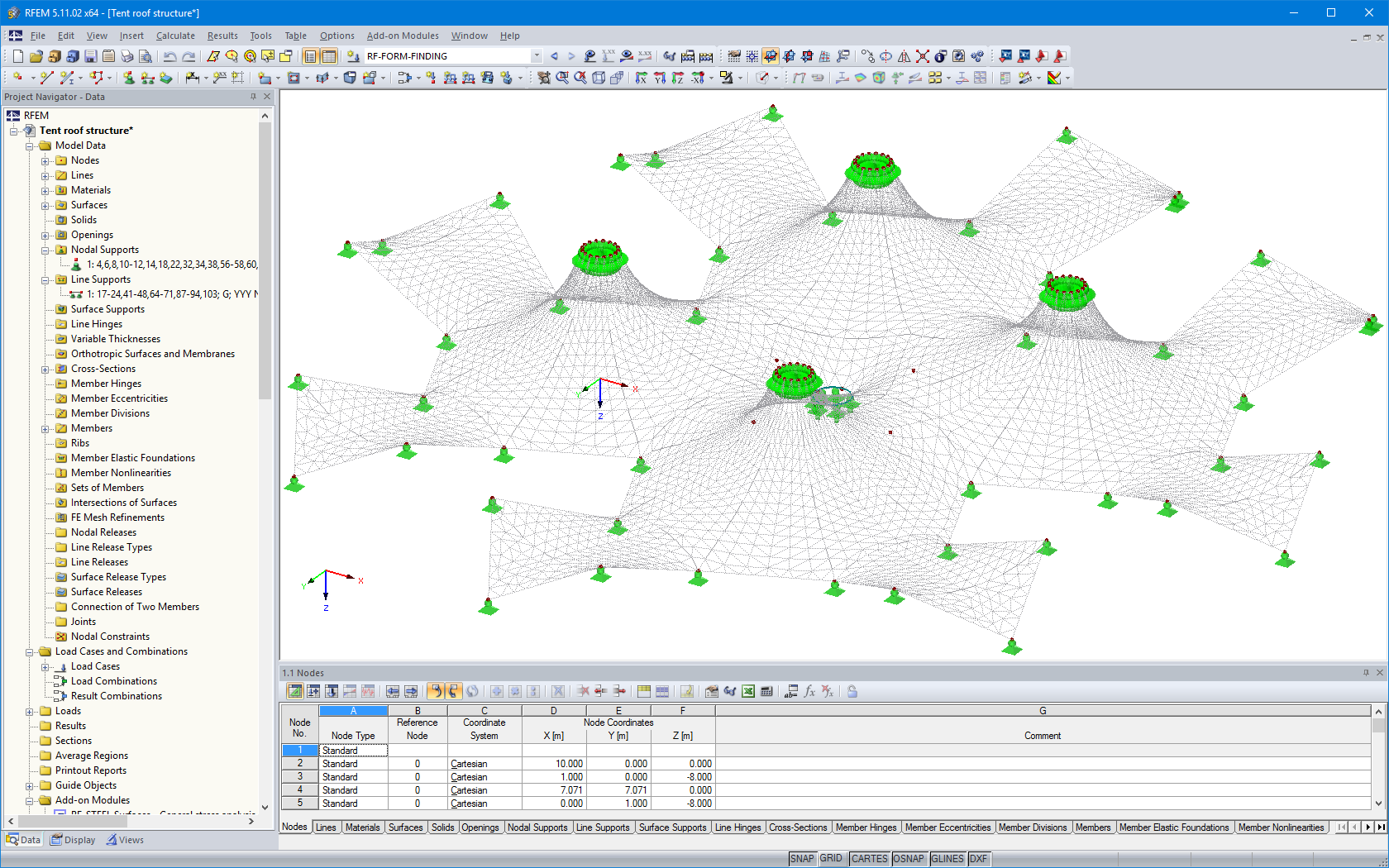

Функцию поиска формы можно активировать в диалоговом окне Основные данные, во вкладке Опции. Предварительные напряжения (или геометрические требования для стержней) можно задать в параметрах для поверхностей и стержней. Процесс поиска формы затем выполняется с помощью расчета случая в модуле RF-FORM-FINDING.
Последовательность действий:
- Создание модели в программе RFEM (поверхности, балки, ванты, опоры, задание материала и т.д.)

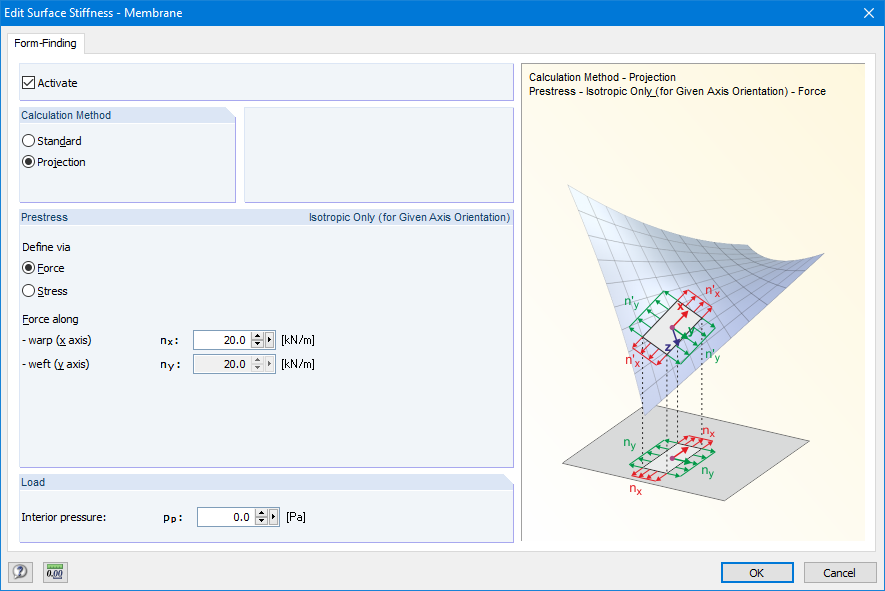

- Настройка требуемого предварительного напряжения для мембран и силы или длины/провисания для стержней (например, каната)
- Возможность учета других нагрузок в процессе поиска формы в специальных загружениях, связанных с поиском формы (собственный вес, давление, вес стального узла и т.д.)
- Настройка нагрузок и сочетаний нагрузок для последующего расчета конструкций
Хотя я смоделировал две идентичные системы, я получил разную форму. Почему это так?
После расчета в дополнительном модуле RF-FORM-FINDING мне кажется, что стержни так и остались недеформированными. What did I wrong?
Можно ли экспортировать определенную раскройную форму?
Как смоделировать подвесную мембранную конструкцию кровли с линейными опорами?
Как смоделировать шатровую крышу с двумя конусами?
Как можно в программе RFEM смоделировать воздухоопорный объект?
