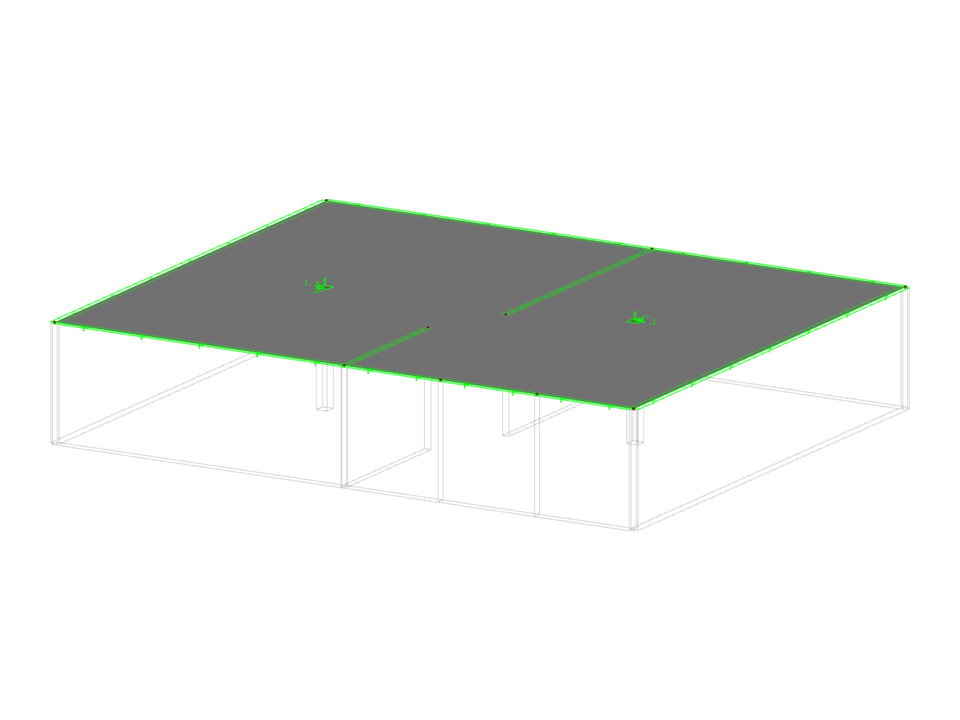

Lastra di cemento armato con supporto elastico
  • Descrizione
  • Recensioni (0)

Questo modello dimostra, in modo pratico, come l'uso mirato di vincoli nodali e soluzioni elastiche possa evitare concentrazioni di tensione in vincoli nodali e lineari. L'analisi si concentra su tipiche singolarità generate da metodi FE in piastre in calcestruzzo e illustra la gestione di carichi puntuali e nodali. La rappresentazione mette in evidenza aree di supporto critiche e distribuzioni di carico, integrando con precisione parametri essenziali come la singolarità. La visualizzazione spiega inoltre come concetti di supporto elastico, in combinazione con vincoli lineari definiti, possano contribuire alla verifica dei risultati.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Piastra in calcestruzzo con vincolo elastico

Numero di nodi 12
Numero di linee 10
Numero di superfici 1
Numero di casi di carico 5
Nr. di combinazioni di carico 16
Nr. di combinazioni di risultati 1
Dimensioni (metriche) 16.000 x 13.000 x 0.526 m
Dimensioni (imperiali) 52.49 x 42.65 x 1.73 feet
Versione del programma 5.25.01

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
