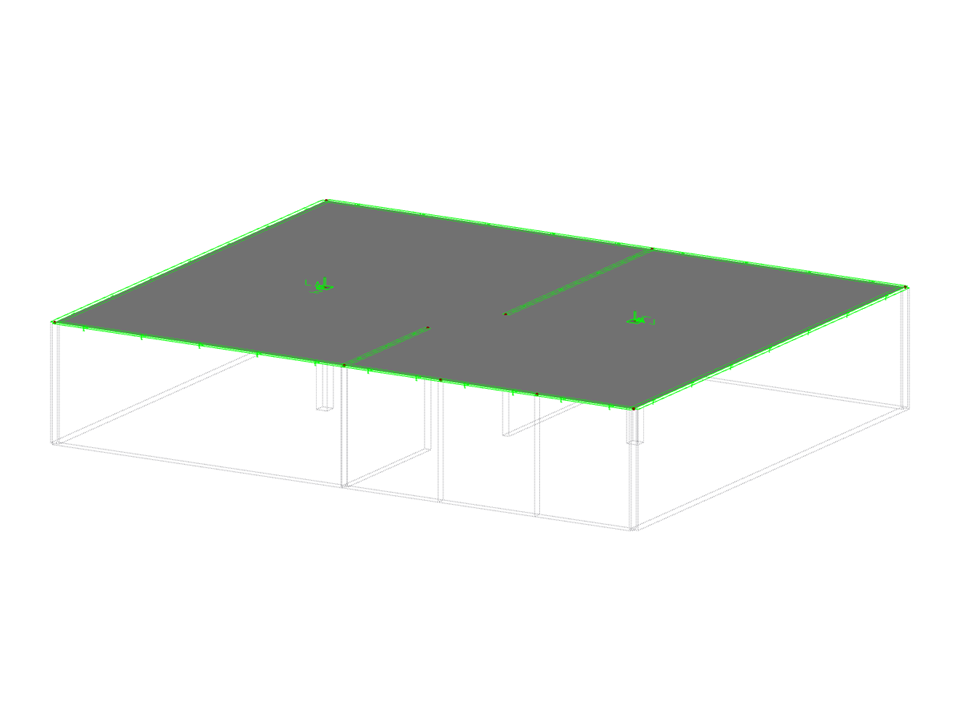

弹性支座混凝土板
节点数目: | 12 |
线的数目 | 10 |
杆件数目: | 0 |
面的数目: | 1 |
实体数目 | 0 |
荷载工况数目 | 5 |
荷载组合数目 | 16 |
结果组合数目 | 1 |
总重量 | 124,784 t |
翘曲区域尺寸 | 16.000 x 0.000 x 13.000 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
![Verlauf der Hauptschnittgröße v_max,b in einer Deckenplatte](/zh/webimage/008616/2457095/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
在 RF-PUNCH Pro 中可以对墙角和墙端部进行冲切验算。 冲切荷载是计算的基础,由 RFEM 自动计算得出。 由 RFEM 计算得出的面内力可能会受到奇异点位置的影响,这对确定墙角或墙端部的冲切荷载也会产生不利影响。 本文介绍了如何将这种不利影响降低到最小化的方法。
![奇异性和对策的示例显示](/zh/webimage/009295/2417977/01-en-png.png?mw=512&hash=e5b08a40fd9a5a16825be6182b3138f78627561e)
应力奇异性(singlarties)是指随着网格划分不断细化,应力也不断增大的现象就是应力奇点或区域。 其原因是由于有限元方法 FEA 的理论基础决定的。 Theoretisch betrachtet konzentrieren sich dabei die Steifigkeit und/oder die Beanspruchung in unendlicher Größe auf einen infinitesimal kleinen Bereich.
![使用平均区域进行结果评估](/zh/webimage/010487/2989574/EN_582.png?mw=512&hash=52dc3c39e3c266ffcf690fe165892879aa9726d1)
RFEM 5 bietet im Menü "Ergebnisse" → "Neuer Glättungsbereich" die Option einen Glättungsbereich zu definieren. Dabei kann zwischen einer rechteckigen, kreisförmigen oder elliptischen Form gewählt werden. Dieses Werkzeug kann beispielsweise verwendet werden, um Singularitäten durch Knotenlasten auf einen gewünschten Glättungsbereich zu "verschmieren".
![使用平均内力进行设计](/zh/webimage/010385/2958942/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
Die geglätteten Schnittgrößen aus zuvor definierten Glättungsbereichen können auch zur Bemessung von Betonflächen herangezogen werden. Dazu wird im Modul RF-BETON Flächen die Schaltfläche [Details...] betätigt und die entsprechende Checkbox aktiviert. Wurden vorher keine Glättungsbereiche definiert, ist diese Funktion nicht zugänglich.
![功能 002828 | 楼板和墙体的抗火设计按照简化表格法](/zh/webimage/050837/3913957/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
在 RFEM 6 的混凝土设计模块中,可以根据简化表格法(EN 1992-1-2,章节 5.4.2,以及表 5.8 和 5.9)对钢筋混凝土墙和板进行抗火设计。
![功能 002826 | 冲切钢筋](/zh/webimage/050658/3902557/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
在“混凝土设计”模块中,您可以定义竖直抗冲切配筋。 在进行冲切设计时需要考虑这一点。
![功能 002691 | 柱的简化抗火验算按照 5.3.2,对于梁,按照 5.3.2到 5.6, EN 1992-1-2](/zh/webimage/044608/3639258/44608_EN.png?mw=512&hash=11fe02254090f730dd1ed077d6012d8b839e5b1f)
在混凝土设计模块中,您可以按照欧洲规范 EN 1992-1-2 对柱子(章节 5.3.2)和梁(章节 5.6)进行简化防火设计。
Für den vereinfachten Brandschutznachweis stehen Ihnen folgende Nachweise zur Verfügung:
- Stützen : Mindestquerschnittsabmessungen für Rechteck- oder Kreisquerschnitte nach Tabelle 5.2a sowie die Gleichung 5.7 für die Berechnung der Branddauer
- Balken : Mindestmaße und -achsabstände nach den Tabellen 5.5 und 5.6
Die Schnittgrößenermittlung für den Brandschutznachweis kann nach zwei Verfahren ermittelt werden.
- 1 Hier fließen die Schnittgrößen der außergewöhnlichen Bemessungssituation direkt in die Bemessung ein.
- 2 Hier werden mittels des Eta,fi (ηfi) Faktors die Schnittgrößen der Kaltbemessung abgemindert und werden dann in der Heißbemessung verwendet.
Weiterhin ist es möglich sich den Achsabstand nach Gl. 5.5 ermitteln zu lassen.
