Использование метода КЭ часто приводит к концентрации напряжений на узловых и линейных опорах. Эта модель показывает возможности работы с такими местоположениями сингулярности.

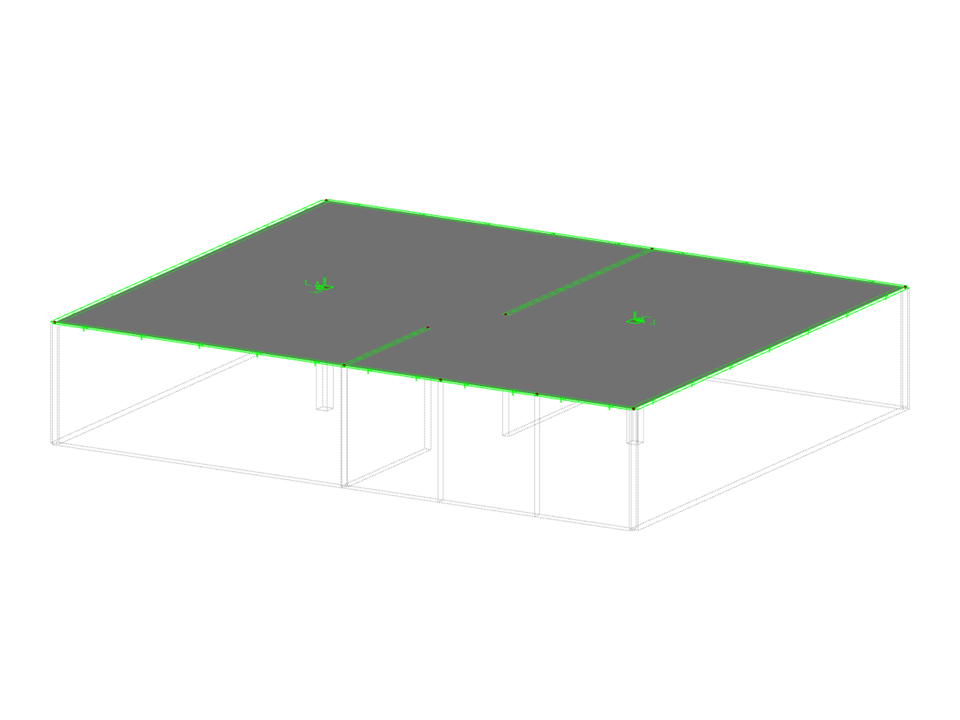

Бетонная плита с упругой опорой
Количество узлов | 12 |
Количество линий | 10 |
Количество стержней | 0 |
Количество поверхностей | 1 |
Количество тел | 0 |
Количество загружений | 5 |
Количество сочетаний нагрузок | 16 |
Количество расчетных сочетаний | 1 |
Общий вес | 124,784 t |
Размеры (метрические) | 16,000 x 0,000 x 13,000 m |
Размеры (имперские) | 52.49 x 0 x 42.65 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
