Este modelo demonstra, de forma prática, como a utilização direcionada de apoios de nó elásticos e soluções de mola pode evitar concentrações de tensões em apoios de nó e de linha. A análise foca nas singularidades típicas que surgem em placas de betão através de métodos de EF e ilustra como lidar com cargas pontuais e de nó. A representação destaca áreas críticas de apoio e distribuição de cargas, integrando com precisão parâmetros essenciais, como singularidade. A visualização explica ainda como conceitos de apoio elástico, em conjunto com apoios de linha definidos, contribuem para a segurança dos resultados.
5 estrelas | ||
4 estrelas | ||
3 estrelas | ||
2 estrelas | ||
1 estrela |

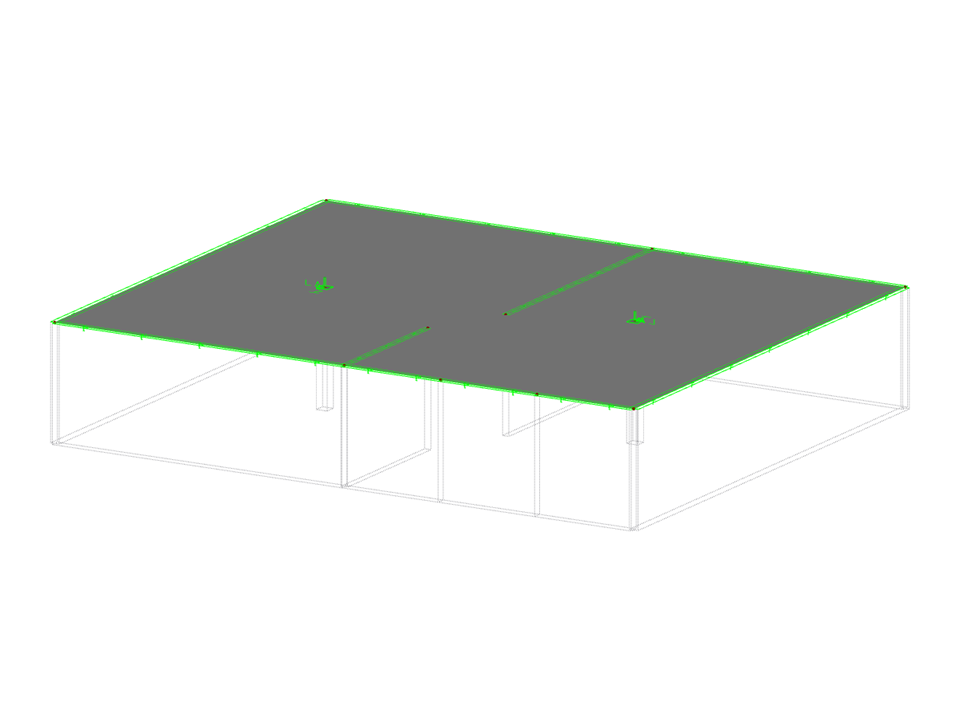

Laje de betão com apoio elástico
Número de nós | 12 |
Número de linhas | 10 |
Número de superfícies | 1 |
Número de casos de carga | 5 |
Número de combinações de cargas | 16 |
Número de combinações de resultados | 1 |
Dimensões (métricas) | 16,000 x 13,000 x 0,526 m |
Dimensões (imperial) | 52.49 x 42.65 x 1.73 feet |
Versão do programa | 5.25.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
