储能球体由11根围绕结构外皮的钢柱支撑。 柱子之间通过螺栓连接。 布置支座可以增加在风荷载和地震荷载作用下存储球体的水平稳定性。

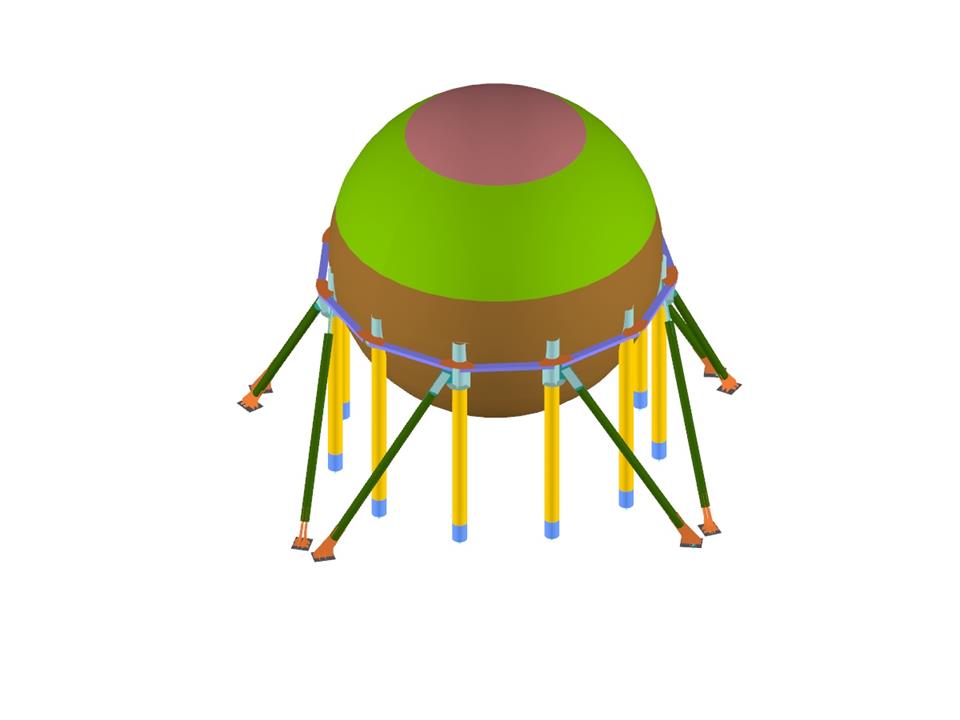

在结构设计软件RFEM中创建了3D模型。 所有的组成部分都作为面单元输入(球面包络,柱子,环,括号,支撑,节点板和其他构件)。 此外,还考虑了土-结构相互作用的弹性支座,该支座在每一个空间方向上传递深层基础的刚度。
Cedeti ingénierie
Hœrdt, France
www.cedeti-ingenierie.com
在结构设计软件RFEM中创建了3D模型。 所有的组成部分都作为面单元输入(球面包络,柱子,环,括号,支撑,节点板和其他构件)。 此外,还考虑了土-结构相互作用的弹性支座,该支座在每一个空间方向上传递深层基础的刚度。
Cedeti ingénierie
Hœrdt, France
www.cedeti-ingenierie.com
丁二烯球罐
无法下载
客户项目/只视图
节点数目: | 3636 |
线的数目 | 3324 |
杆件数目: | 894 |
面的数目: | 634 |
荷载工况数目 | 3 |
荷载组合数目 | 1 |
结果组合数目 | 4 |
总重量 | 506,772 t |
翘曲区域尺寸 | 30.695 x 30.603 x 25.273 m |
软件版本 | 5.07.13 |
