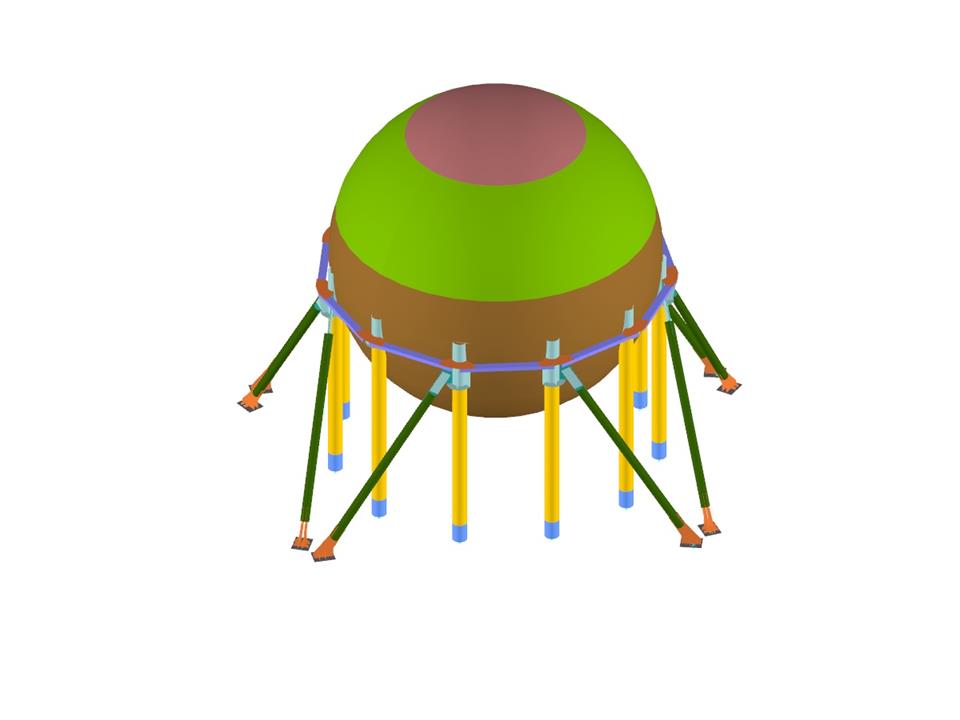

Der Kugeltank wird ausschließlich von elf Stahlstützen getragen, die auf die Hülle geschweißt sind. Die Stützen sind durch einen umlaufenden verschraubten Ring miteinander verbunden. Die Versteifungen gewährleisten die horizontale Stabilität des Kugeltanks bei Auftreten von Wind- und Erdbebenlasten.
Für die statische und dynamische Berechnung wurde ein 3D-Modell mit der FEM-Statiksoftware RFEM erstellt. Alle Komponenten wurden mit Flächenelementen modelliert (kugelförmige Hülle, Stützen, umlaufender Haltering, Versteifungen, Knotenbleche, Ankerplatten, ...). Die Bauwerk-Baugrund-Interaktion wurde ebenfalls im Modell berücksichtigt, indem elastische Stützen verwendet wurden, die die Steifigkeiten der Pfahlgründungen in alle Verschiebungsrichtungen übertragen.
Cedeti ingénierie
Hördt, Frankreich
www.cedeti-ingenierie.com
Butadien-Kugeltank
Anzahl Knoten | 3636 |
Anzahl Linien | 3324 |
Anzahl Stäbe | 894 |
Anzahl Flächen | 634 |
Anzahl Lastfälle | 3 |
Anzahl Lastkombinationen | 1 |
Anzahl Ergebniskombinationen | 4 |
Gesamtgewicht | 506.772 t |
Abmessungen (metrisch) | 30.695 x 30.603 x 25.273 m |
Abmessungen (imperial) | 100.71 x 100.4 x 82.92 feet |
Programmversion | 5.07.13 |
