La esfera de almacenamiento está apoyada por once pilares de acero soldados alrededor de la envolvente de la estructura. Los pilares están interconectados por un anillo circunferencial atornillado. Los arriostramientos aseguran una mayor estabilidad horizontal de la esfera de almacenamiento en casos de cargas de viento y sísmicas.

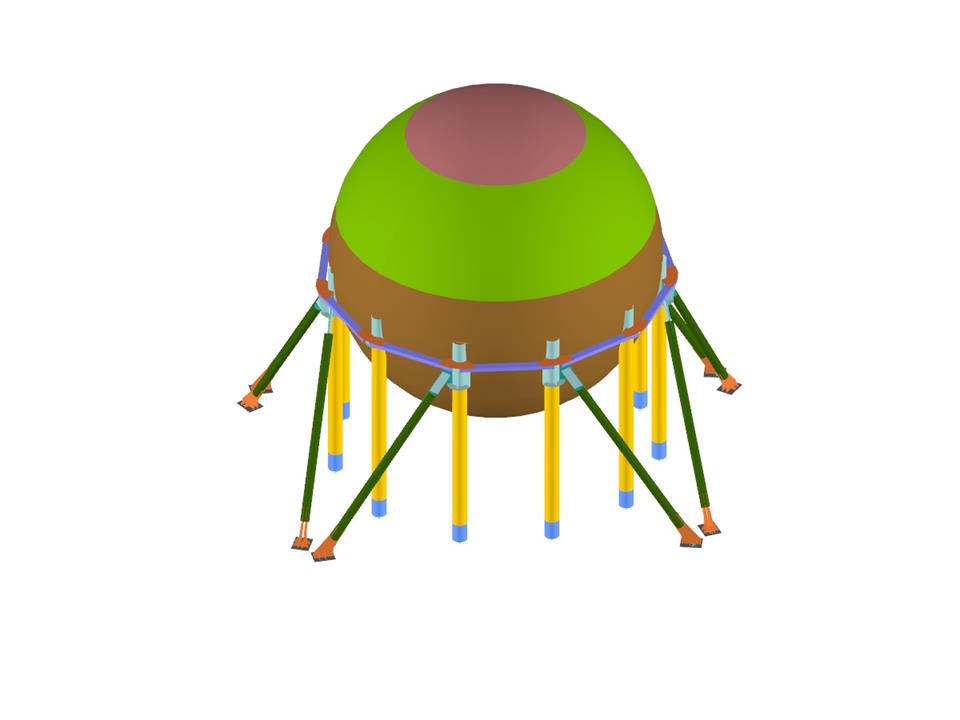

Se creó un modelo 3D en el software de ingeniería estructural RFEM. Todos los componentes se introdujeron como elementos de superficie (envolvente esférica, pilares, anillo circunferencial, arriostramientos, cartelas, placas de anclaje y otros componentes). La interacción suelo-estructura se tuvo en cuenta mediante el uso de apoyos elásticos, transfiriendo la rigidez de las cimentaciones profundas en cada dirección espacial.
Cedeti ingénierie
Hœrdt, Francia
www.cedeti-ingenierie.com
Se creó un modelo 3D en el software de ingeniería estructural RFEM. Todos los componentes se introdujeron como elementos de superficie (envolvente esférica, pilares, anillo circunferencial, arriostramientos, cartelas, placas de anclaje y otros componentes). La interacción suelo-estructura se tuvo en cuenta mediante el uso de apoyos elásticos, transfiriendo la rigidez de las cimentaciones profundas en cada dirección espacial.
Cedeti ingénierie
Hœrdt, Francia
www.cedeti-ingenierie.com
Tanque esférico de butadieno
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 3636 |
| Número de líneas | 3324 |
| Número de barras | 894 |
| Número de superficies | 634 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 1 |
| Número de combinaciones de resultados | 4 |
| Peso completo | 506.772 t |
| Dimensiones (métricas) | 30,695 x 30,603 x 25,273 m |
| Dimensiones (imperiales) | 100.71 x 100.4 x 82.92 feet |
| Versión del programa | 5.07.13 |
