Manuale RFEM Online | 4.4 Superfici
La sfera di stoccaggio è supportata da undici colonne in acciaio saldate attorno all'involucro della struttura. Le colonne sono collegate tra loro da un anello circonferenziale imbullonato. I controventi garantiscono una maggiore stabilità orizzontale della sfera di stoccaggio in caso di carichi del vento e sismici.

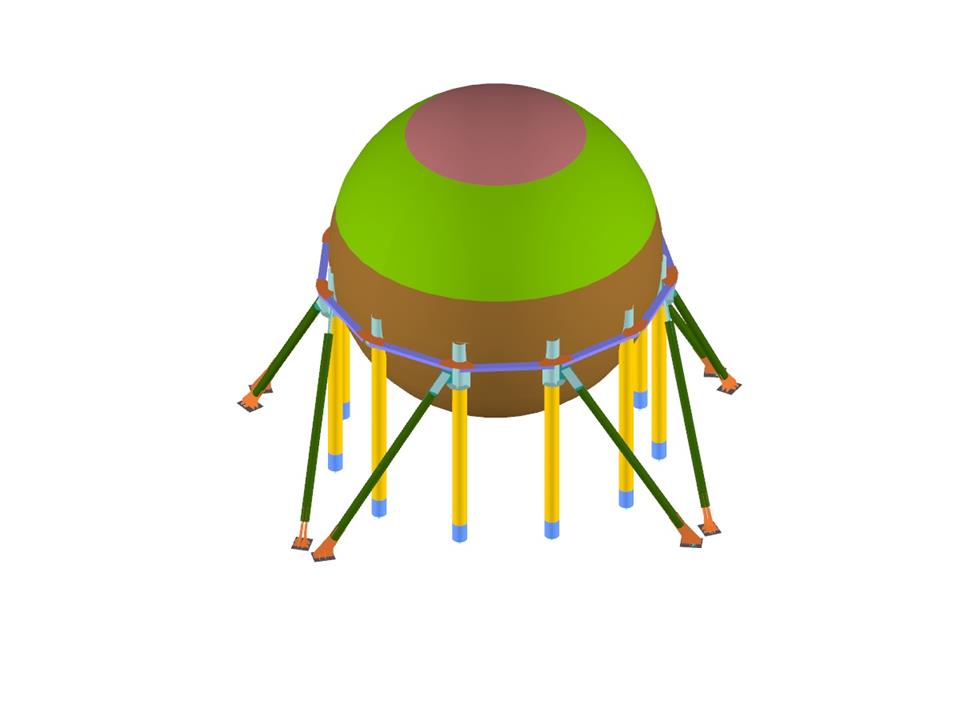

Un modello 3D è stato creato nel software di ingegneria strutturale RFEM. Tutti i componenti sono stati inseriti come elementi di superficie (inviluppo sferico, colonne, anello circonferenziale, controventi, piastre fazzoletto, piastre di ancoraggio e altri componenti). L'interazione terreno-struttura è stata presa in considerazione utilizzando supporti elastici, trasferendo la rigidezza delle fondazioni profonde in ogni direzione spaziale.
Cedeti ingénierie
Hœrdt, Francia
www.cedeti-ingenierie.com
Un modello 3D è stato creato nel software di ingegneria strutturale RFEM. Tutti i componenti sono stati inseriti come elementi di superficie (inviluppo sferico, colonne, anello circonferenziale, controventi, piastre fazzoletto, piastre di ancoraggio e altri componenti). L'interazione terreno-struttura è stata presa in considerazione utilizzando supporti elastici, trasferendo la rigidezza delle fondazioni profonde in ogni direzione spaziale.
Cedeti ingénierie
Hœrdt, Francia
www.cedeti-ingenierie.com
Serbatoio sferico di butadiene
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 3636 |
| Numero di linee | 3324 |
| Numero di aste | 894 |
| Numero di superfici | 634 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 1 |
| Nr. di combinazioni di risultati | 4 |
| Peso totale | 506,772 t |
| Dimensioni (metriche) | 30.695 x 30.603 x 25.273 m |
| Dimensioni (imperiali) | 100.71 x 100.4 x 82.92 feet |
| Versione del programma | 5.07.13 |
