La sphère de stockage est supportée par onze poteaux en acier soudés autour de l'enveloppe de la structure. Les poteaux sont reliés entre eux par un anneau circonférentiel boulonné. Les contreventements assurent une stabilité horizontale accrue de la sphère de stockage en cas de charges de vent et sismiques.

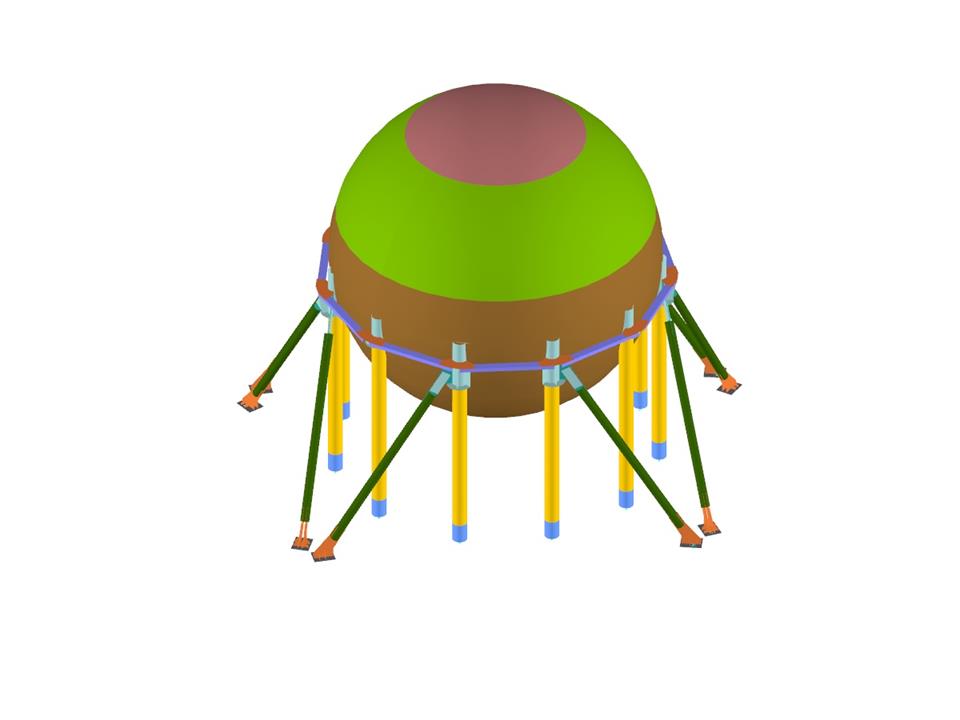

Un modèle 3D a été créé dans le logiciel de calcul de structure RFEM. Tous les composants ont été entrés comme éléments de surface (enveloppe sphérique, poteaux, anneau circonférentiel, contreventements, plaques de gousset, plaques d'ancrage et autres composants). L'interaction sol-structure a été prise en compte à l'aide d'appuis élastiques, transférant la rigidité des fondations profondes dans chaque direction spatiale.
Cedeti ingénierie
Hœrdt, France
www.cedeti-ingenierie.com
Un modèle 3D a été créé dans le logiciel de calcul de structure RFEM. Tous les composants ont été entrés comme éléments de surface (enveloppe sphérique, poteaux, anneau circonférentiel, contreventements, plaques de gousset, plaques d'ancrage et autres composants). L'interaction sol-structure a été prise en compte à l'aide d'appuis élastiques, transférant la rigidité des fondations profondes dans chaque direction spatiale.
Cedeti ingénierie
Hœrdt, France
www.cedeti-ingenierie.com
Réservoir sphérique en butadiène
Non disponible au téléchargement
Projet client / vue uniquement
Nombre de nœuds | 3636 |
Nombre de lignes | 3324 |
Nombre de barres | 894 |
Nombre de surfaces | 634 |
Nombre de cas de charge | 3 |
Nombre de combinaisons de charges | 1 |
Nombre de combinaisons de résultats | 4 |
Poids total | 506,772 t |
Dimensions (métrique) | 30,695 x 30,603 x 25,273 m |
Dimensions (impériales) | 100.71 x 100.4 x 82.92 feet |
Version du logiciel | 5.07.13 |
