丁二烯储罐，La Wantzenau，法国

丁二烯是生产丁基橡胶的一种基本成分。 它在存储球中呈液态存储。

计算

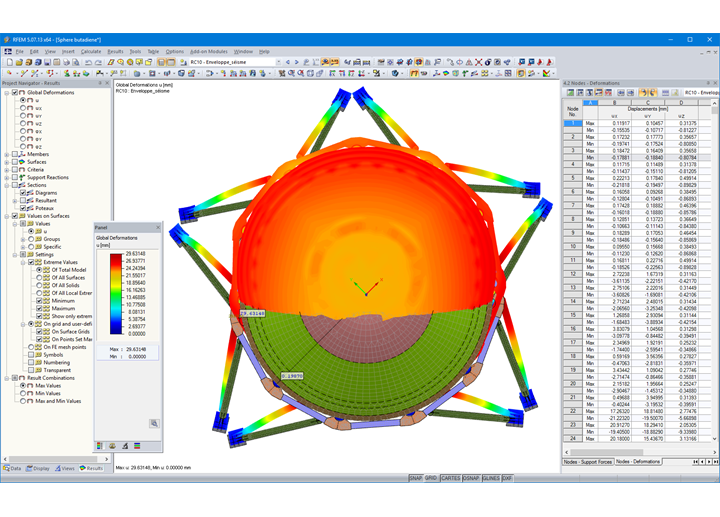

现有的储罐已经按照法国规范“保护环境的分类装置”（ICPE）进行了地震分析。 最初，球体是按照法国地震规范PS92设计的，并且采用了现场特定的反应谱。 但是，欧洲规范8和2010年10月4日的法令重新定义了设计范围，明确了地震作用下的建筑结构的抗震设计。 Somit war eine Neuberechnung des Tanks notwendig.

结构与建模

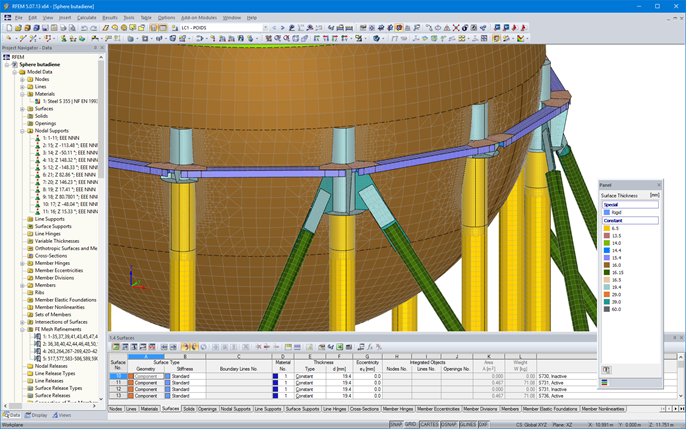

十一球钢壳结构柱体为主体结构提供了壳体。 柱子通过螺栓连接的环连接。 支撑杆件可以确保在风荷载和地震作用下存储球体的水平稳定性。

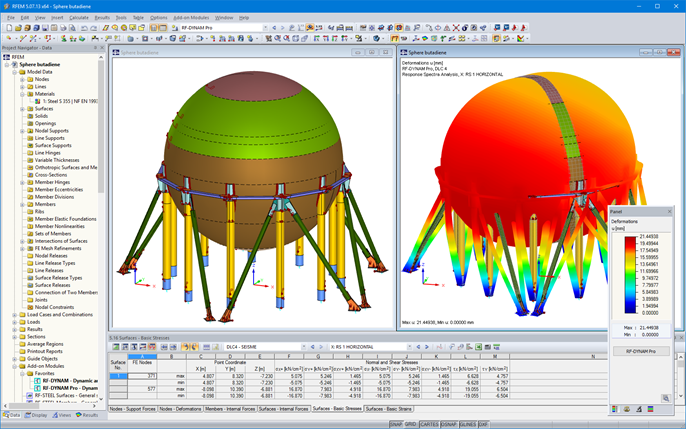

Für die statische und dynamische Berechnung wurde ein 3D-Modell mit der FEM-Statiksoftware RFEM erstellt. 所有的构件都作为面单元输入，例如球体结构，柱子，环形构件，支撑，角撑板，锚固件等。 通过弹性支座考虑了土-结构的相互作用，在每个空间方向上传递了深基础的刚度。
