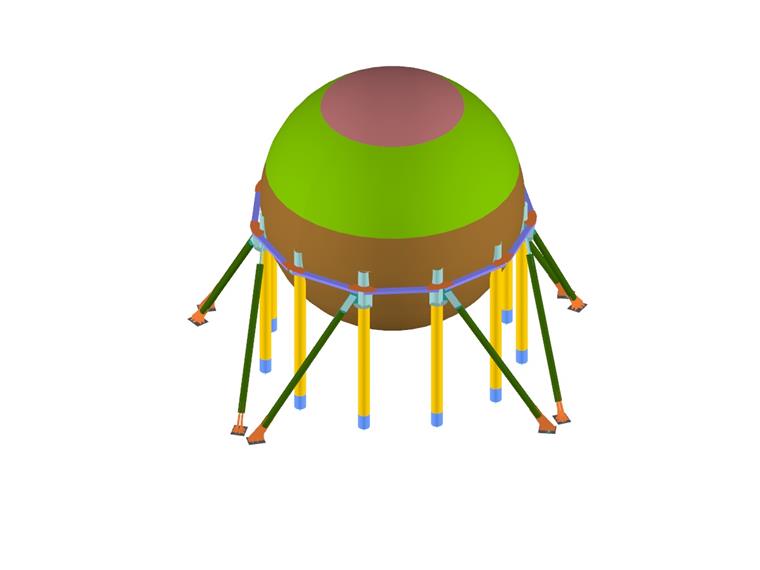

Esfera de armazenamento de butadieno em La Wantzenau, França

Os tanques de armazenamento de butadieno de um dos maiores produtores de borracha sintética NBR tiveram de ser recalculados, para estarem em conformidade com os requisitos sísmicos do Eurocódigo 8.

O butadieno é um elemento essencial para a produção de borracha sintética. É armazenado em tanques de esferas em estado líquido.

Cálculo

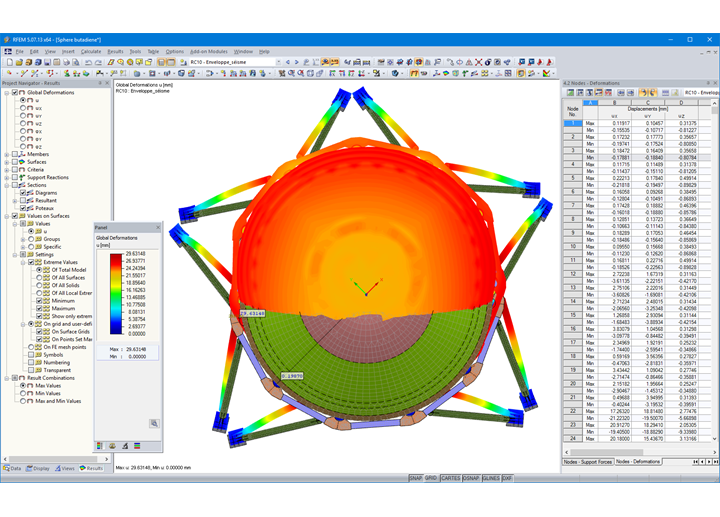

Os tanques de armazenamento existentes foram sujeitos a um dimensionamento sísmico para cumprirem os regulamentos da ICPE (dispositivos classificados com especial potencial de perigo para o ambiente). Inicialmente, as esferas foram dimensionadas de acordo com a norma francesa para sismos PS92, utilizando um espectro de resposta específico do local. No entanto, o espectro de dimensionamento foi redefinido pelo Eurocódigo 8 e pelo decreto de 4 de outubro de 2010 que especifica as regras sísmicas para instalações classificadas como podendo envolver riscos. Foi, assim, necessário dimensionar o tanque de novo.

Estrutura e modelação

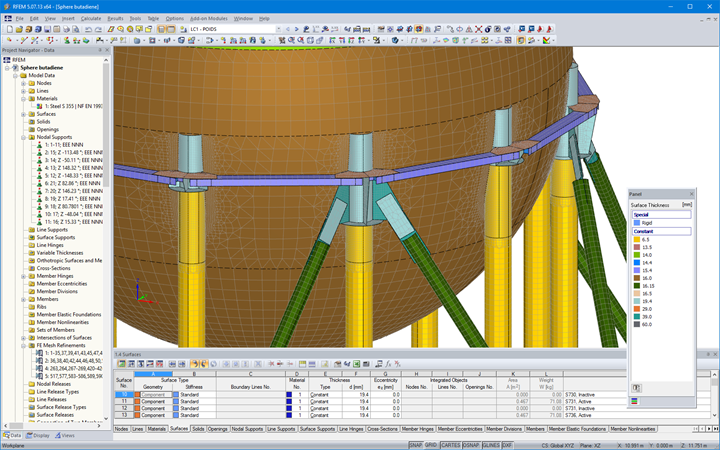

A esfera é suportada por 11 pilares em aço soldados em torno do centro da estrutura. Os pilares estão interligados através de um anel circundante aparafusado. Os reforços garantem a estabilidade horizontal do tanque esférico para a ocorrência de cargas de vento ou de sismo.

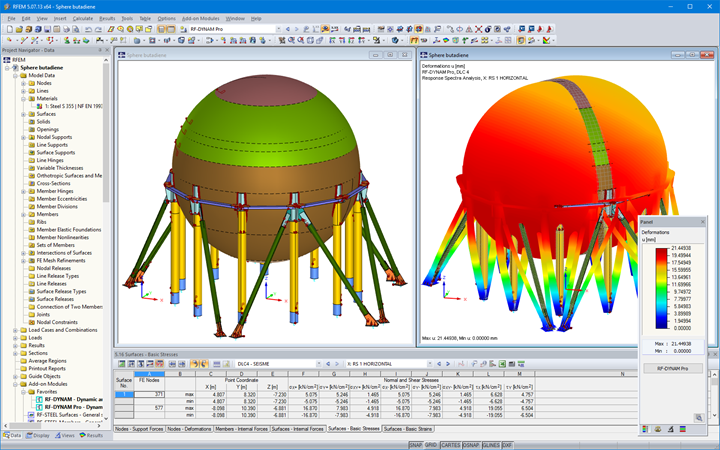

Para os cálculos estáticos e dinâmicos, foi criado um modelo 3D no software de análise estrutural RFEM. Todos os componentes foram introduzidos como elementos de superfície (envolvente esférica, pilares, anel circundante, reforços, aletas, placas de ancoragem etc.). A interação solo-estrutura foi também considerada, utilizando apoios elásticos que transferem as rigidezes das estacas para todas as direções espaciais.
Bureau d'études Cedeti ingénierie
Hœrdt, França
www.cedeti-ingenierie.com


Especificações do projeto

Dados do modelo

Número de nós 3636
Número de linhas 3324
Número de barras 894
Número de superfícies 634
Número de casos de carga 3
Número de combinações de cargas 1
Número de combinações de resultados 4
Peso total 506,772 t
Dimensões (métricas) 30,695 x 30,603 x 25,273 m
Dimensões (imperial) 100.71 x 100.4 x 82.92 feet
Versão do programa 5.07.13
