Kulisty zbiornik przechowujący butadien w La Wantzenau, Francja

Butadien jest pierwiastkiem niezbędnym do produkcji kauczuku nitrylowego. Jest przechowywany w stanie ciekłym w kulkach do przechowywania.

obliczenia

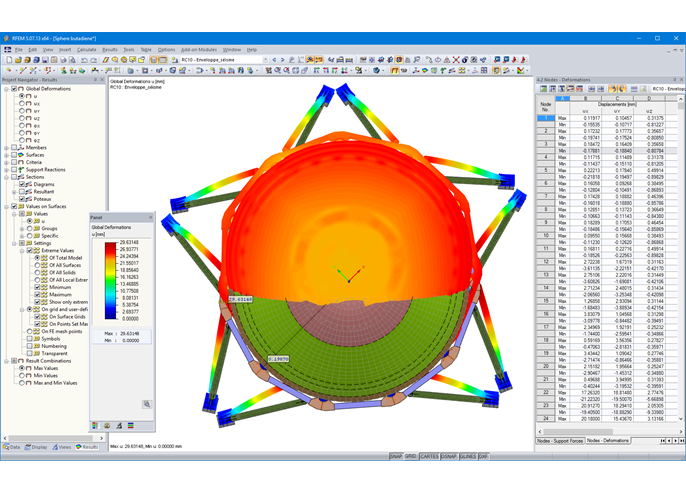

Istniejące zbiorniki magazynowe zostały poddane analizie sejsmicznej zgodnie z francuskim rozporządzeniem „Niejawne instalacje ochrony środowiska (ICPE)”. Początkowo kule były projektowane zgodnie z francuską normą sejsmiczną PS92, z wykorzystaniem spektrum odpowiedzi charakterystycznego dla danego miejsca. Jednak Eurokod 8 i rozporządzenie z dnia 4 października 2010 r. Na nowo zdefiniowały spektrum obliczeniowe, określając reguły sejsmiczne dla instalacji sklasyfikowanych jako stwarzające zagrożenie. Somit war eine Neuberechnung des Tanks notwendig.

Konstrukcja i modelowanie

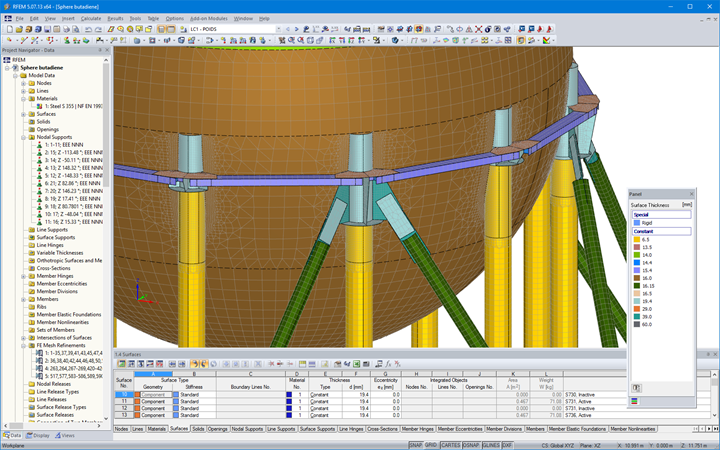

Kula do przechowywania jest podparta jedenastoma stalowymi słupami przyspawanymi do obwiedni konstrukcji. Kolumny są połączone śrubami obwodowymi. Stężenia zapewniają zwiększoną stateczność poziomą sfery składowania w przypadku obciążeń wiatrem i trzęsieniem ziemi.

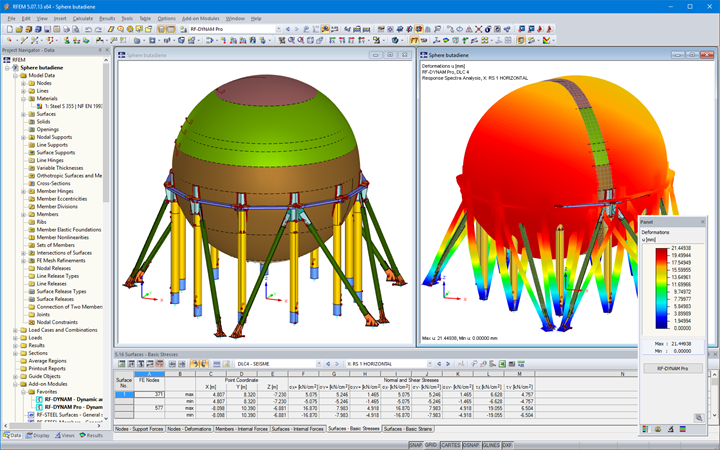

Für die statische und dynamische Berechnung wurde ein 3D-Modell mit der FEM-Statiksoftware RFEM erstellt. Wszystkie komponenty zostały wprowadzone jako elementy powierzchniowe (obwiednia sferyczna, słupy, pierścień obwodowy, stężenia, blachy węzłowe, płyty kotwiące i inne elementy). Uwzględniono interakcję podłoża z konstrukcją poprzez zastosowanie sprężystych podpór, przenoszących sztywność głębokich fundamentów w każdym kierunku przestrzennym.
