Сферический резервуар для хранения бутадиена в Ла-Ванзено, Франция

Резервуары для хранения бутадиена компании NBR, одного из крупнейших производителей синтетического каучука, требовалось пересчитать согласно новым сейсмическим требованиям нормы Еврокод 8.

Основной компонентой для производства нитрильного каучука является бутадиен, который храниться в жидком состоянии в специальных сферических резервуарах.

Расчет

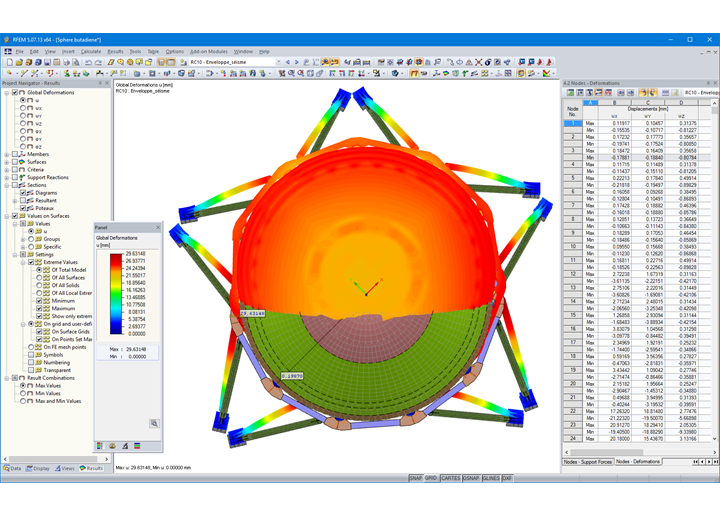

Существующие резервуары были подвергнуты сейсмическому расчету в соответствии с французским регуляционным указанием «Классифицированные установки для защиты окружающей среды (ICPE)», а сферы были первоначально рассчитаны по французской сейсмической норме PS92 с учетом спектра реакции для конкретного участка. Однако норма Еврокод 8 и постановление от 4 октября 2010 г. уточнили правила сейсмической нагрузки для установок, классифицированных как рисковые, и тем самым заставили пересмотреть расчетный спектр конструкции резервуаров. Вследствие того так потребовалось выполнить новый расчет сфер для хранения бутадиена.

Конструкция и моделирование

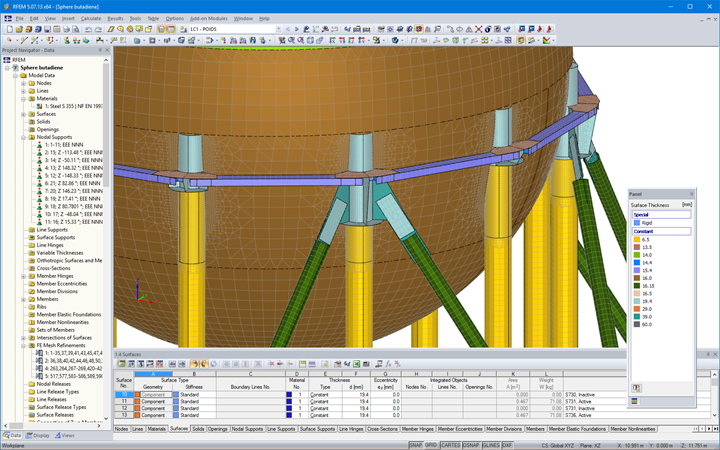

Сферический резервуар опирается на одиннадцать стальных колонн, приваренных по контуру своей оболочки. Данные колонны затем соединены между собой с помощью винтового окружного кольца. Повышенная горизонтальная устойчивость сферического резервуара на случай ветровых и сейсмических нагрузок обеспечивается посредством связей.

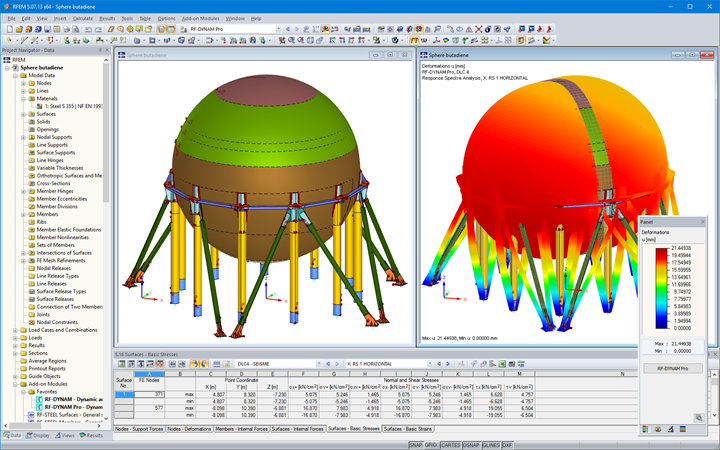

Целая 3D модель была создана в программе для расчета конструкций RFEM, были все компоненты конструкции заданы как элементы поверхности (сферическая оболочка, колонны, окружное кольцо, связи, узловые фасонки, анкерные плиты и другие компоненты). Взаимодействие конструкции с основанием учитывалось с помощью упругих опор, которые способны передавать жесткость фундамента глубокого заложения в каждом направлении.
Проектирование конструкций Cedeti ingénierie
Эрдт, Франция
www.cedeti-ingenierie.com


Спецификации проекта

Данные о модели

Количество узлов 3636
Количество линий 3324
Количество стержней 894
Количество поверхностей 634
Количество загружений 3
Количество сочетаний нагрузок 1
Количество расчетных сочетаний 4
Общий вес 506,772 t
Размеры (метрические) 30,695 x 30,603 x 25,273 m
Размеры (имперские) 100.71 x 100.4 x 82.92 feet
Версия программы 5.07.13
