Výpočet

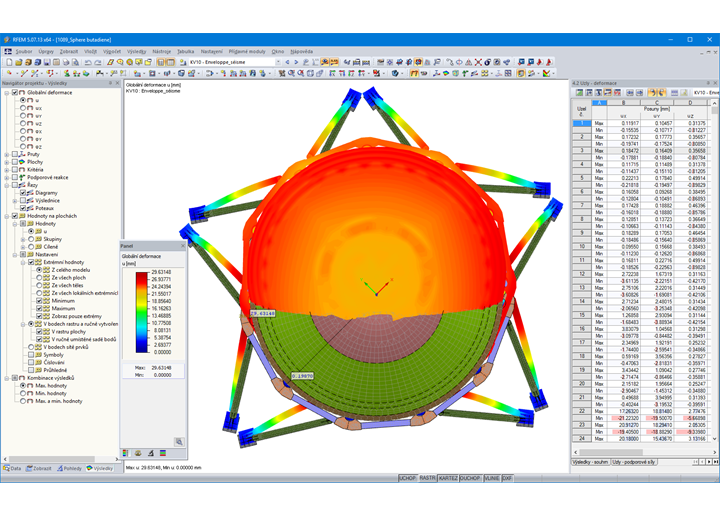

Nádrže byly posouzeny na seismicitu v souladu s francouzskými předpisy ICPE (Installations Classées pour la Protection de l’Environnement). Kulové nádrže byly původně navrženy podle konstrukčních požadavků francouzské seismické normy PS92 za použití příslušného spektra odezvy pro danou oblast. Nicméně vydáním Eurokódu 8 a výnosu ze 4. října 2010, který upřesňuje pravidla pro posouzení seismicity zařízení klasifikovaných jako nebezpečná, došlo k novému vymezení návrhového spektra. Proto bylo potřeba podrobit nádrže na butadien nové analýze.Konstrukce a modelování

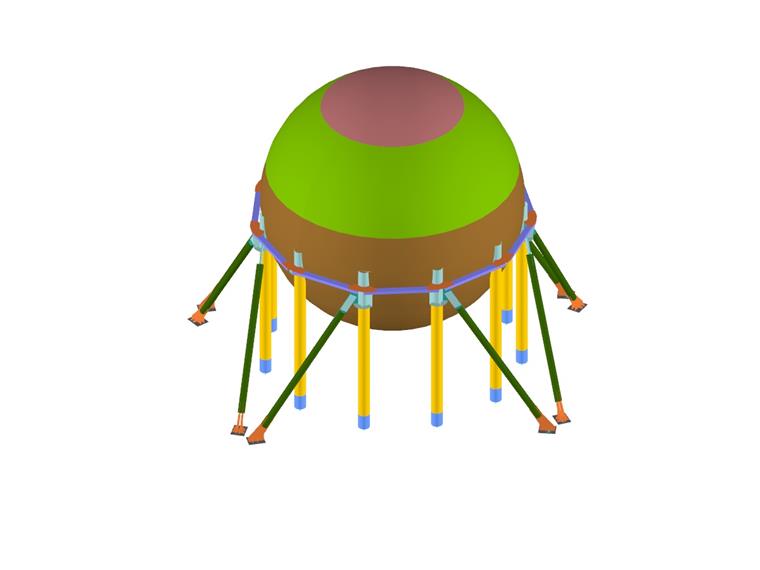

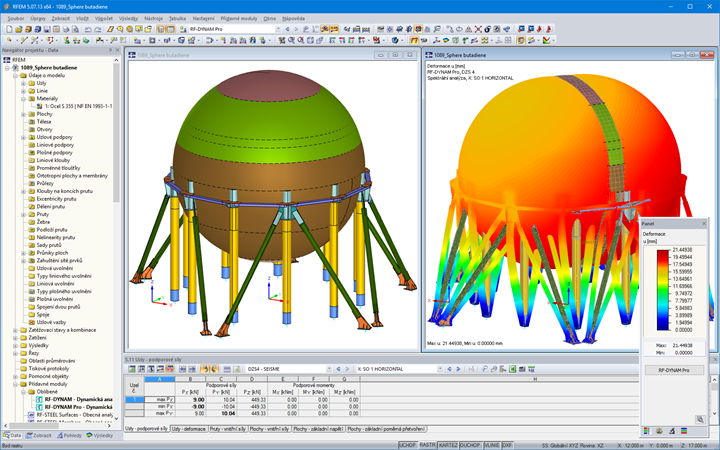

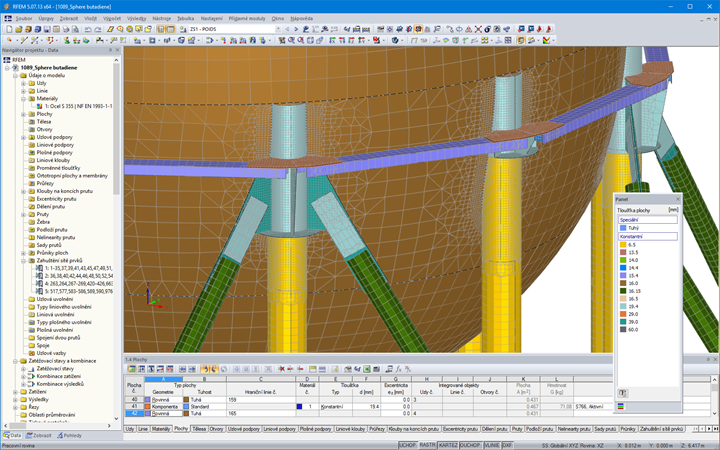

Kulová nádrž je podepřena jedenácti ocelovými sloupy, které jsou připevněny k nádrži pomocí svařovaných spojů. Sloupy jsou navzájem propojeny šroubovaným obvodovým pásem. Vzpěry zajišťují stabilitu kulové nádrže ve vodorovném směru v případě zatížení větrem či seismického zatížení.3D model konstrukce vznikl v programu RFEM pro statické a dynamické výpočty. Všechny stavební dílce byly zadány jako plošné prvky (plášť koule, sloupy, obvodový pás, vzpěry, kotevní desky a jiné komponenty). Vzájemné působení podloží a konstrukce se zohlednilo použitím pružného podepření, které přenáší tuhost hlubinných základů ve všech prostorových směrech.
| Projekční kancelář | Cedeti ingénierie Hœrdt, Francie www.cedeti-ingenierie.com |
