Konečné výsledky posouzení prutů a sad prutů v přídavném modulu RF-/STEEL EC3 lze graficky zobrazit v pracovním okně RFEMu a RSTABu. Na tomto modelu je předvedeno, jak se výběrem příslušného návrhového případu v nabídce zatěžovacích stavů zobrazí tam obsažené výsledky.
Model použitý v

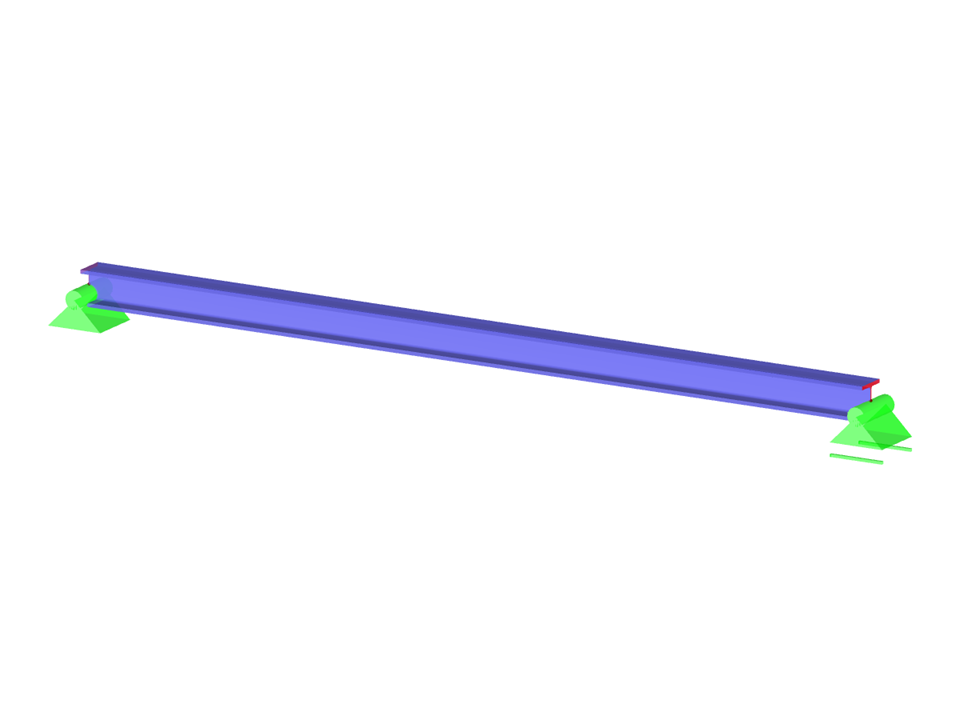

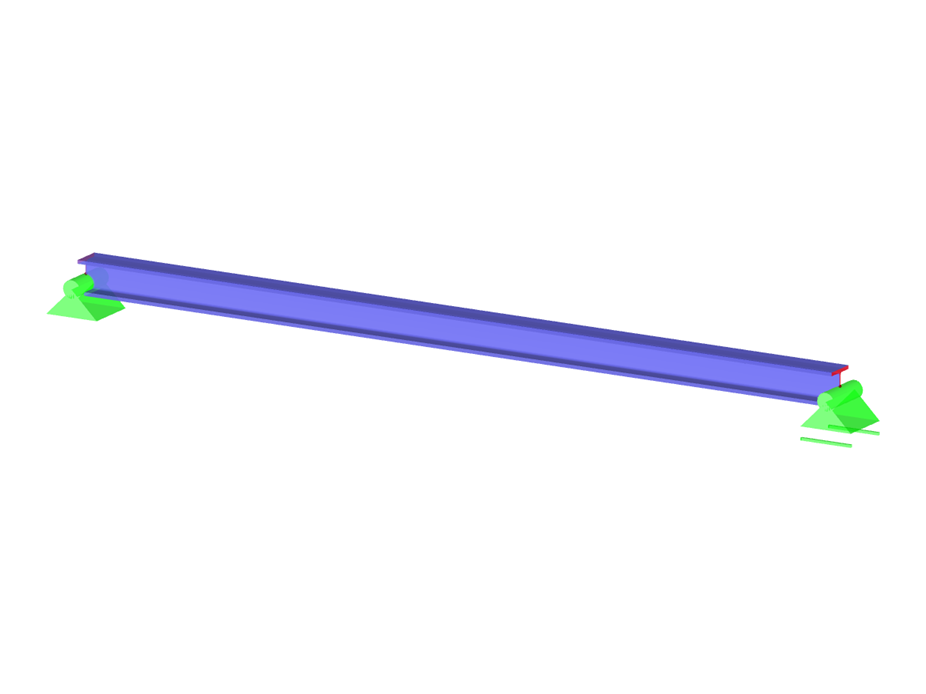

Ocelový nosník jako vedlejší nosník
Počet uzlů | 2 |
Počet linií | 1 |
Počet prutů | 1 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 2 |
Počet kombinací zatížení | 8 |
Počet kombinací výsledků | 3 |
Celková hmotnost | 1,414 t |
Rozměry (metrické) | 7,500 x 0,000 x 0,000 m |
Rozměry (imperiální) | 24.61 x 0 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Konečné výsledky posouzení prutů a sad prutů v přídavném modulu RF-/STEEL EC3 lze graficky zobrazit v pracovním okně RFEMu a RSTABu. Výběrem příslušného návrhového případu v nabídce zatěžovacích stavů se zobrazí příslušné výsledky.
