Os resultados finais do dimensionamento de barras e conjuntos de barras no módulo adicional RF-/STEEL EC3 podem ser apresentados graficamente na janela de trabalho do RFEM e do RSTAB. Este modelo mostra como os resultados aí contidos são exibidos selecionando o caso de dimensionamento correspondente no menu de casos de carga.
Modelo utilizado em

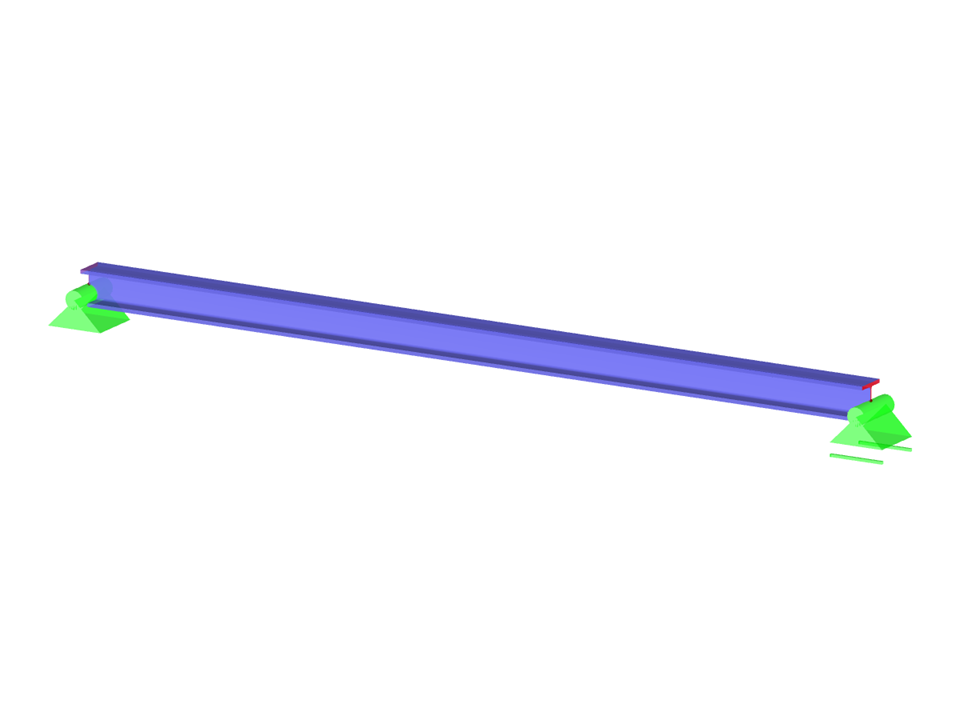

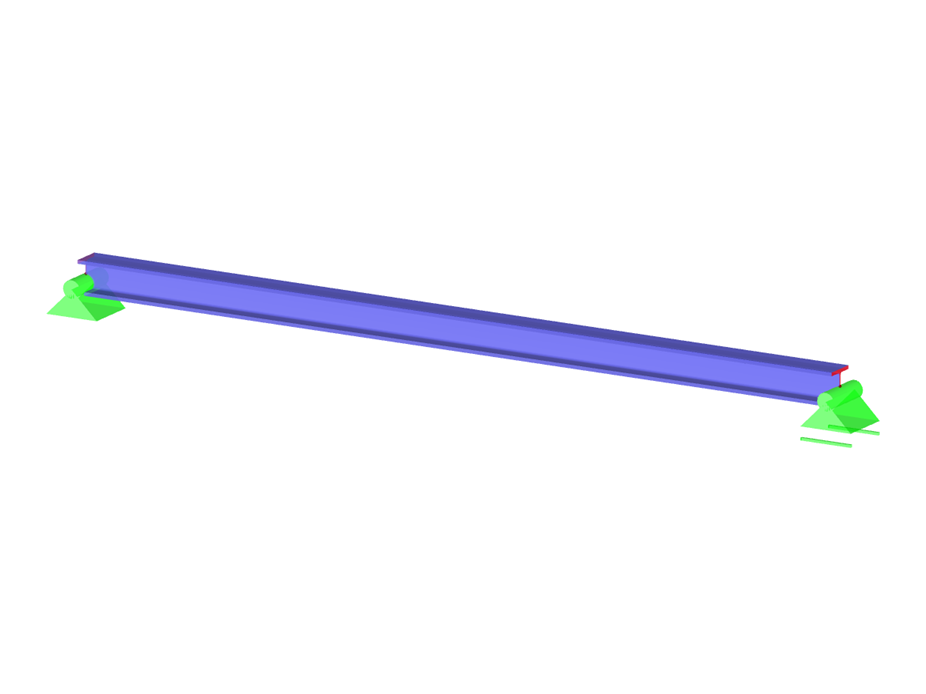

Viga de aço como viga secundária
Número de nós | 2 |
Número de linhas | 1 |
Número de barras | 1 |
Número de superfícies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 2 |
Número de combinações de cargas | 8 |
Número de combinações de resultados | 3 |
Peso total | 1,414 t |
Dimensões (métricas) | 7,500 x 0,000 x 0,000 m |
Dimensões (imperial) | 24.61 x 0 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
