Visualização gráfica dos resultados do RF-/STEEL EC3

Die Endergebnisse der Bemessung von Stäben und Stabsätzen im Zusatzmodul RF-/STAHL EC3 können im Arbeitsfenster von RFEM und RSTAB grafisch dargestellt werden. Über Auswahl des entsprechenden Bemessungsfalls im Lastfallmenü werden die dort enthaltenen Ergebnisse dargestellt.

Filtro para tipos de dimensionamento

Hierbei ist im Ergebnisse-Navigator auch eine Filterung nach der Nachweisart möglich. Desta forma, pode encontrar rapidamente os tipos de dimensionamento determinantes. Este exemplo mostra que a relação de cálculo máxima de 1,26 não provém da verificação do estado limite último ou da verificação da resistência ao fogo, mas é o resultado da verificação do estado limite de utilização.

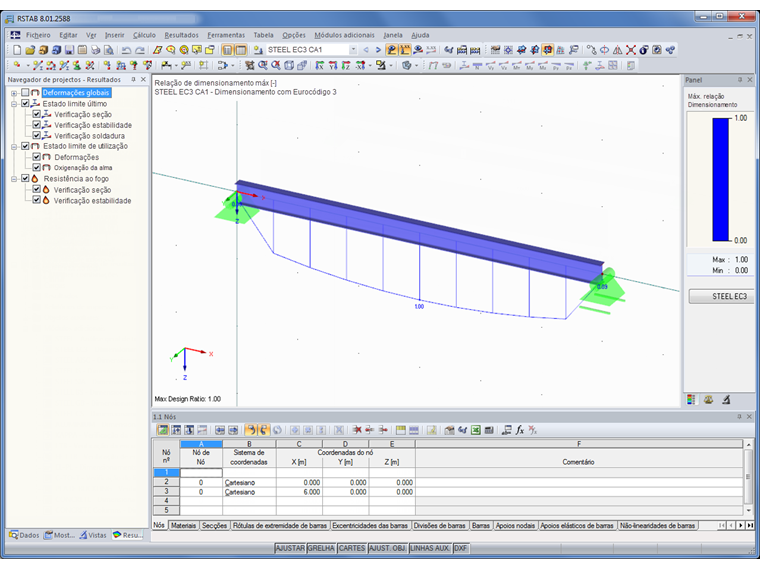

Visualização gráfica dos resultados do RF -STEEL EC3 - Dimensionamento do estado limite final
Visualização gráfica dos resultados do RF -STEEL EC3 - Dimensionamento do estado limite final

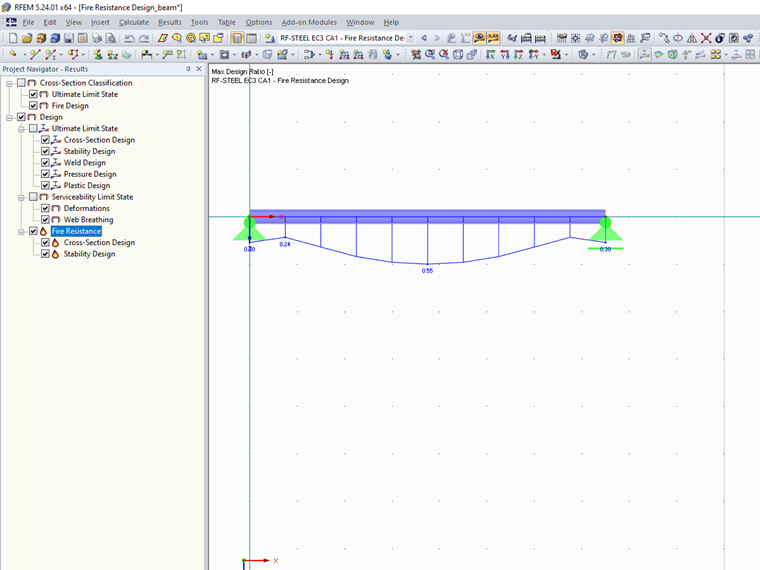

Visualização gráfica dos resultados do RF-/STEEL EC3 - Fire Resistance Design
Visualização gráfica dos resultados do RF-/STEEL EC3 - Fire Resistance Design

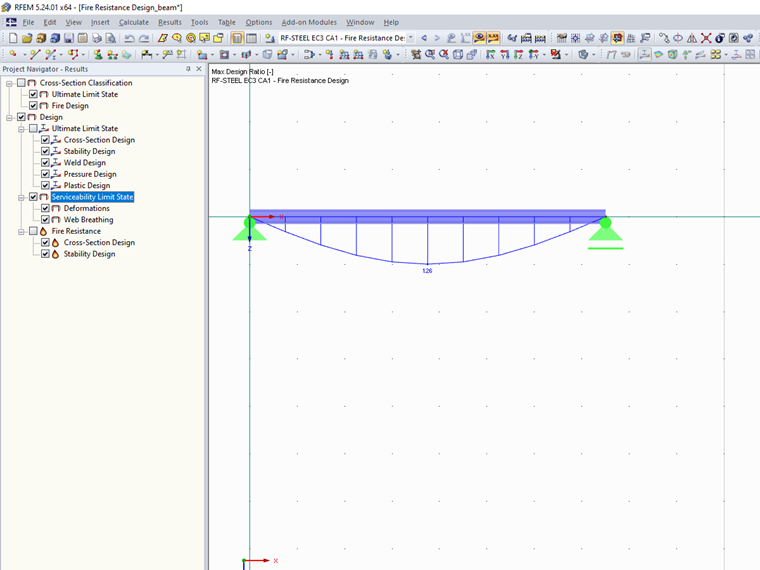

Visualização gráfica dos resultados do RF-/STEEL EC3 - Dimensionamento do estado limite de utilização
Visualização gráfica dos resultados do RF-/STEEL EC3 - Dimensionamento do estado limite de utilização

Resultados detalhados no RF-/STEEL EC3

Nos resultados detalhados do módulo adicional, esta filtragem pode ser realizada utilizando os botões na parte inferior da tabela de saída.

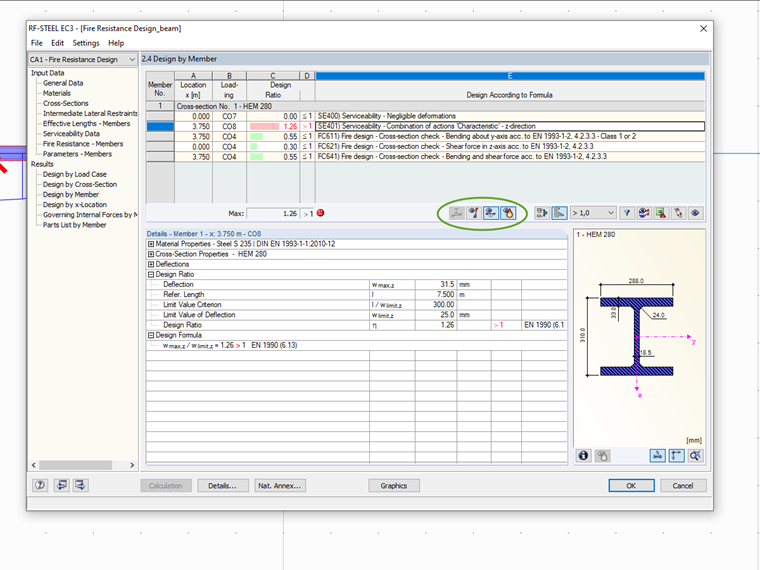

Opção de filtro para resultados detalhados no RF-STEEL EC3
Opção de filtro para resultados detalhados no RF-STEEL EC3
