Il progetto si concentra su una torre idrica di 800 m³ costruita nel 1936, adattata per ospitare gli uffici e gli spazi direzionali di VKM a.s. L'incarico prevedeva la progettazione e verifica della struttura portante in acciaio esistente e nuova, aumentando così le potenzialità dell'edificio. Il calcolo strutturale è stato fornito da KONSTAT s.r.o..
Modello utilizzato in
Complessivamente
Questa pagina ha 0valutazioni degli utenti.
| 5 stelle | ||
| 4 stelle | ||
| 3 stelle | ||
| 2 stelle | ||
| 1 stella |

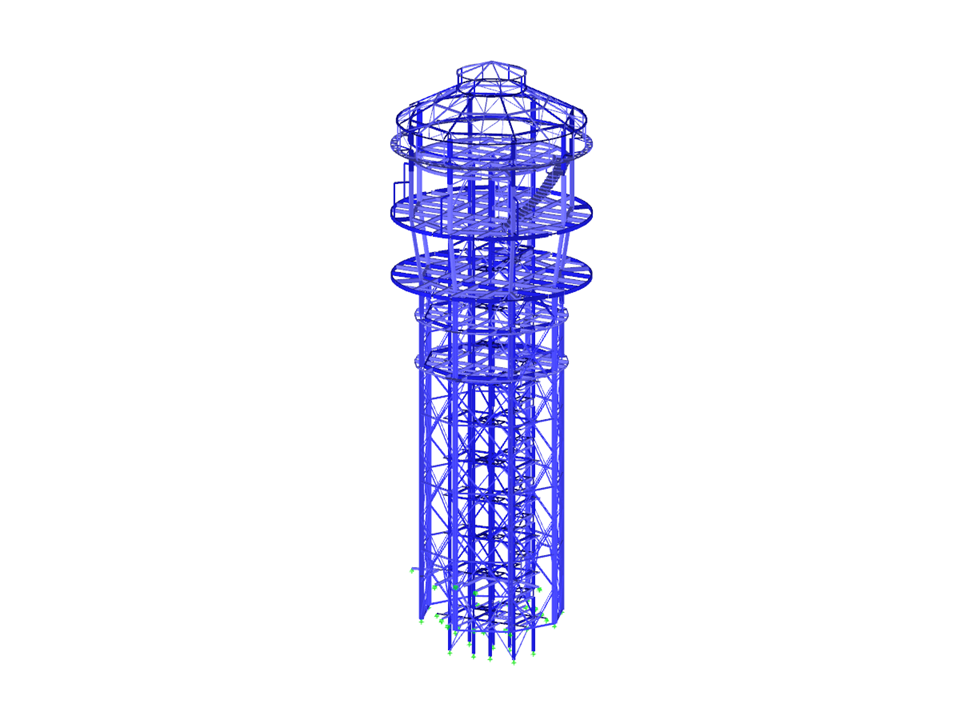

Ricostruzione del serbatoio idrico di Kladno-Rozdělov
Non è possibile scaricare
Progetto cliente / Solo visualizzazione
| Numero di nodi | 2030 |
| Numero di linee | 3356 |
| Numero di aste | 3356 |
| Numero di casi di carico | 1 |
| Peso totale | 115,298 t |
| Dimensioni (metriche) | 14.365 x 14.365 x 43.591 m |
| Dimensioni (imperiali) | 47.13 x 47.13 x 143.02 feet |
| Versione del programma | 5.24.02 |
