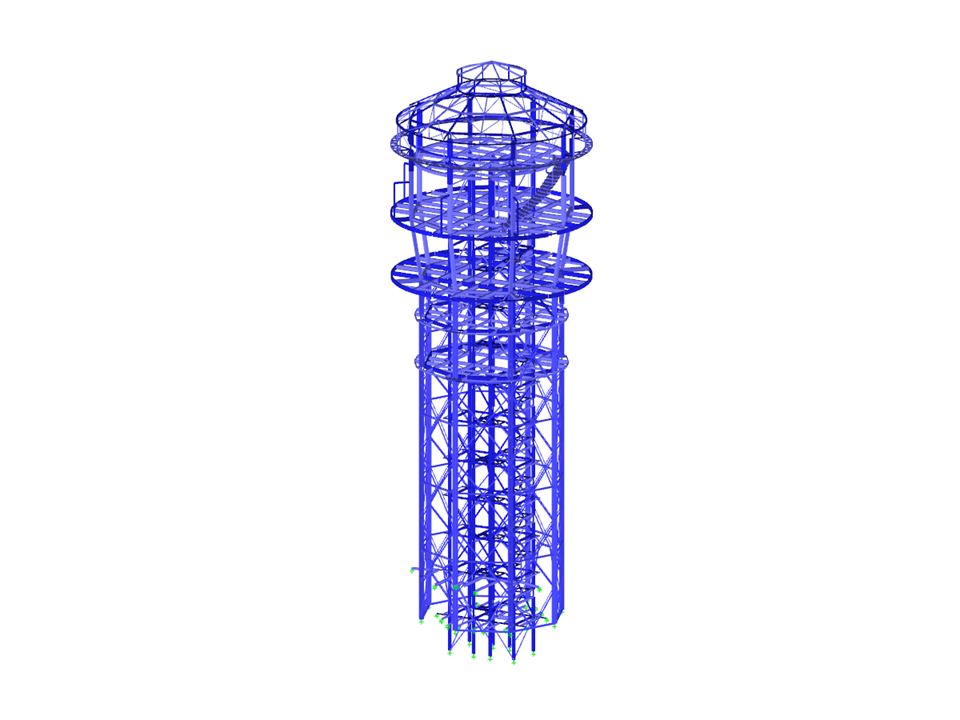

W 1936 roku w Kladnie-Rozdělovie została zbudowana wieża ciśnień o pojemności 800 m3. Oryginalna oraz dobudowana później konstrukcja stalowa została wykorzystana jako nowy budynek administracyjny VKM a.s.
Analiza statyczno-wytrzymałościowa: KONSTAT sro | www.konstat.cz
Analiza statyczno-wytrzymałościowa: KONSTAT sro | www.konstat.cz
Wieża zbiornika wodnego
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 2030 |
| Liczba linii | 3356 |
| Liczba prętów | 3356 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 115,298 t |
| Wymiary (metryczne) | 14,365 x 14,365 x 43,591 m |
| Wymiary (imperialne) | 47.13 x 47.13 x 143.02 feet |
| Wersja programu | 5.24.02 |
