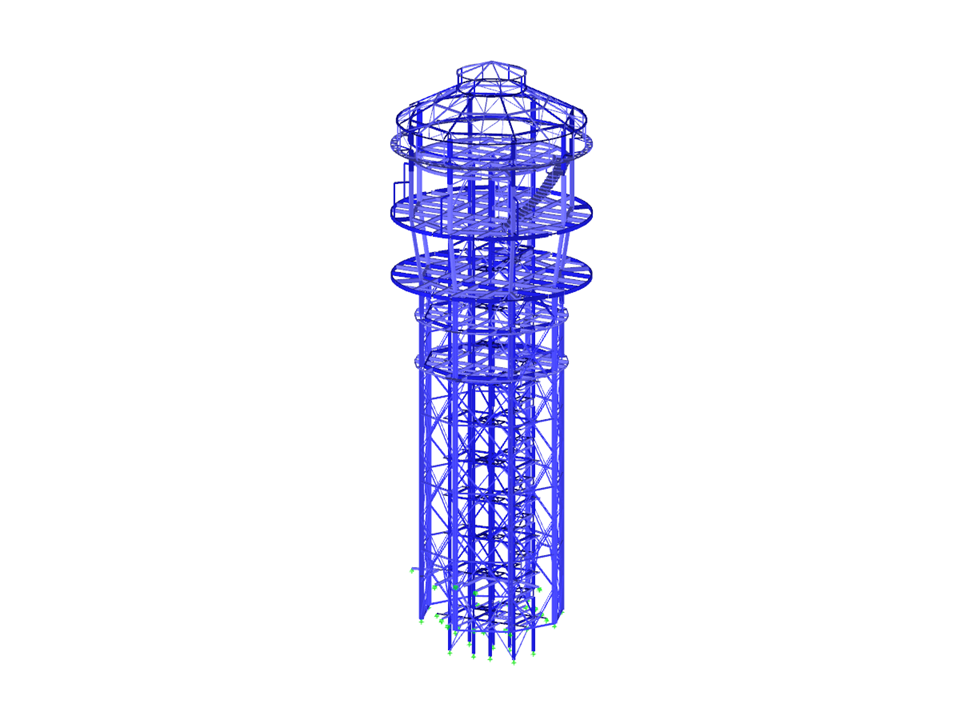

Řešený objekt představuje věžový vodojem v Kladně-Rozdělově, který má objem 800m3 a byl postaven v roce 1936. Obsahem projektu byl návrh a posouzení stávající a nové nosné ocelové konstrukce pro nový způsob využívání jako reprezentativní a administrativní prostory VKM a.s.
Statický výpočet: KONSTAT s.r.o. | www.konstat.cz
Věž vodojemu
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Počet uzlů | 2030 |
Počet linií | 3356 |
Počet prutů | 3356 |
Počet zatěžovacích stavů | 1 |
Celková hmotnost | 115,298 t |
Rozměry (metrické) | 14,365 x 14,365 x 43,591 m |
Rozměry (imperiální) | 47.13 x 47.13 x 143.02 feet |
Verze programu | 5.24.02 |
