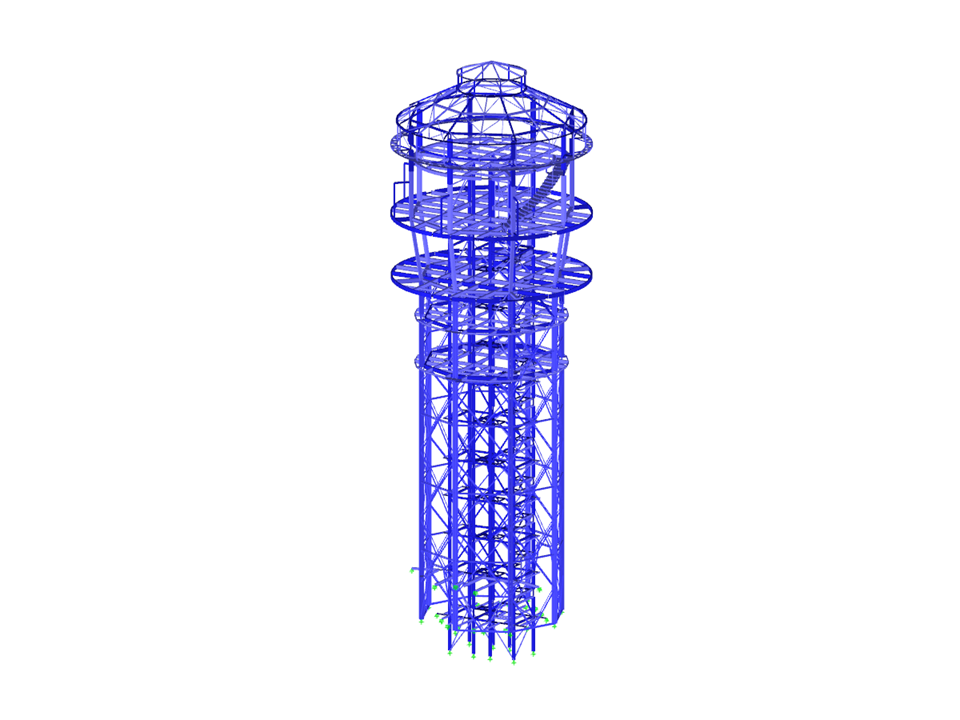

En 1936, se construyó una torre de agua con un volumen de 800 m3 en Kladno-Rozdělov. Tanto la estructura de acero de soporte existente como la nueva fueron reutilizadas como el nuevo edificio administrativo de VKM a.s.
Análisis estructural: KONSTAT s.r.o. | www.konstat.cz
Análisis estructural: KONSTAT s.r.o. | www.konstat.cz
Torre del tanque de agua
No se puede descargar
Proyecto de cliente / solo para visualización
Número de nudos | 2030 |
Número de líneas | 3356 |
Número de barras | 3356 |
Número de casos de carga | 1 |
Peso completo | 115.298 t |
Dimensiones (métricas) | 14,365 x 14,365 x 43,591 m |
Dimensiones (imperiales) | 47.13 x 47.13 x 143.02 feet |
Versión del programa | 5.24.02 |
