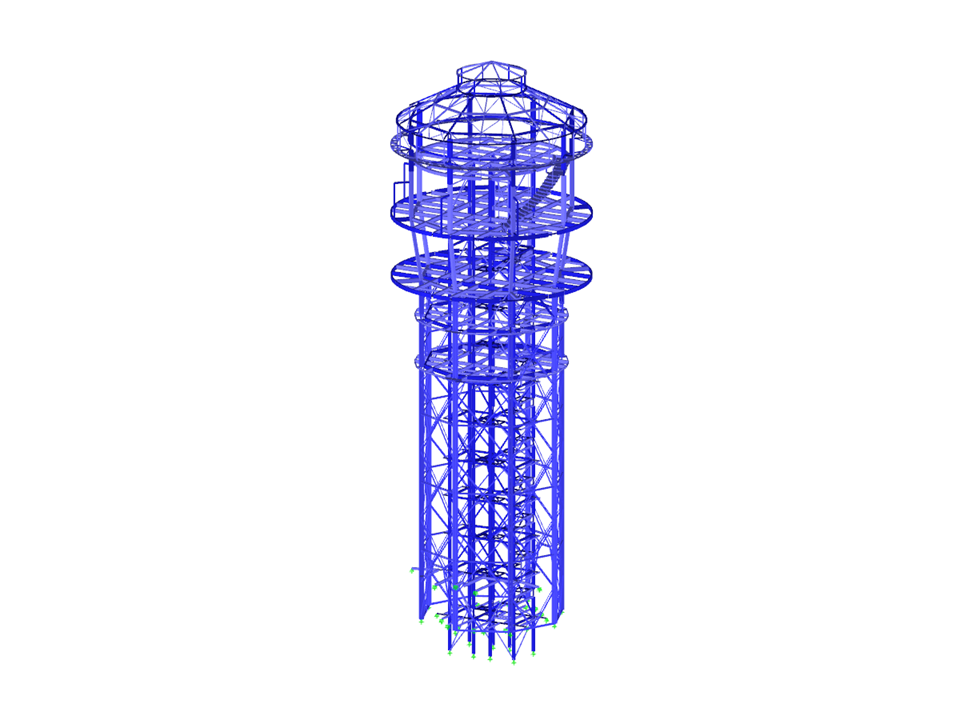

В 1936 году в Кладно-Розделове была построена водонапорная башня объемом 800 м3. Главной целью притом стала отделка существующей конструкции башни и строительство новой несущей конструкции из стали так, чтобы компания VKM a.s. могла использовать данный объект в качестве своего офисного здания.
Расчет конструкций: KONSTAT s.r.o. | www.konstat.cz
Расчет конструкций: KONSTAT s.r.o. | www.konstat.cz
Башня резервуара для воды
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 2030 |
Количество линий | 3356 |
Количество стержней | 3356 |
Количество загружений | 1 |
Общий вес | 115,298 t |
Размеры (метрические) | 14,365 x 14,365 x 43,591 m |
Размеры (имперские) | 47.13 x 47.13 x 143.02 feet |
Версия программы | 5.24.02 |
